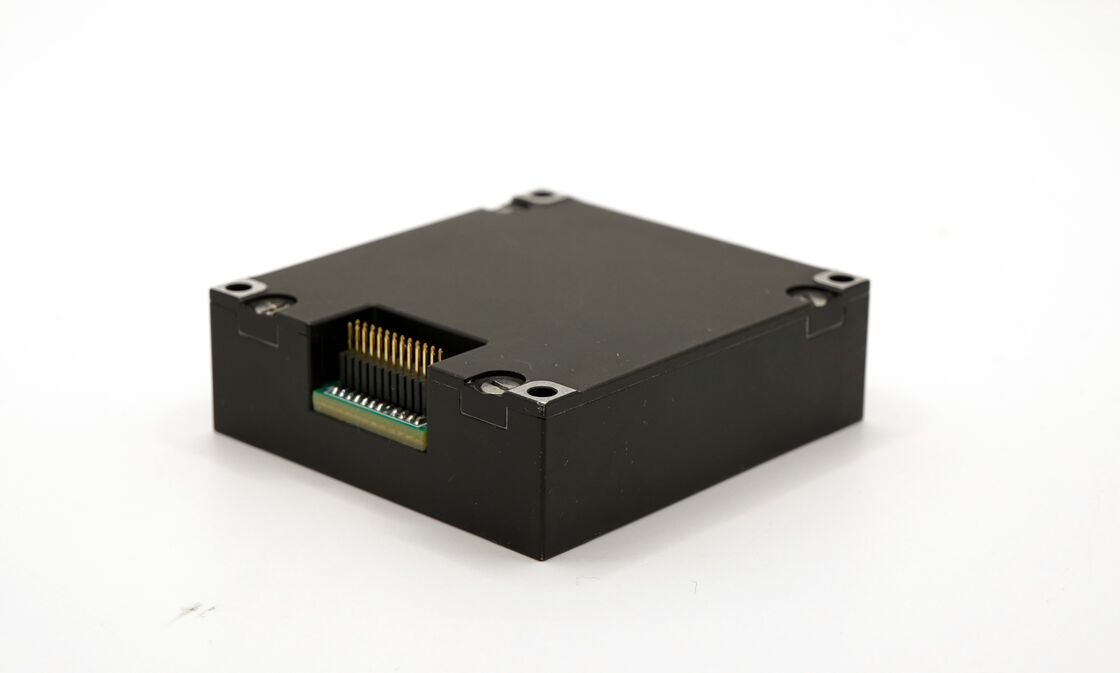

9DOF ইনার্শিয়াল পরিমাপ ইউনিট সঙ্গে ম্যাগনেটমিটার জন্য Gimbal স্থিতিশীলতা

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
মূল্য:	600$
অর্থ প্রদানের শর্তাবলী:	ডি/এ, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গতিশীল পরিমাপ পরিসীমা:

500/2000°/সে

পক্ষপাত স্থায়িত্ব:

0.8 °/ঘন্টা

কৌণিক এলোমেলো হাঁটা:

0.15°/ √ঘণ্টা

ব্যান্ডউইথ:

200Hz

অ্যাক্সিলোমিটার পরিসীমা:

16/200 জি

অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:

0.06 মিলিগ্রাম

আকার:

47 × 44 × 14 মিমি

ওজন:

50 গ্রাম

প্যাকেজিং বিবরণ:

শক্ত কাগজ + স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

গিম্বাল স্থিতিশীলতার জন্য ৯-ডিজিটাল ইনার্শিয়াল মেজারমেন্ট ইউনিট ম্যাগনেটোমিটার সহ

পণ্যের সংক্ষিপ্ত বিবরণ

১৬৪৮৮এইচবি একটি বহুমুখী এমইএমএস ইনার্শিয়াল মেজারমেন্ট ইউনিট যা বিভিন্ন অ্যাপ্লিকেশনের জন্য সঠিক ৩-অক্ষ কৌণিক বেগ এবং ত্বরণ ডেটা সরবরাহ করার জন্য ডিজাইন করা হয়েছে। এটি এসপিআই (২৪৬০ হার্জ স্যাম্পলিং) এবং সিএএন (২০০ হার্জ স্যাম্পলিং) ইন্টারফেস সমর্থন করে, যার আকার ৪৭×৪৪×১৪ মিমি এবং ওজন ৫০ গ্রাম। এর উচ্চ পরিবেশগত অভিযোজনযোগ্যতা এটিকে মানববিহীন বাহক, স্থিতিশীল প্ল্যাটফর্ম এবং মোবাইল যোগাযোগ সিস্টেমের জন্য উপযুক্ত করে তোলে।

পণ্যের বৈশিষ্ট্য

তিন-অক্ষ ডিজিটাল জাইরোস্কোপ:
ক) ±২০০০°/সেকেন্ড ডাইনামিক পরিমাপ পরিসীমা

খ) শূন্য বায়াস স্থিতিশীলতা: ৩°/ঘন্টা (জিজেবি, ১০ সেকেন্ড, জেড-অক্ষ), ০.৮°/ঘন্টা (অ্যালান, জেড-অক্ষ)
ট্রাইএক্সিয়াল ডিজিটাল অ্যাক্সেলেরোমিটার:
ক) ±২০০জি ডাইনামিক পরিমাপ পরিসীমা

খ) শূন্য বায়াস স্থিতিশীলতা: ০.৪ মিলিগ্রাম (জিজেবি, ১০ সেকেন্ড), ০.০৬ মিলিগ্রাম (অ্যালান)
ট্রাইএক্সিয়াল ডিজিটাল ম্যাগনেটোমিটার: ২.৫ গাউস
ডিজিটাল ব্যারোমিটার: ৩০০ মিলিবার ~ ১১০০ মিলিবার
উচ্চ নির্ভরযোগ্যতা: এমটিবিএফ ২০০০০ ঘন্টা
সম্পূর্ণ তাপমাত্রা পরিসীমার মধ্যে নির্ভুলতা নিশ্চিত (-৪০°সে ~ +৮০°সে): অন্তর্নির্মিত উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম
শক্তিশালী কম্পনের অধীনে অপারেশনের জন্য উপযুক্ত (৬.০৬জি, ২০~২০০০ হার্জ)
বড় প্রভাব অবস্থার অধীনে কাজের জন্য উপযুক্ত (১০০০জি, ০.৫ মিলিসেকেন্ড)

প্রয়োগের ক্ষেত্র

মানববিহীন গতি বাহক

গতিতে যোগাযোগ

জরিপ এবং ম্যাপিং

স্থিতিশীল প্ল্যাটফর্ম

পণ্যের স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্তাবলী	সর্বনিম্ন	সাধারণ	সর্বোচ্চ	একক
জাইরোস্কোপ
ডাইনামিক পরিমাপ পরিসীমা			৫০০	২০০০	°/সেকেন্ড
শূন্য বায়াস স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		০.৮		°/ঘন্টা
শূন্য বায়াস স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		১.৬		°/ঘন্টা
শূন্য বায়াস স্থিতিশীলতা	১০ সেকেন্ড গড় (-৪০°সে~+৭০°সে, ধ্রুবক তাপমাত্রা), জেড-অক্ষ		৩		°/ঘন্টা
শূন্য বায়াস স্থিতিশীলতা	১০ সেকেন্ড গড় (-৪০°সে~+৭০°সে, ধ্রুবক তাপমাত্রা), এক্স-অক্ষ এবং ওয়াই-অক্ষ		৬		°/ঘন্টা
স্কেল ফ্যাক্টর নির্ভুলতা	জেড-অক্ষ		০.৩		%
স্কেল ফ্যাক্টর নির্ভুলতা	এক্স এবং ওয়াই অক্ষ		০.৬		%
কৌণিক র্যান্ডম ওয়াক			০.১৫		°/√ঘন্টা
ব্যান্ডউইথ			২০০		হার্জ
অ্যাক্সেলেরোমিটার
ডাইনামিক পরিমাপ পরিসীমা			১৬	২০০	গ্রাম
শূন্য বায়াস স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		০.০৬		মিলিগ্রাম
স্কেল ফ্যাক্টর নির্ভুলতা			০.৫		%
ব্যান্ডউইথ			২০০		হার্জ
ম্যাগনেটোমিটার
চৌম্বক ক্ষেত্র পরিসীমা	ব্রগ, এক্সওয়াই		±১৩		গাউস
চৌম্বক ক্ষেত্র পরিসীমা	ব্রগ, জেড		±২৫		গাউস
হেডিং নির্ভুলতা	৩০ মাইক্রোটেসলা অনুভূমিক ভূ-চৌম্বকীয় উপাদান, ২৫°সে		±২.৫		ডিগ্রী
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ		৩.০	৩.৩	৩.৬	ভি
বিদ্যুৎ খরচ				১.৫	ওয়াট
স্থির হওয়ার সময়	০ ভোল্ট থেকে ৩.৩ ভোল্ট পর্যন্ত			৮০	মিলিসেকেন্ড
কাঠামোগত বৈশিষ্ট্য
আকার			৪৭×৪৪×১৪		মিমি
ওজন			৫০		গ্রাম
ব্যবহারের পরিবেশ
অপারেটিং তাপমাত্রা		-৪০		৭০	°সে
কম্পন			২০~২০০০ হার্জ, ৬.০৬ জি
প্রভাব			১০০০ জি, ০.৫ মিলিসেকেন্ড
নির্ভরযোগ্যতা
এমটিবিএফ			২০০০		ঘন্টা
ধারাবাহিক কাজের সময়			১২০		ঘন্টা

①: সম্পূর্ণ তাপমাত্রা পরিবর্তনের প্রক্রিয়ার শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤১°সে/মিনিট, এবং তাপমাত্রা পরিসীমা -৪০°সে~+৭০°সে

②: কম্পনের শর্ত হল ৬.০৬ জি, ২০ হার্জ~২০০০ হার্জ

আউটলাইন অঙ্কন
