IMU অ্যাক্সিলোমিটার গাইরো
Created with Pixso.

উচ্চ পরিবেশগত অভিযোজনশীলতার সাথে আইএমইউ অ্যাক্সিলেরোমিটার জাইরো

উচ্চ পরিবেশগত অভিযোজনশীলতার সাথে আইএমইউ অ্যাক্সিলেরোমিটার জাইরো

ব্র্যান্ড নাম: Firepower
মডেল নম্বর: IMU200J
MOQ.: 1
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: এল/সি, টি/টি
সরবরাহের ক্ষমতা: 500/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
গাইরো রেঞ্জ:
±500°/সে
gyro জিরো পক্ষপাত স্থায়িত্ব:
৪°/ঘন্টা
এসিসি রেঞ্জ:
±16 গ্রাম
অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:
0.2mg (ALLAN)
যোগাযোগ ইন্টারফেস:
1-চ্যানেল RS422
ব্যান্ডউইথ:
200HZ
ওজন:
≤45 গ্রাম
আকার:
44.8*38.6*13.5 মিমি
প্যাকেজিং বিবরণ:
স্পঞ্জ/বক্স
যোগানের ক্ষমতা:
500/মাস
বিশেষভাবে তুলে ধরা:

ইন্ডাস্ট্রিয়াল ইউএভি আইএমইউ অ্যাক্সিলেরোমিটার জাইরো

,

ট্যাকটিক্যাল ইউএভি আইএমইউ অ্যাক্সেলরোমিটার জাইরো

,

উচ্চ পরিবেশগত অভিযোজনযোগ্যতা আইএমইউ অ্যাক্সিলেরোমিটার জাইরো

পণ্যের বিবরণ

উচ্চ পরিবেশগত অভিযোজনযোগ্যতার সাথে আইএমইউ অ্যাক্সিলেরোমিটার জাইরো


পণ্যের বর্ণনা


আইএমইউ২০০জে হল মাইক্রো মেশিনিং টেকনোলজি (এমইএমএস) এর উপর ভিত্তি করে একটি ইনার্শিয়াল পরিমাপ ইউনিট (আইএমইউ), যার মধ্যে একটি উচ্চ-কার্যকারিতা সম্পন্ন এমইএমএস জাইরোস্কোপ এবং এমইএমএস অ্যাক্সিলারেমিটার রয়েছে।3 টি কোণীয় গতি এবং 3 টি ত্বরণ প্রদান করে.


প্রধান কাজ

1. তিন অক্ষের ডিজিটাল জাইরোস্কোপ:
1 গতিশীল পরিমাপ পরিসীমাঃ± 500o/s
②. শূন্য পক্ষপাত স্থিতিশীলতাঃ 1°/ঘন্টা

2. ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
গতিশীল পরিমাপ পরিসীমা:±16g
2 শূন্য-বিভাজক স্থিতিশীলতাঃ 0.07mg (ALLAN);

3. উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20000h;
4সম্পূর্ণ তাপমাত্রা পরিসীমা (-40 oC ~ 70 oC) এর মধ্যে নিশ্চিত নির্ভুলতাঃ
উচ্চ পারফরম্যান্স তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম অন্তর্নির্মিত;
5. শক্তিশালী কম্পন অবস্থার অধীনে কাজ করার জন্য উপযুক্ত;
6. ইন্টারফেস 1 চ্যানেল UART, 1 চ্যানেল SPI, 1 চ্যানেল CAN.

প্রযুক্তিগত পরামিতি

প্যারামিটার
পরীক্ষার শর্ত
সাধারণ মান
ইউনিট













জাইরো
গতিশীল পরিমাপ পরিসীমা
-
±500
o/s



শূন্য পক্ষপাতের স্থিতিশীলতা
অ্যালান ভ্যারিয়েন্স (৫০০ ডিগ্রি সেকেন্ড, স্বাভাবিক তাপমাত্রা)
4
o/h
10 সেকেন্ডের গড় (-40 oC ~ + 80 oC, ধ্রুবক তাপমাত্রা)
20
o/h



শূন্য পক্ষপাত
শূন্য পক্ষপাত পরিসীমা
≤±০1
o/s
পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য পক্ষপাতিত্বের বৈচিত্র্য (১ সেকেন্ডের গড়)
±0.07
o/s
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা
0.012
o/s
বৈষম্যের উপর রৈখিক ত্বরণের প্রভাব
0.002
o/s/g


স্কেল ফ্যাক্টর
স্কেল ফ্যাক্টর নির্ভুলতা
0.2
% এফএস
স্কেল ফ্যাক্টর অ-রৈখিকতা
0.05
% এফএস
রেজোলিউশন

0.005
°/s
কৌণিক র্যান্ডম হাঁটা
-
0.06
°/√ ঘন্টা
ব্যান্ডউইথ
-
220
হার্টজ












অ্যাক্সিলেরোমিটার
গতিশীল পরিমাপ পরিসীমা
-
±16
জি
শূন্য পক্ষপাতের স্থিতিশীলতা
অ্যালান ভ্যারিয়েন্স (16g পরিসীমা, স্বাভাবিক তাপমাত্রা)
0.2
এমজি
10 সেকেন্ডের গড় (-40 oC ~ + 80 oC, ধ্রুবক তাপমাত্রা)
1
এমজি
শূন্য পক্ষপাত
শূন্য পক্ষপাত পরিসীমা
±2
এমজি
পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য-বিভাজন
±2
এমজি
পুনরাবৃত্তি শুরু করুন
0.2
এমজি
স্কেল ফ্যাক্টর
স্কেল ফ্যাক্টর নির্ভুলতা
0.2
%
স্কেল ফ্যাক্টর অ-রৈখিকতা
0.05
% এফএস
বেগ বেগম হাঁটা
-
0.08
m/s/√hr
ব্যান্ডউইথ
-
200
হার্টজ
যোগাযোগ ইন্টারফেস
১ রুট SR422
বাউড রেট
460.8
এমএইচজি

বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ
-
৫±০।5
V
বিদ্যুৎ খরচ
-
1.5
ডব্লিউ
রিপল
পি-পি
150
এমভি

কাঠামোগত বৈশিষ্ট্য
আকার
-
44.8x38.6x135
মিমি
ওজন
-
৪৫±১
জি



ব্যবহারের পরিবেশ
অপারেটিং তাপমাত্রা
-
-৪০-৮০
oC
সংরক্ষণের তাপমাত্রা
-
-৪৫-৮৫
oC
কম্পন
-
২০-২০০০ হার্জ,6.০৬ গ্রাম

প্রভাব
-
১০০০ গ্রাম,0.5ms

নির্ভরযোগ্যতা
এমটিবিএফ
-
20000
h
অবিচ্ছিন্ন কাজের সময়
-
120
h

রূপরেখা

উচ্চ পরিবেশগত অভিযোজনশীলতার সাথে আইএমইউ অ্যাক্সিলেরোমিটার জাইরো 0

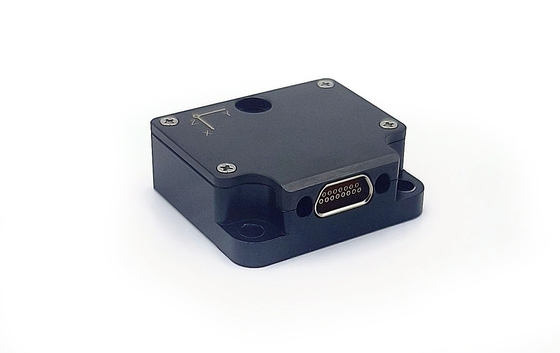

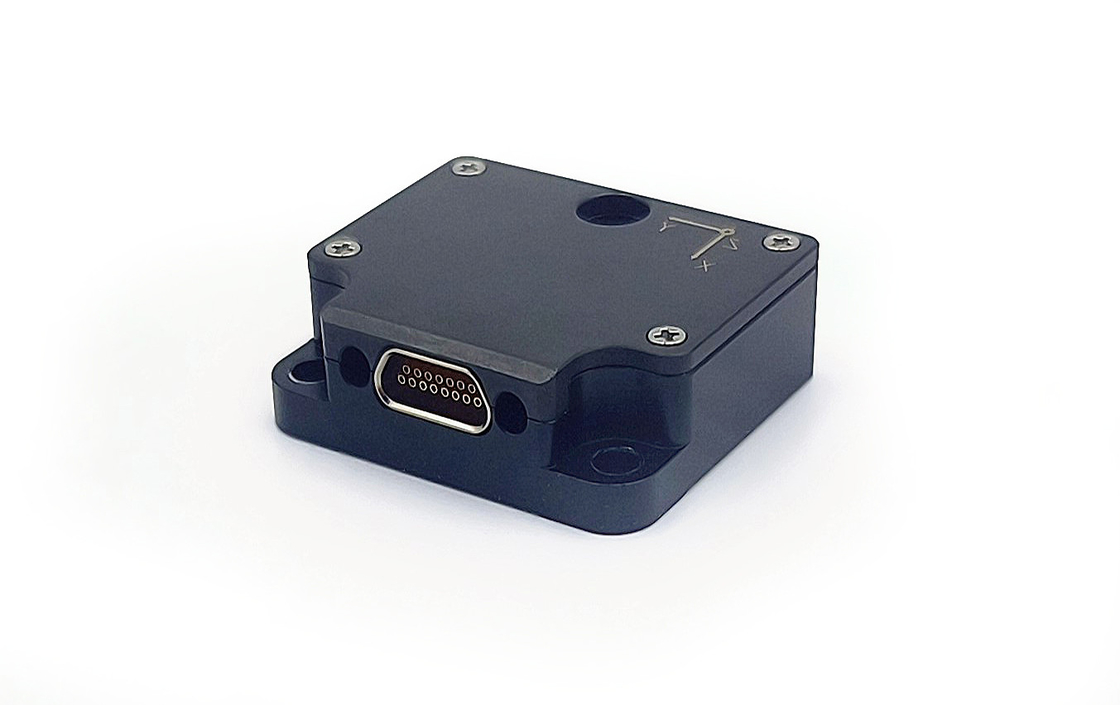

বিস্তারিত ছবি

উচ্চ পরিবেশগত অভিযোজনশীলতার সাথে আইএমইউ অ্যাক্সিলেরোমিটার জাইরো 1
উচ্চ পরিবেশগত অভিযোজনশীলতার সাথে আইএমইউ অ্যাক্সিলেরোমিটার জাইরো 2
