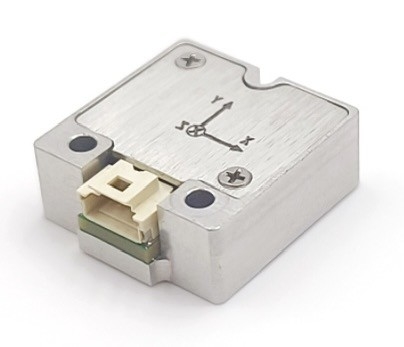

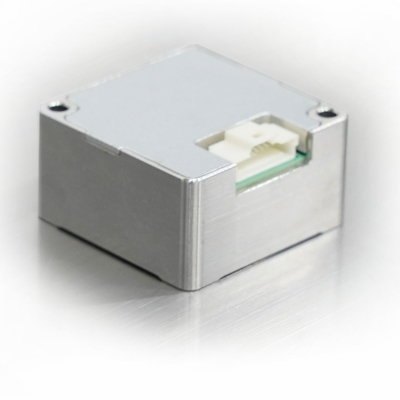

কমপ্যাক্ট এবং স্বল্প ওজনের আইএমইউ ইনার্শিয়াল সেন্সর ইউএভির ইনার্শিয়াল নেভিগেশন সিস্টেম

Name: কমপ্যাক্ট এবং স্বল্প ওজনের আইএমইউ ইনার্শিয়াল সেন্সর ইউএভির ইনার্শিয়াল নেভিগেশন সিস্টেম
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	GI200G-B0
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

UAV এর জন্য IMU Gyro

gyro জিরো পক্ষপাত স্থায়িত্ব:

10 °/ঘন্টা (GJB, 10s), 2.0 °/ঘন্টা (ALLAN)

গাইরো রেঞ্জ:

±500º/সে

অ্যাক্সিলোমিটার জিরো বায়াস অ্যাটাবিলিটি:

0.5 মিলিগ্রাম

অ্যাক্সিলোমিটার পরিসীমা:

±16 গ্রাম

অপারেটিং তাপমাত্রা:

-40~+80℃

কম্পন:

২০-২০০০ হার্জ

ব্যান্ডউইথ:

200HZ

প্যাকেজিং বিবরণ:

স্পঞ্জ + বক্স

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

কমপ্যাক্ট আইএমইউ ইনার্শিয়াল সেন্সর

ইউএভি আইএমইউ ইনার্শিয়াল সেন্সর

কম ওজনের আইএমইউ ইনার্শিয়াল সেন্সর

পণ্যের বিবরণ

কমপ্যাক্ট এবং স্বল্প ওজনের আইএমইউ ইনার্শিয়াল সেন্সর ইউএভির ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্যের বর্ণনা

GI200G-B0-IMU হল মাইক্রো মেশিনিং টেকনোলজি (MEMS) এর উপর ভিত্তি করে একটি ইনার্শিয়াল পরিমাপ ইউনিট (IMU), যার ভিতরে একটি উচ্চ-কার্যকারিতা MEMS জাইরোস্কোপ এবং একটি MEMS অ্যাক্সিলেরোমিটার রয়েছে,3 টি কোণীয় গতি এবং 3 টি ত্বরণ প্রদান করে.

GI200G-B0-IMU উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা আছে। বিভিন্ন সফ্টওয়্যার মেলে পণ্য ব্যাপকভাবে কৌশলগত এবং শিল্প UAV, স্মার্ট গোলাবারুদ,অনুসন্ধানকারী এবং অন্যান্য ক্ষেত্র.

প্রধান অ্যাপ্লিকেশন ক্ষেত্র

টেকটিক্যাল এবং ইন্ডাস্ট্রিয়াল ইউএভি
স্মার্ট গোলাবারুদ
অনুসন্ধানকারী
স্বয়ংক্রিয় ড্রাইভিং
প্ল্যাটফর্ম স্থিতিশীল করুন

প্রধান কাজ

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
1. ±500o/s (MAX:±2000 °/s) গতিশীল পরিমাপ পরিসীমা;
2. শূন্য পক্ষপাতের স্থিতিশীলতাঃ ১০°/ঘন্টা (জিজেবি, ১০ সেকেন্ড), ২.০°/ঘন্টা (অ্যালান);
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
1. ±16g (MAX:±200g) গতিশীল পরিমাপ পরিসীমা;
2. শূন্য পক্ষপাতের স্থিতিশীলতাঃ ০.৫ মিলিগ্রাম (জিজেবি, ১০ সেকেন্ড), ০.১ মিলিগ্রাম (আলান);
উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20000h;
সম্পূর্ণ তাপমাত্রা পরিসীমা (-40 °C ~ 80 °C) এর মধ্যে গ্যারান্টিযুক্ত নির্ভুলতাঃ বিল্ট-ইন উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম;
শক্তিশালী কম্পনের অবস্থার অধীনে কাজ করার জন্য উপযুক্ত
ইন্টারফেস 1-চ্যানেল UART

প্রযুক্তিগত সূচক

প্যারামিটার			পরীক্ষার শর্ত	সাধারণ মান	ইউনিট
কৌণিক গতি	পরিসীমা		টার্নটেবল	50,010,002,000	°/s
	শূন্য পক্ষপাত	স্থিতিশীলতা	10 সেকেন্ডের গড়, + 70 °C, + 20 °C, -40 °C	10	°/ঘন্টা
		স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, + 20 °C	2	°/ঘন্টা
		শূন্য-বিভাজক সামগ্রিক তাপমাত্রা পরিবর্তন	-40 °C ~ + 70 °C, 1 °C/মিনিট, 10 সেকেন্ডের গড়, 1σ	±0.05	°/s
		শূন্য পক্ষপাত	শূন্য পক্ষপাত পরিসীমা	±0.1	°/s
	স্কেল ফ্যাক্টর	অ-রৈখিকতা	+২০°সি	0.01	% এফএস
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা	জীবনচক্র পরিবর্তন, ত্বরিত পরীক্ষা	0.2	% এফএস
	ত্বরণ সংবেদনশীল শব্দ			8	°/ঘন্টা/গ্রাম
	ব্যান্ডউইথ		3 ডিবি	200	হার্টজ
	ডেটা বিলম্ব		প্রেরণের সময় ব্যতীত	<৫	এম এস
ত্বরণ	পরিসীমা			16,200	জি
	শূন্য পক্ষপাত	স্থিতিশীলতা	10 সেকেন্ডের গড়, + 70 °C, + 20 °C, -40 °C	0.5	এমজি
		স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, + 20 °C	0.1	এমজি
		শূন্য-বিভাজক সামগ্রিক তাপমাত্রা পরিবর্তন	-40 °C ~ + 70 °C, 1 °C/মিনিট পরিবর্তন	1	এমজি
		শূন্য পক্ষপাত	শূন্য পক্ষপাত পরিসীমা	5	এমজি
	স্কেল ফ্যাক্টর	ধারাবাহিক স্টার্টের পুনরাবৃত্তিযোগ্যতা	+70°C+,20°C,-40°C	100	পিপিএম
		অ-রৈখিকতা	+২০°সি	0.02	% এফএস
		স্কেল ফ্যাক্টর নির্ভুলতা	জীবনচক্র পরিবর্তন, পরিবর্তে ত্বরান্বিত পরীক্ষা	0.3	% এফএস
	ব্যান্ডউইথ		3 ডিবি	200	হার্টজ
শুরু সময়			বৈধ ডেটা পাওয়ার-অন থেকে আউটপুট পর্যন্ত সময়	500	এম এস
৩টি জাইরো অক্ষ এবং ৩টি ত্বরণ অক্ষ			+70°C+,20°C,-40°C	0.05	°
যে কোন দুটি অক্ষের মধ্যে অ-অর্থোগোনালিটির ডিগ্রি			+70°C+,20°C,-40°C	0.05	°
সামগ্রিক মাত্রা			LxWxH	22.৪x২৪x৯	মিমি
ওজন				10	জি
পাওয়ার সাপ্লাই				৫±০।5	V
রিপল			পি-পি	100	এমভি
বিদ্যুৎ খরচ				0.5	ডব্লিউ
ব্যবহারের পরিবেশ			অপারেটিং তাপমাত্রা-	-৪০ ~ +৮০	°C
			সংরক্ষণের তাপমাত্রা	-৪৫~+৮৫	°C
			প্রভাব	১০০০ গ্রাম,0.5ms
			কম্পন	২০-২০০০ হার্জ,
			কম্পন	6.০৬ গ্রাম
যোগাযোগের আপডেটের হার			১-চ্যানেল ইউএআরটি	500 (ডিফল্ট)	হার্টজ
যোগাযোগের আপডেটের হার			১-চ্যানেল ইউএআরটি	1000 (সর্বোচ্চ)	হার্টজ
যোগাযোগের বাউড রেট			১-চ্যানেল ইউএআরটি	460.8 (ডিফল্ট)	kbps
যোগাযোগের বাউড রেট			১-চ্যানেল ইউএআরটি	921.6 (সর্বোচ্চ)	kbps
নির্ভরযোগ্যতা			এমটিবিএফ	20000	h
নির্ভরযোগ্যতা			অবিচ্ছিন্ন কাজের সময়	120	h

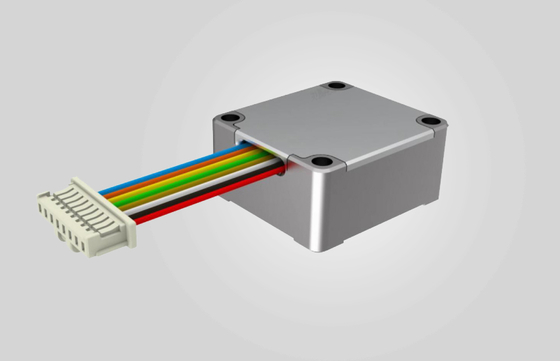

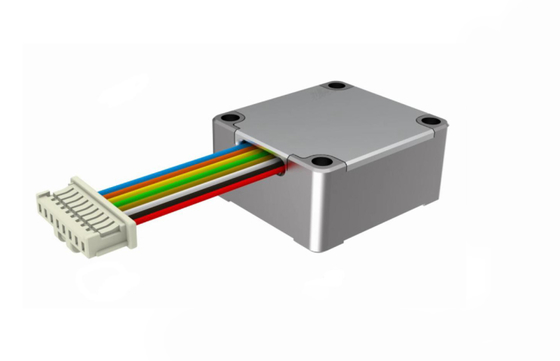

বৈদ্যুতিক ইন্টারফেস

GI200G-B0-IMU ইন্টারকানেকশনের জন্য লকিং ফাংশন সহ 6PIN ঘরোয়া সংযোগকারী গ্রহণ করে।

ইন্টারফেস মডেলঃ A1008 WR-S-6P, প্রস্তাবিত সমন্বয় টার্মিনাল হল A1008H-6P + A1008-T/G অথবা 5013300600 (6p) + 5013340000.

কমপ্যাক্ট এবং স্বল্প ওজনের আইএমইউ ইনার্শিয়াল সেন্সর ইউএভির ইনার্শিয়াল নেভিগেশন সিস্টেম 0

পণ্যের মাত্রা

L22.4mm x W24mm x H9mm ((L x W x H)
