হালকা ওজনের ৬ অক্ষের ইনার্শিয়াল পরিমাপ ইউনিট অ্যাক্সিলেরোমিটার গিরোস্কোপ সেন্সর

হালকা ওজনের ৬ অক্ষের ইনার্শিয়াল পরিমাপ ইউনিট অ্যাক্সিলেরোমিটার গিরোস্কোপ সেন্সর

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	IMU103
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গাইরো রেঞ্জ:

±500°/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

1°/ঘন্টা

এসিসি রেঞ্জ:

±16 গ্রাম

অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:

0.07mg (ALLAN)

যোগাযোগ ইন্টারফেস:

1-চ্যানেল SPI/UART/CAN

ব্যান্ডউইথ:

150HZ

ওজন:

≤40 গ্রাম

মাত্রা:

30mm*30mm*16mm

প্যাকেজিং বিবরণ:

স্পঞ্জ/বক্স

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

হালকা ওজন অ্যাক্সিলেরোমিটার গিরোস্কোপ সেন্সর

ড্রোন অ্যাক্সিলেরোমিটার গিরোস্কোপ সেন্সর

ইনার্শিয়াল পরিমাপ ইউনিট অ্যাক্সিলেরোমিটার জাইরোস্কোপ সেন্সর

পণ্যের বিবরণ

হালকা ওজনের ৬ অক্ষের ইনার্শিয়াল পরিমাপ ইউনিট অ্যাক্সিলেরোমিটার গিরোস্কোপ সেন্সর

মূল বৈশিষ্ট্যাবলী

জাইরো রেঞ্জ	±500°/s
জাইরো জিরো বায়াস স্থিতিশীলতা	১°/ঘন্টা
অ্যাক্সি রেঞ্জ	±16g
অ্যাক্সিলেরোমিটার বায়াস স্থিতিশীলতা	0.০৭ মিলিগ্রাম (আলান)
যোগাযোগ ইন্টারফেস	এক-চ্যানেল SPI/UART/CAN
ব্যান্ডউইথ	১৫০ হার্জ
ওজন	≤40 গ্রাম
মাত্রা	30mm × 30mm × 16mm

পণ্যের বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
- গতিশীল পরিমাপ পরিসীমাঃ ±500o/s
- শূন্য পক্ষপাত স্থিতিশীলতাঃ 1°/ঘন্টা
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
- ডায়নামিক পরিমাপ পরিসীমাঃ ±16g
- শূন্য পক্ষপাতের স্থিতিশীলতাঃ 0.07mg (ALLAN)
উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20,000 ঘন্টা
অন্তর্নির্মিত উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদমের সাথে পূর্ণ তাপমাত্রা পরিসীমা (-40oC থেকে 70oC) এর মধ্যে নিশ্চিত নির্ভুলতা
শক্তিশালী কম্পনের অবস্থার অধীনে কাজ করার জন্য ডিজাইন করা
ইন্টারফেস অপশনঃ 1 চ্যানেল UART, 1 চ্যানেল SPI, 1 চ্যানেল CAN

প্রযুক্তিগত পরামিতি

জাইরো স্পেসিফিকেশন

মডেল	আই এম ইউ ১১৫	আই এম ইউ ১০৩	আই এম ইউ ১০৯
পরিসীমা (°/s)	±250/±500	±500	±250/±500
বায়াস অস্থিরতা (আলান, °/ঘন্টা)	≤ ৮0	≤1	≤3.5~4.5
পূর্ণ তাপমাত্রায় বায়াস স্থিতিশীলতা (10s, °/h)	≤13	≤২।5	≤6.0~8.0
বায়াস পরিসীমা (°/s)	±0.15	±0.03	±0.1
পূর্ণ তাপমাত্রায় বায়াস পরিবর্তন (°/s)	±0.08	±0.01	±0.1
স্কেল ফ্যাক্টর নির্ভুলতা (%)	0.2	0.15	0.15
স্কেল ফ্যাক্টর অ-রৈখিকতা (% FS)	0.02	0.005	0.015
ব্যান্ডউইথ (হার্টজ)	150	150	150

অ্যাক্সেলরোমিটার স্পেসিফিকেশন

মডেল	আই এম ইউ ১১৫	আই এম ইউ ১০৩	আই এম ইউ ১০৯
পরিসীমা (জি)	৪/১৬	16	৪/১৬
বায়াস স্থিতিশীলতা (আলান, মিলিগ্রাম)	0.065	0.02	0.055
পূর্ণ তাপমাত্রায় বায়াস স্থিতিশীলতা (10s, mg)	0.12	0.035	0.12
বায়াস পরিসীমা (এমজি)	±3	±0.75	± ১।5
পূর্ণ তাপমাত্রায় বায়াস পরিবর্তন (10s, mg)	±3	± 1	± ১।5
স্কেল ফ্যাক্টর নির্ভুলতা (%)	0.3	0.2	0.3
স্কেল ফ্যাক্টর অ-রৈখিকতা (% FS)	0.03	0.03	0.03
ব্যান্ডউইথ (হার্টজ)	150	150	150

ইন্টারফেস স্পেসিফিকেশন

একমুখী ইউআরটি (কেবিপিএস)	বাউড রেট (115.2 ~ 460.8)
নমুনা গ্রহণের ফ্রিকোয়েন্সি (হার্জ)	UART (100~1000)

বৈদ্যুতিক বিশেষ উল্লেখ

ভোল্টেজ (V)	4.৫-৫।5
শক্তি খরচ (W)	≤০35

পরিবেশগত বিশেষ উল্লেখ

কাজের তাপমাত্রা (°C)	-৪০ থেকে ৮৫
কম্পন (Hz/g)	২০-২০০০ হার্জ, ৩ জি
প্রভাব	১০০০ গ্রাম, ০.৫ মিমি

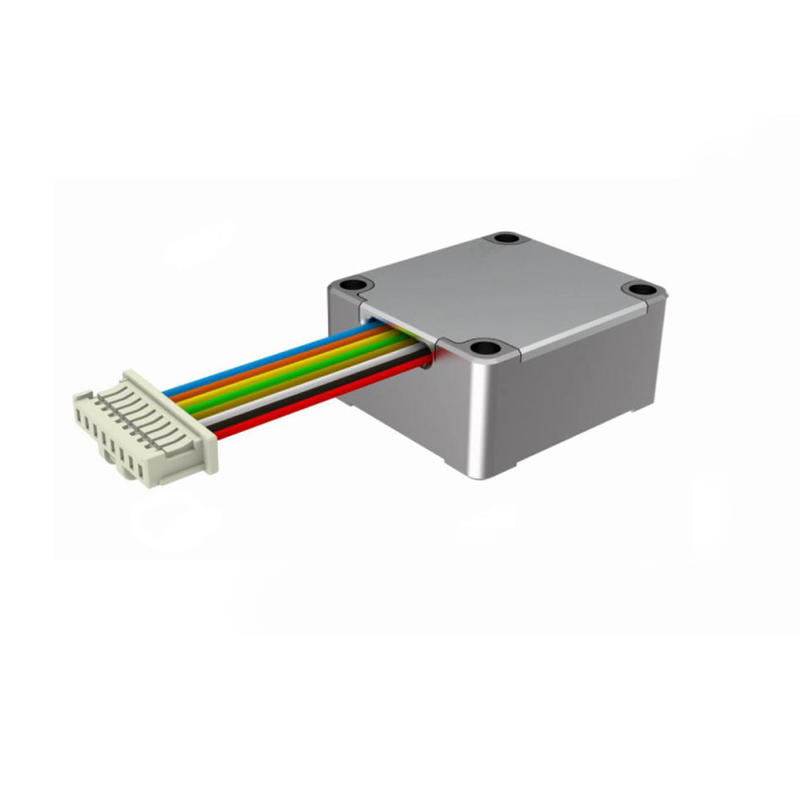

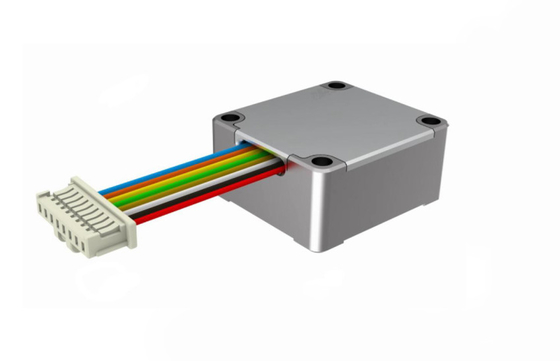

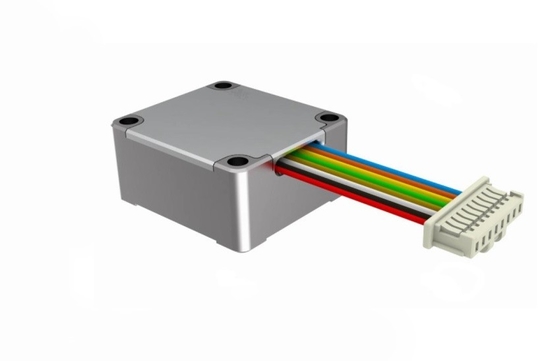

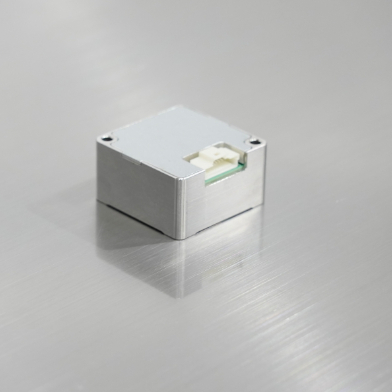

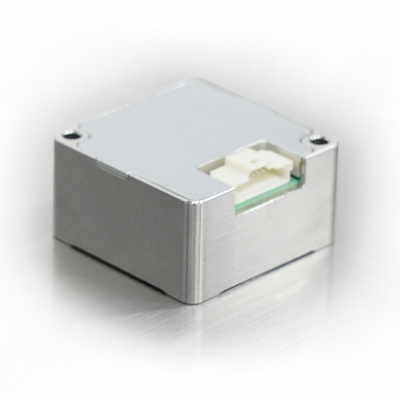

প্রোডাক্টের ছবি
