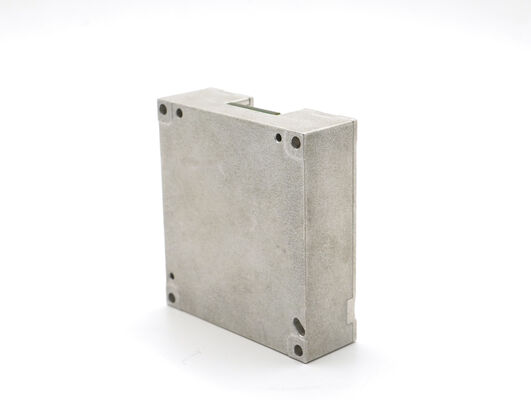

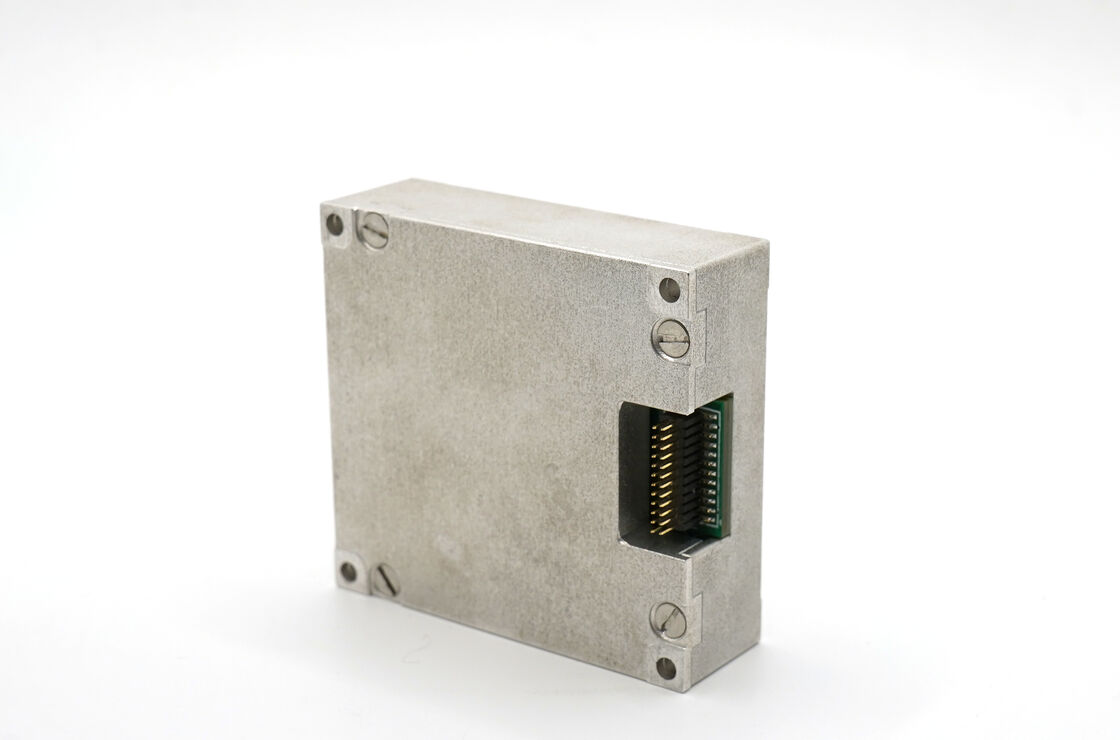

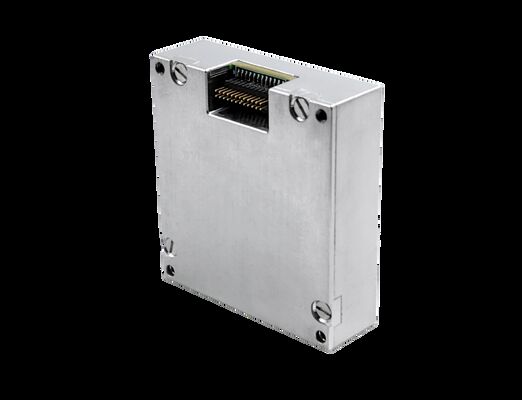

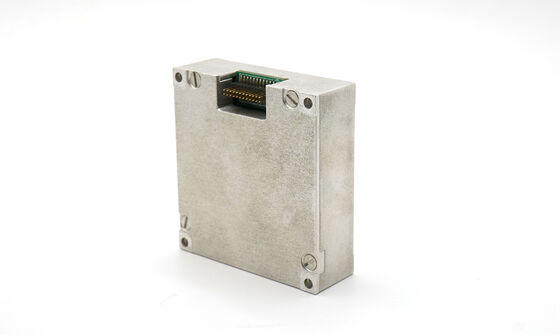

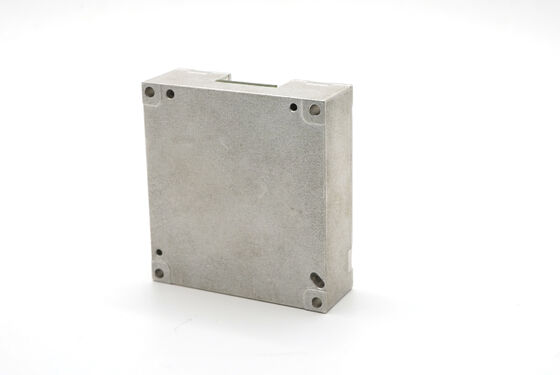

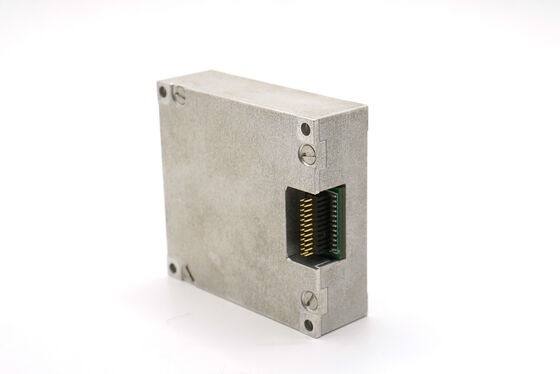

ADIS16495 ট্যাকটিক্যাল গ্রেড 10-DOF ইনার্শিয়াল নেভিগেশন সিস্টেমের জন্য ইনার্শিয়াল পরিমাপ ইউনিট

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
মূল্য:	600$
অর্থ প্রদানের শর্তাবলী:	ডি/এ, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গতিশীল পরিমাপ পরিসীমা:

500/2000°/সে

পক্ষপাত স্থায়িত্ব:

0.8 °/ঘন্টা

কৌণিক এলোমেলো হাঁটা:

0.15°/ √ঘণ্টা

ব্যান্ডউইথ:

200Hz

অ্যাক্সিলোমিটার পরিসীমা:

16/200 জি

অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:

0.06 মিলিগ্রাম

আকার:

47 × 44 × 14 মিমি

ওজন:

50 গ্রাম

প্যাকেজিং বিবরণ:

শক্ত কাগজ + স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

ADIS16495 ট্যাকটিক্যাল গ্রেড ১০-DOF ইনার্শিয়াল মেজারমেন্ট ইউনিট ফর ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্যের সংক্ষিপ্ত বিবরণ

উচ্চ-নির্ভরযোগ্য MEMS IMU 16488HB সমন্বিত ৩-অক্ষ জাইরোস্কোপ, অ্যাক্সেলেরোমিটার, ম্যাগনেটোমিটার এবং ব্যারোমিটার ব্যাপক গতি সেন্সিংয়ের জন্য। এর ব্যতিক্রমী জিরো বায়াস স্ট্যাবিলিটি (জাইরো ০.৮°/ঘন্টা, অ্যাক্সেলেরোমিটার ০.০৬mg) এবং শক্তিশালী কম্পন (২০~২০০০Hz, ৬.০৬G) এবং প্রভাব (১০০০G, ০.৫ms) প্রতিরোধের ক্ষমতা এটিকে মানববিহীন গতি বাহক এবং শিল্প স্থিতিশীলতার কাজের জন্য নিখুঁত করে তোলে।

পণ্যের বৈশিষ্ট্য

তিন-অক্ষ ডিজিটাল জাইরোস্কোপ:
- ±২০০০°/সেকেন্ড ডাইনামিক পরিমাপ পরিসীমা
- জিরো বায়াস স্ট্যাবিলিটি: ৩°/ঘন্টা (GJB, ১০সেকেন্ড, Z-অক্ষ), ০.৮°/ঘন্টা (ALLAN, Z-অক্ষ)
ট্রাইএক্সিয়াল ডিজিটাল অ্যাক্সেলেরোমিটার:
- ±২০০g ডাইনামিক পরিমাপ পরিসীমা
- জিরো বায়াস স্ট্যাবিলিটি: ০.৪mg (GJB, ১০সেকেন্ড), ০.০৬mg (ALLAN)
ট্রাইএক্সিয়াল ডিজিটাল ম্যাগনেটোমিটার: ২.৫g আউস
ডিজিটাল ব্যারোমিটার: ৩০০mbar ~ ১১০০mbar
উচ্চ নির্ভরযোগ্যতা: MTBF ২০০০০ ঘন্টা
সম্পূর্ণ তাপমাত্রা পরিসীমার মধ্যে নিশ্চিত নির্ভুলতা (-৪০°C ~ +৮০°C): অন্তর্নির্মিত উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম
শক্তিশালী কম্পনের অধীনে অপারেশনের জন্য উপযুক্ত (৬.০৬G, ২০~২০০০Hz)
বড় প্রভাব অবস্থার অধীনে কাজের জন্য উপযুক্ত (১০০০G, ০.৫ms)

প্রয়োগের ক্ষেত্র

মানববিহীন গতি বাহক
গতিশীল যোগাযোগ
জরিপ এবং ম্যাপিং
স্থিতিশীল প্ল্যাটফর্ম

পণ্যের স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্তাবলী	সর্বনিম্ন মান	সাধারণ মান	সর্বোচ্চ মান	একক
জাইরোস্কোপ
ডাইনামিক পরিমাপ পরিসীমা			৫০০	২০০০	°/সেকেন্ড
জিরো বায়াস স্ট্যাবিলিটি	অ্যালান ভ্যারিয়েন্স, Z-অক্ষ		০.৮		°/ঘন্টা
জিরো বায়াস স্ট্যাবিলিটি	অ্যালান ভ্যারিয়েন্স, X এবং Y অক্ষ		১.৬		°/ঘন্টা
জিরো বায়াস স্ট্যাবিলিটি	১০ সেকেন্ড গড় (-৪০°C~+৭০°C, ধ্রুবক তাপমাত্রা), Z-অক্ষ		৩		°/ঘন্টা
জিরো বায়াস স্ট্যাবিলিটি	১০ সেকেন্ড গড় (-৪০°C~+৭০°C, ধ্রুবক তাপমাত্রা), X-অক্ষ এবং Y-অক্ষ		৬		°/ঘন্টা
জিরো বায়াস	জিরো-বায়াস পরিসীমা, Z-অক্ষ		±০.০৭		°/সেকেন্ড
জিরো বায়াস	জিরো-বায়াস পরিসীমা, X-অক্ষ এবং Y-অক্ষ		±০.২		°/সেকেন্ড
সম্পূর্ণ তাপমাত্রা পরিসীমার মধ্যে জিরো বায়াস পরিবর্তন, Z-অক্ষ			±০.০২		°/সেকেন্ড
তাপমাত্রার উপর জিরো বায়াস পরিবর্তন, X এবং Y অক্ষ			±০.০৬		°/সেকেন্ড
ধারাবাহিক স্টার্ট পুনরাবৃত্তি, Z-অক্ষ			০.০০২
ধারাবাহিক স্টার্ট পুনরাবৃত্তি, X-অক্ষ এবং Y-অক্ষ			০.০০৬
প্রতিদিনের স্টার্ট পুনরাবৃত্তি, Z-অক্ষ			০.০০৩		/সেকেন্ড
প্রতিদিনের স্টার্ট পুনরাবৃত্তি, X-অক্ষ এবং Y-অক্ষ			০.০০৯		°/সেকেন্ড
বায়াসের উপর রৈখিক ত্বরণের প্রভাব			০.০০২		°/সেকেন্ড/g
জিরো বায়াসের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন			০.০০২		°/সেকেন্ড/g
জিরো বায়াসের উপর কম্পনের প্রভাব, কম্পনের আগে এবং চলাকালীন পরিবর্তন			০.০০২		°/সেকেন্ড/g
স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা, Z-অক্ষ		০.৩		%
স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা, X এবং Y অক্ষ		০.৬		%
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি, Z-অক্ষ			০.০১		%FS
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি, X এবং Y অক্ষ			০.০২		%FS
অ্যাঙ্গুলার র্যান্ডম ওয়াক			০.১৫		°/√ঘন্টা
নয়েজ ডেনসিটি			০.০০১		°/সেকেন্ড/√Hz
রেজোলিউশন			৩.০৫২×১০⁻⁷		/সেকেন্ড/LSB
ব্যান্ডউইথ			২০০		Hz
অ্যাক্সেলেরোমিটার
ডাইনামিক পরিমাপ পরিসীমা			১৬	২০০	g
জিরো বায়াস স্ট্যাবিলিটি	অ্যালান ভ্যারিয়েন্স		০.০৬		mg
জিরো বায়াস স্ট্যাবিলিটি	১০ সেকেন্ড গড় (-৪০°C~+৭০°C, ধ্রুবক তাপমাত্রা)		০.৪		mg
জিরো বায়াস	জিরো বায়াস পরিসীমা		২		mg
সম্পূর্ণ তাপমাত্রা পরিসীমার মধ্যে জিরো বায়াসের পরিবর্তন, পিক-টু-পিক মান			৪		mg
ধারাবাহিক স্টার্টের পুনরাবৃত্তি			০.৫		mg
প্রতিদিনের ভিত্তিতে শুরু হওয়া পুনরাবৃত্তি			০.৮		mg
জিরো-বায়াস তাপমাত্রা সহগ		০.০৫	০.১		mg/°C
স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা		০.৫		%
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি			০.১		%FS
স্পিড র্যান্ডম ওয়াক			০.০২৯		m/s/√ঘন্টা
নয়েজ ডেনসিটি			০.০২৫		mg/√Hz
রেজোলিউশন			১.২২১×১০⁻⁸		g/LSB
ব্যান্ডউইথ			২০০		Hz
ম্যাগনেটোমিটার
চৌম্বক ক্ষেত্র পরিসীমা	Brg,xy		±১৩		গাউস
চৌম্বক ক্ষেত্র পরিসীমা	Brg,z		±২৫		গাউস
রেজোলিউশন			০.৩		μT
হেডিং নির্ভুলতা	৩০μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, ২৫°C		±২.৫		ডিগ্রী
ডাইনামিক পরিমাপ পরিসীমা			২.৫		গাউস
জিরো বায়াস	অ-চৌম্বকীয় পরিবেশ		১৫		mgauss
ব্যারোমিটার
ডাইনামিক পরিমাপ পরিসীমা		৩০০		১১০০	mbar
জিরো বায়াস			৪.৫		mbar
যোগাযোগ ইন্টারফেস
১-ওয়ে SPI	বড রেট			১৫	MHz
১-ওয়ে CAN	বড রেট			১	MHz
স্যাম্পলিং ফ্রিকোয়েন্সি	SPI	২৪৬০	২৪৬০		Hz
স্যাম্পলিং ফ্রিকোয়েন্সি	CAN	২০০
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ		৩.০	৩.৩	৩.৬	V
বিদ্যুৎ খরচ				১.৫	W
রিপল	P-P			১০০	mV
সেটলিং টাইম	০V থেকে ৩.৩V পর্যন্ত			৮০	ms
কাঠামোগত বৈশিষ্ট্য
আকার			৪৭×৪৪×১৪		mm
ওজন			৫০		g
ব্যবহারের পরিবেশ
অপারেটিং তাপমাত্রা		-৪০		৭০	°C
স্টোরেজ তাপমাত্রা		-৪৫		৭৫	°C
কম্পন			২০~২০০০Hz, ৬.০৬g
প্রভাব			১০০০g, ০.৫ms
নির্ভরযোগ্যতা
MTBF			২০০০		h
ধারাবাহিক কাজের সময়			১২০		h

①: সম্পূর্ণ তাপমাত্রা পরিবর্তনের প্রক্রিয়ার জিরো ডেভিয়েশন গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤১°C/মিনিট, এবং তাপমাত্রা পরিসীমা হল -৪০°C~+৭০°C

②: কম্পনের শর্ত হল ৬.০৬G, ২০Hz~২০০০Hz

আউটলাইন ড্রয়িং
