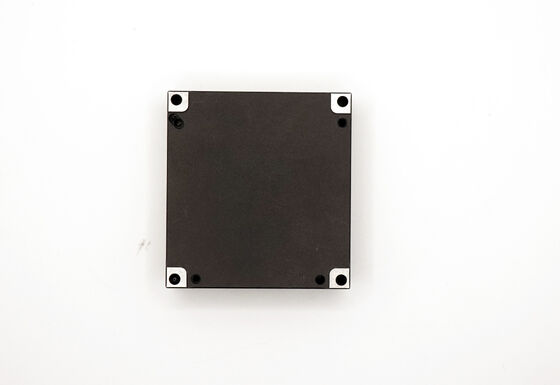

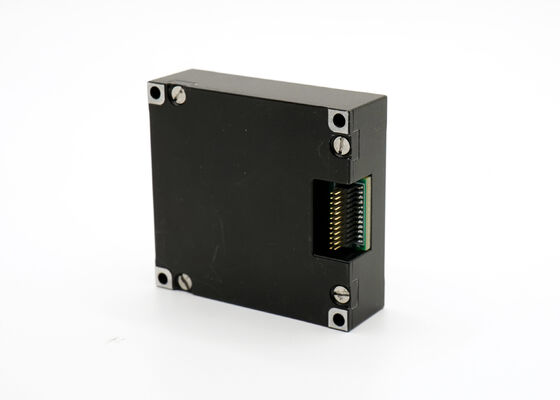

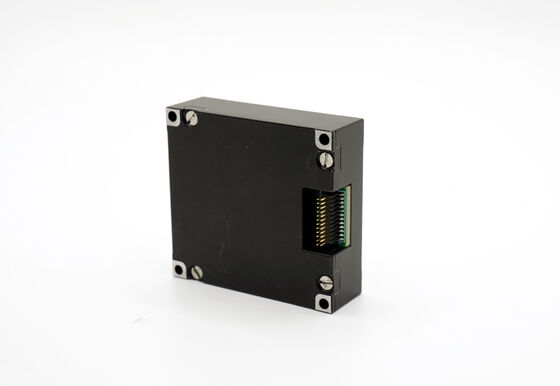

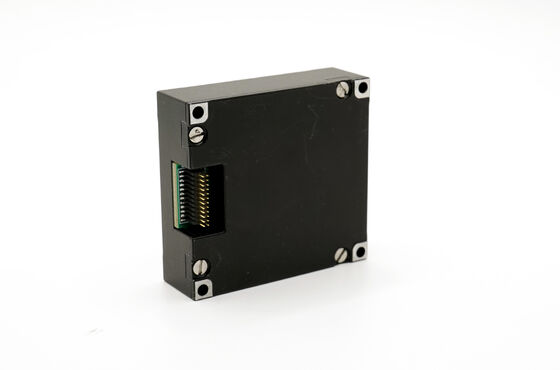

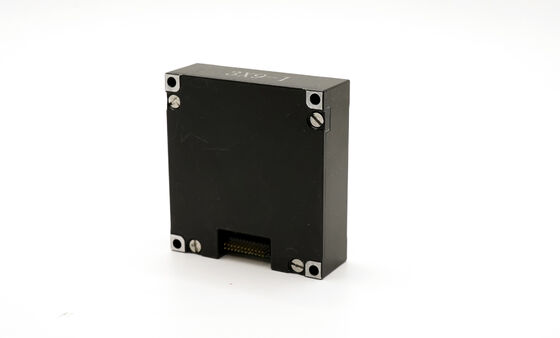

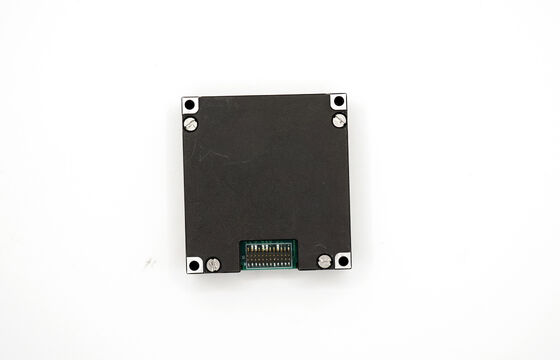

ইউএভি-এর জন্য 3-অক্ষ জাইরোস্কোপ এবং অ্যাক্সেলেরোমিটার সহ মিনিচার MEMS ইনার্শিয়াল মেজারমেন্ট ইউনিট

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
মূল্য:	600$
অর্থ প্রদানের শর্তাবলী:	ডি/এ, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গতিশীল পরিমাপ পরিসীমা:

500/2000°/সে

পক্ষপাত স্থায়িত্ব:

0.8 °/ঘন্টা

কৌণিক এলোমেলো হাঁটা:

0.15°/ √ঘণ্টা

ব্যান্ডউইথ:

200Hz

অ্যাক্সিলোমিটার পরিসীমা:

16/200 জি

অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:

0.06 মিলিগ্রাম

আকার:

47 × 44 × 14 মিমি

ওজন:

50 গ্রাম

প্যাকেজিং বিবরণ:

শক্ত কাগজ + স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

UAV

3-অক্ষ জাইরোস্কোপ অ্যাক্সিলোমিটার সেন্সর

MEMS জড়তা পরিমাপ ইউনিটের জন্য ক্ষুদ্র MEMS IMU

পণ্যের বিবরণ

পণ্যের সংক্ষিপ্ত বিবরণ

16488HB ইনার্শিয়াল পরিমাপ ইউনিট কঠোর শিল্প পরিবেশের চাহিদা মেটাতে শক্তিশালী ডিজাইনের সাথে কাটিয়া প্রান্তের এমইএমএস প্রযুক্তি একত্রিত করে।এটি 3 টি কৌণিক বেগ এবং 3 টি ত্বরণ প্রদান করে, একটি গিরো ডায়নামিক পরিসীমা ±2000o/s এবং অ্যাক্সিলারেমিটার পরিসীমা ±200g. 20000h এর MTBF এবং পূর্ণ তাপমাত্রা নির্ভুলতা গ্যারান্টি সহ, এটি ড্রোন সিস্টেম, মোবাইল যোগাযোগ,এবং ম্যাপিং.

পণ্যের বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
- ± 2000o/s গতিশীল পরিমাপ পরিসীমা;
- শূন্য পক্ষপাত স্থিতিশীলতাঃ 3 °/H (GJB, 10S, Z-অক্ষ), 0.8 °/H (ALLAN, Z-অক্ষ);
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
- ± 200 গ্রাম গতিশীল পরিমাপ পরিসীমা;
- শূন্য পক্ষপাতের স্থিতিশীলতাঃ 0.4mg (GJB, 10S), 0.06mg (ALLAN);
ত্রি-অক্ষীয় ডিজিটাল ম্যাগনেটোমিটারঃ ২.৫ গ্রাম
ডিজিটাল ব্যারোমিটারঃ 300mbar ~ 1100mbar
উচ্চ নির্ভরযোগ্যতাঃ MTBF 20000h;
সম্পূর্ণ তাপমাত্রা পরিসীমা (-40 °C ~ + 80 °C) এর মধ্যে নিশ্চিত নির্ভুলতাঃ
- উচ্চ পারফরম্যান্স তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম অন্তর্নির্মিত;
শক্তিশালী কম্পনের (6.06 G, 20 ~ 2000 Hz) অধীনে কাজ করার জন্য উপযুক্ত;
বড় প্রভাবের অবস্থার অধীনে কাজ করার জন্য উপযুক্ত (1000 G, 0.5ms);

প্রয়োগের ক্ষেত্র

চালকবিহীন গতিবাহী যন্ত্র
যোগাযোগের গতি
জরিপ ও মানচিত্র তৈরি
স্থিতিশীল প্ল্যাটফর্ম

পণ্যের সূচক

16488HB প্রোডাক্ট ইনডেক্স

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
জাইরোস্কোপ	গতিশীল পরিমাপ পরিসীমা			500	2000	°/s
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		0.8		°/ঘন্টা
		অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		1.6		°/ঘন্টা
		10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা), জেড-অক্ষ		3		°/ঘন্টা
		10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা), এক্স অক্ষ এবং ওয়াই অক্ষ		6		°/ঘন্টা
	শূন্য পক্ষপাত	জিরো-বিভাজক পরিসীমা, Z-অক্ষ		±0.07		°/s
		শূন্য পক্ষপাতিত্ব পরিসীমা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		±0.2		°/s
		পূর্ণ তাপমাত্রা পরিসীমা শূন্য-পন্থাপূর্ণ পরিবর্তন, পিক-টু-পিক মান 1		±0.02		°/s
		তাপমাত্রার উপর শূন্য পক্ষপাত পরিবর্তন, এক্স এবং ওয়াই অক্ষ ১		±0.06		°/s
		ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.002
		ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		0.006		°/s
	প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.003		/s
	দিন থেকে পুনরাবৃত্তি শুরু, এক্স অক্ষ এবং Y অক্ষ		0.009		°/s
	প্রান্তিক ত্বরণের প্রভাব প্রান্তিকতার উপর		0.002		°/s/g
	শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন 2		0.002		°/s/g
	শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং সময় পরিবর্তন 2		0.002		°/s/g
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা, Z- অক্ষ		0.3		%
		স্কেল ফ্যাক্টর যথার্থতা, এক্স এবং ওয়াই অক্ষ		0.6		%
		স্কেল ফ্যাক্টর অ-রৈখিকতা, জেড-অক্ষ		0.01		% এফএস
		স্কেল ফ্যাক্টর অ-রৈখিকতা, এক্স এবং ওয়াই অক্ষ		0.02		% এফএস
	কৌণিক র্যান্ডম হাঁটা			0.15		°/ √ ঘন্টা
	গোলমাল ঘনত্ব			0.001		°/s/ √Hz
	রেজোলিউশন			3.052×10-7		/s/LSB
	ব্যান্ডউইথ			200		হার্টজ
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা			16	200	জি
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.06		এমজি
	শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা)		0.4		এমজি
	শূন্য পক্ষপাত	শূন্য পক্ষপাত পরিসীমা		2		এমজি
		পুরো তাপমাত্রা পরিসরের মধ্যে শূন্য পক্ষপাতের পরিবর্তন, পিক-টু-পিক মান 1		4		এমজি
		ধারাবাহিক স্টার্টের পুনরাবৃত্তিযোগ্যতা		0.5		এমজি
		পুনরাবৃত্তিযোগ্যতা প্রতিদিন শুরু হয়		0.8		এমজি
		শূন্য পক্ষপাতের তাপমাত্রা সহগ		0.05	0.1		mg/°C
স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা		0.5		%
স্কেল ফ্যাক্টর অ-রৈখিকতা		0.1		% এফএস
বেগ বেগম হাঁটা			0.029		m/s/ √hr
গোলমাল ঘনত্ব			0.025		mg/ √Hz
রেজোলিউশন			1.২২১×১০-৮		g/LSB
ব্যান্ডউইথ			200		হার্টজ

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
ম্যাগনেটমিটার	চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রগ, সিক্সি		±13		গাউস
	চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রজ,জ		±২৫		গাউস
	রেজোলিউশন			0.3		μT
	রুটের সঠিকতা	30 μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25 °C		±২।5		ডিগ
	গতিশীল পরিমাপ পরিসীমা			2.5		গাউস
	শূন্য পক্ষপাত	অ চৌম্বকীয় পরিবেশ		15		বাগাস
ব্যারোমিটার	গতিশীল পরিমাপ পরিসীমা		300		1100	এমবিআর
ব্যারোমিটার	শূন্য পক্ষপাত			4.5		এমবিআর
যোগাযোগ ইন্টারফেস	একমুখী এসপিআই	বাউড রেট			15	এমএইচজি
	একমুখী সি এ এন	বাউড রেট			1	এমএইচজি
	নমুনা সংগ্রহের ঘন ঘন	এসপিআই		2460	2460		হার্টজ
	নমুনা সংগ্রহের ঘন ঘন	হতে পারে		200
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ		3.0	3.3	3.6	V
	বিদ্যুৎ খরচ				1.5	ডব্লিউ
	রিপল	পি-পি			100	এমভি
	নিষ্পত্তি সময়	০ ভোল্ট থেকে ৩ ভোল্ট			80	এম এস
কাঠামোগত বৈশিষ্ট্য	আকার			৪৭x৪৪x১৪		মিমি
কাঠামোগত বৈশিষ্ট্য	ওজন			50		জি
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা		-৪০		70	°C
	সংরক্ষণের তাপমাত্রা		-৪৫		75	°C
	কম্পন			২০-২০০০ হার্জ, 6.০৬ গ্রাম
	প্রভাব			১০০০ গ্রাম,0.5ms
নির্ভরযোগ্যতা	এমটিবিএফ			20000		h
নির্ভরযোগ্যতা	অবিচ্ছিন্ন কাজের সময়			120		h
①: পুরো তাপমাত্রা পরিবর্তন প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤ 1 °C/মিনিট এবং তাপমাত্রা পরিসীমা -40 °C ~ + 70 °C ②: কম্পনের অবস্থা 6.06 G, 20Hz ~ 2000Hz
