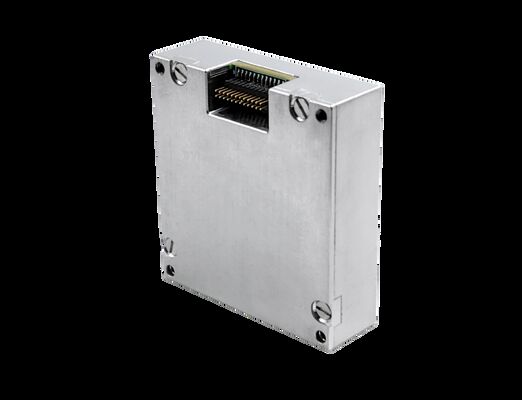

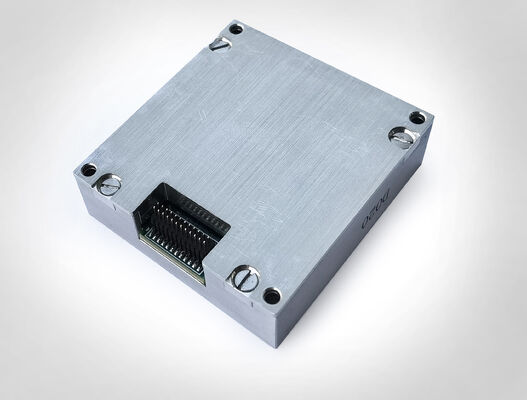

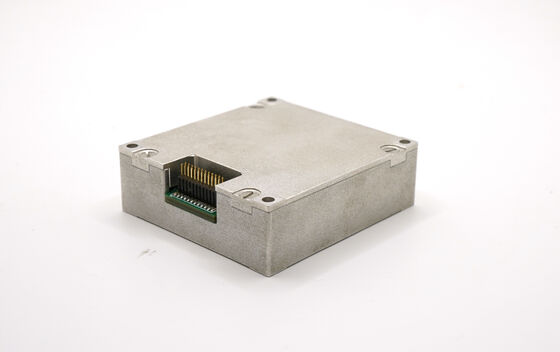

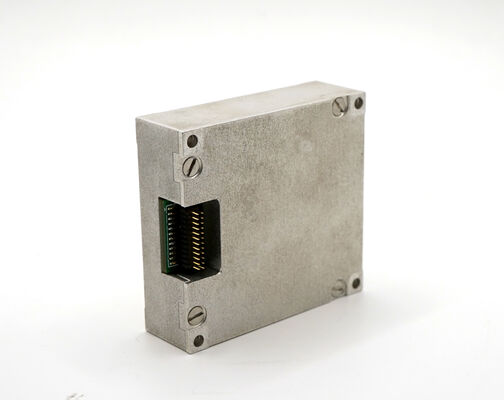

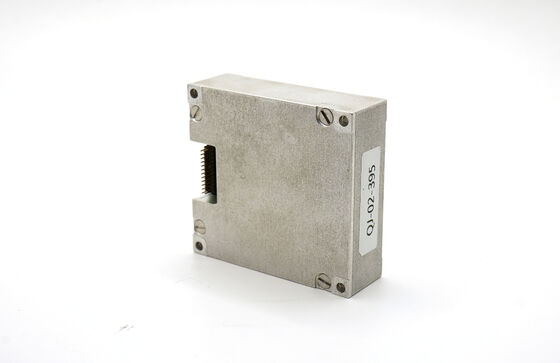

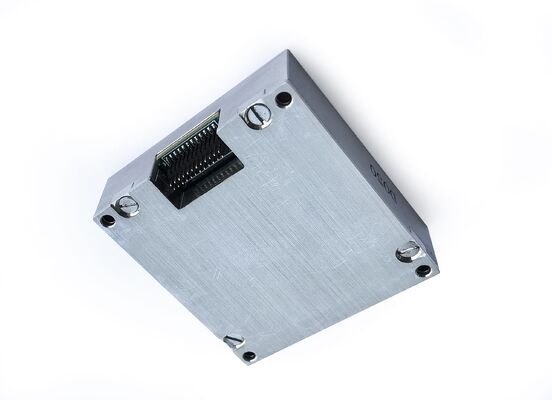

১০-অক্ষ IMU সেন্সর ±০.৮°/ঘণ্টা বায়াস স্থিতিশীলতা, ড্রোন অ্যাটিটিউড কন্ট্রোলের জন্য কম নয়েজ

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
মূল্য:	500$
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

জাইরোস্কোপ পরিসীমা:

500/2000 º/সে

শূন্য পক্ষপাত স্থিতিশীলতা:

0.8°/ঘ

অ্যাক্সিলোমিটার বায়াস:

0.06 মিলিগ্রাম

ইন্টারফেস:

SPI/CAN

ওজন:

50 জি

শক্তি খরচ:

1.5W

পণ্যের নাম:

UAV এর জন্য IMU Gyro

মাত্রা:

47 × 44 × 14 মিমি

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

ড্রোনগুলির জন্য ১০-অক্ষ IMU সেন্সর

কম নয়েজের IMU জাইরোস্কোপ

উচ্চ স্থিতিশীলতা সম্পন্ন ড্রোন অ্যাটিটিউড কন্ট্রোল

পণ্যের বিবরণ

10-অক্ষ IMU সেন্সর ±0.8°/ঘন্টা বায়াস স্থিতিশীলতা সহ

উচ্চ-কার্যকারিতা সম্পন্ন জড়তা পরিমাপক একক, যা ব্যতিক্রমী নির্ভুলতা এবং কম নয়েজ বৈশিষ্ট্যযুক্ত ড্রোন অ্যাটিটিউড কন্ট্রোল অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

পণ্য ওভারভিউ

16488HB জড়তা পরিমাপক এককটি তার তিনটি-অক্ষের জাইরোস্কোপ এবং অ্যাক্সিলোমিটারের সাথে ব্যতিক্রমী পারফরম্যান্স সরবরাহ করে। নির্ভুলতা অ্যাপ্লিকেশনগুলির জন্য প্রকৌশলিত, এই ইউনিটটি উন্নত স্থিতিশীলতা এবং নির্ভরযোগ্যতা প্রদান করে, যা এটিকে উচ্চ নির্ভুলতা এবং অভিযোজনযোগ্যতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে Adis 16497-এর একটি আদর্শ প্রতিস্থাপন করে তোলে।

মূল বৈশিষ্ট্য

তিন-অক্ষের ডিজিটাল জাইরোস্কোপ: 3°/ঘন্টা (GJB, 10S, Z-অক্ষ) এবং 0.8°/ঘন্টা (ALLAN, Z-অক্ষ) শূন্য বায়াস স্থিতিশীলতা সহ ±2000°/s গতিশীল পরিমাপের পরিসীমা
ট্রাইঅ্যাক্সিয়াল ডিজিটাল অ্যাক্সিলোমিটার: 0.4mg (GJB, 10S) এবং 0.06mg (ALLAN) শূন্য বায়াস স্থিতিশীলতা সহ ±200g গতিশীল পরিমাপের পরিসীমা
ট্রাইঅ্যাক্সিয়াল ডিজিটাল ম্যাগনেটোমিটার: 2.5 গস গতিশীল পরিমাপের পরিসীমা
ডিজিটাল ব্যারোমিটার: 300mbar থেকে 1100mbar অপারেটিং পরিসীমা
উচ্চ নির্ভরযোগ্যতা: MTBF 20,000 ঘন্টা
পূর্ণ তাপমাত্রা পরিসীমা নির্ভুলতা: -40℃ থেকে +80℃ পর্যন্ত নিশ্চিত কর্মক্ষমতা, অন্তর্নির্মিত তাপমাত্রা ক্রমাঙ্কন এবং ক্ষতিপূরণ সহ
কম্পন প্রতিরোধ: শক্তিশালী কম্পনের অধীনে অপারেশনের জন্য উপযুক্ত (6.06G, 20-2000Hz)
প্রভাব প্রতিরোধ: বৃহৎ প্রভাবের পরিস্থিতি সহ্য করতে সক্ষম (1000G, 0.5ms)

প্রযুক্তিগত বৈশিষ্ট্য

জাইরোস্কোপ প্যারামিটার

প্যারামিটার	পরীক্ষার শর্তাবলী	সাধারণ মান	সর্বোচ্চ মান	ইউনিট
গতিশীল পরিমাপের পরিসীমা		500	2000	°/s
শূন্য বায়াস স্থিতিশীলতা	অ্যালান ভেরিয়েন্স, Z-অক্ষ	0.8		°/ঘন্টা
শূন্য বায়াস স্থিতিশীলতা	অ্যালান ভেরিয়েন্স, X এবং Y অক্ষ	1.6		°/ঘন্টা
শূন্য বায়াস স্থিতিশীলতা	10s গড় (-40℃~+70℃, ধ্রুবক তাপমাত্রা), Z-অক্ষ	3		°/ঘন্টা
শূন্য বায়াস স্থিতিশীলতা	10s গড় (-40℃~+70℃, ধ্রুবক তাপমাত্রা), X-অক্ষ এবং Y-অক্ষ	6		°/ঘন্টা
শূন্য বায়াস	শূন্য-বায়াস পরিসীমা, Z-অক্ষ	±0.07		°/s
শূন্য বায়াস	শূন্য-বায়াস পরিসীমা, X-অক্ষ এবং Y-অক্ষ	±0.2		°/s
পূর্ণ তাপমাত্রা পরিসরে শূন্য বায়াসের পরিবর্তন	Z-অক্ষ	±0.02		°/s
তাপমাত্রার উপর শূন্য বায়াসের পরিবর্তন	X এবং Y অক্ষ	±0.06		°/s
পরপর শুরু করার পুনরাবৃত্তিযোগ্যতা	Z-অক্ষ	0.002
পরপর শুরু করার পুনরাবৃত্তিযোগ্যতা	X-অক্ষ এবং Y-অক্ষ	0.006
দিন-দিন শুরু করার পুনরাবৃত্তিযোগ্যতা	Z-অক্ষ	0.003		/s
দিন দিন শুরু করার পুনরাবৃত্তি	X-অক্ষ এবং Y-অক্ষ	0.009		°/s
বায়াসের উপর রৈখিক ত্বরণের প্রভাব		0.002		°/s/g
শূন্য বায়াসের উপর কম্পনের প্রভাব	কম্পনের আগে এবং পরে পরিবর্তন	0.002		°/s/g
শূন্য বায়াসের উপর কম্পনের প্রভাব	কম্পনের সময় এবং আগে পরিবর্তন	0.002		°/s/g
স্কেল ফ্যাক্টর নির্ভুলতা	Z-অক্ষ	0.3		%
স্কেল ফ্যাক্টর নির্ভুলতা	X এবং Y অক্ষ	0.6		%
স্কেল ফ্যাক্টর অ-রৈখিকতা	Z-অক্ষ	0.01		%FS
স্কেল ফ্যাক্টর অ-রৈখিকতা	X এবং Y অক্ষ	0.02		%FS
কৌণিক র্যান্ডম ওয়াক		0.15		°/√hr
নয়েজ ঘনত্ব		0.001		°/s/√Hz
রেজোলিউশন		3.052*10⁻⁷		/s/LSB
ব্যান্ডউইথ		200		Hz

অ্যাক্সিলোমিটার প্যারামিটার

প্যারামিটার	পরীক্ষার শর্তাবলী	সাধারণ মান	সর্বোচ্চ মান	ইউনিট
গতিশীল পরিমাপের পরিসীমা		16	200	g
শূন্য বায়াস স্থিতিশীলতা	অ্যালান ভেরিয়েন্স	0.06		mg
শূন্য বায়াস স্থিতিশীলতা	10s গড় (-40℃~+70℃, ধ্রুবক তাপমাত্রা)	0.4		mg
শূন্য বায়াস পরিসীমা		2		mg
পুরো তাপমাত্রা পরিসরের মধ্যে শূন্য বায়াসের পরিবর্তন	পিক-টু-পিক মান	4		mg
পরপর শুরুর পুনরাবৃত্তিযোগ্যতা		0.5		mg
দৈনিক ভিত্তিতে শুরু করার পুনরাবৃত্তিযোগ্যতা		0.8		mg
শূন্য-বায়াস তাপমাত্রা সহগ		0.05	0.1	mg/℃
স্কেল ফ্যাক্টর নির্ভুলতা		0.5		%
স্কেল ফ্যাক্টর অ-রৈখিকতা		0.1		%FS
গতি র্যান্ডম ওয়াক		0.029		m/s/√hr
নয়েজ ঘনত্ব		0.025		mg/√Hz
রেজোলিউশন		1.221*10⁻⁸		g/LSB
ব্যান্ডউইথ		200		Hz

অতিরিক্ত প্যারামিটার

প্যারামিটার	পরীক্ষার শর্তাবলী	ন্যূনতম মান	সাধারণ মান	সর্বোচ্চ মান	ইউনিট
চৌম্বক ক্ষেত্রের পরিসীমা	Brg,xy		±13		গস
চৌম্বক ক্ষেত্রের পরিসীমা	Brg,z		±25		গস
রেজোলিউশন			0.3		μT
হেডিং নির্ভুলতা	30μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25℃		±2.5		ডিগ্রি
গতিশীল পরিমাপের পরিসীমা			2.5		গস
শূন্য বায়াস	অ-চৌম্বকীয় পরিবেশ		15		mgauss
গতিশীল পরিমাপের পরিসীমা		300		1100	mbar
শূন্য বায়াস			4.5		mbar
বড রেট	SPI			15	MHz
বড রেট	CAN			1	MHz
নমুনা নেওয়ার ফ্রিকোয়েন্সি	SPI	2460	2460		Hz
নমুনা নেওয়ার ফ্রিকোয়েন্সি	CAN		200		Hz
ভোল্টেজ		3.0	3.3	3.6	V
বিদ্যুৎ খরচ			1.5		W
রিপল	P-P		100		mV
সেটলিং টাইম	0V থেকে 3.3V পর্যন্ত		80		ms
আকার			474414		মিমি
ওজন			50		g
অপারেটিং তাপমাত্রা		-40		70	℃
সংরক্ষণ তাপমাত্রা		-45		75	℃
কম্পন	20~2000Hz, 6.06g
প্রভাব	1000g, 0.5ms
MTBF			20000		h
ক্রমাগত কাজের সময়			120		h

দ্রষ্টব্য ①: পুরো তাপমাত্রা পরিবর্তনের প্রক্রিয়ার শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤1℃/মিনিট, এবং তাপমাত্রার পরিসীমা -40℃~+70℃
দ্রষ্টব্য ②: কম্পনের অবস্থা 6.06G, 20Hz~2000Hz
