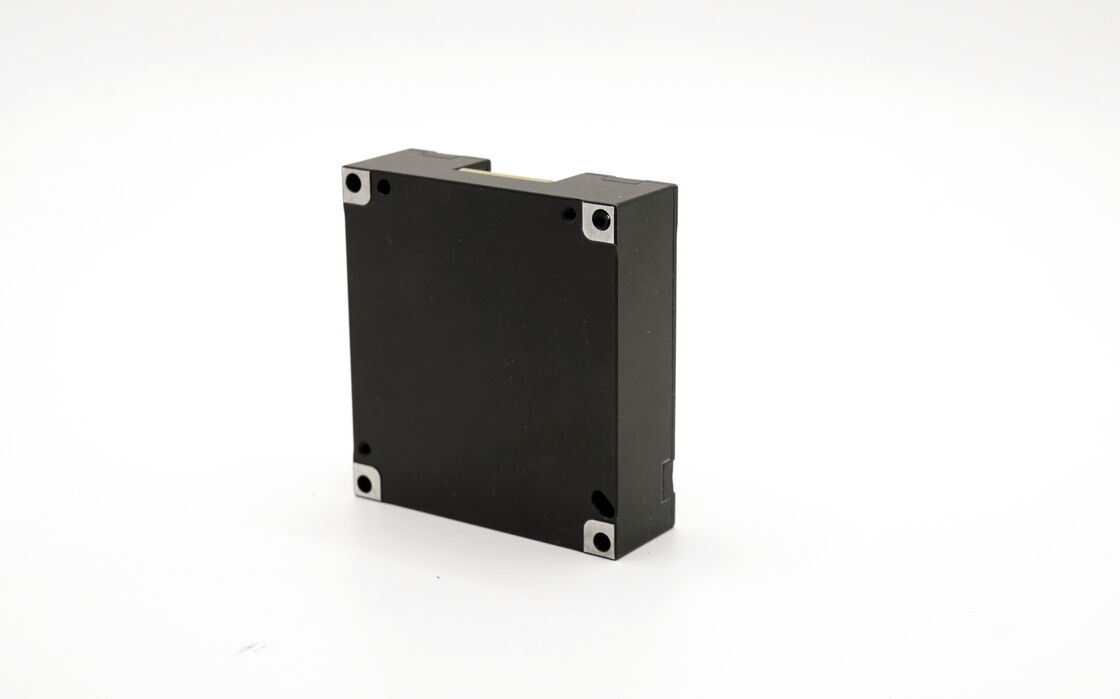

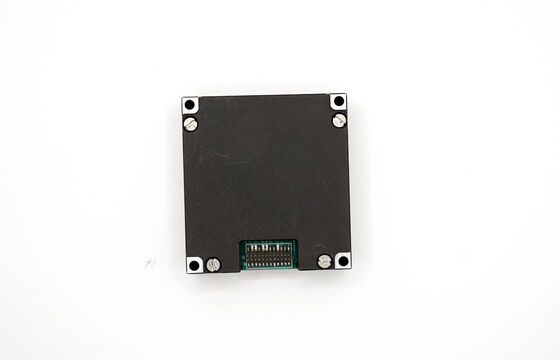

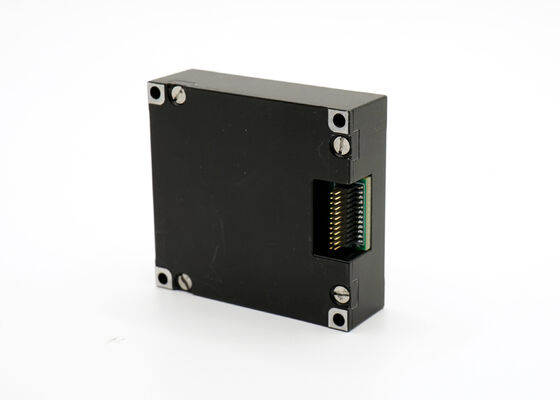

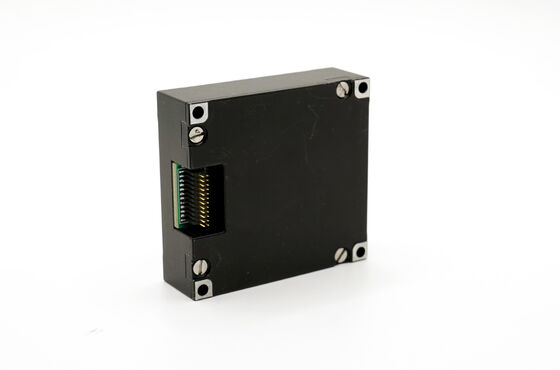

স্বয়ংচালিত যানবাহনের অবস্থান নির্ধারণের জন্য উচ্চ স্থিতিশীলতা Adis16497 10-Axis Inertial Measurement Unit

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
মূল্য:	500$
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

ক্রমাঙ্কন:

কারখানা ক্রমাঙ্কিত

গ্রিও অ্যালান বৈচিত্র্য:

0.8 ডিগ্রী/ঘন্টা

জাইরোস্কোপ পরিসীমা:

500/2000 °/s

আকার:

47 × 44 × 14 মিমি

ব্যারোমিটার:

300 এমবার

কমিউনিকেশন ইন্টারফেস:

1-চ্যানেল SPI/CAN

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

Adis16497 ১০ অক্ষের আইএমইউ

উচ্চ স্থিতিশীলতা ইনার্শিয়াল পরিমাপ ইউনিট

স্বয়ংক্রিয় যানবাহন অবস্থান নির্ধারণের আইএমইউ

পণ্যের বিবরণ

উচ্চ স্থিতিশীলতা ADIS16497 10-অক্ষীয় ইনার্শিয়াল পরিমাপ ইউনিট

স্বয়ংক্রিয় যানবাহন অবস্থান নির্ধারণ এবং উচ্চ কার্যকারিতা অ্যাপ্লিকেশন জন্য ডিজাইন করা

পণ্যের সংক্ষিপ্ত বিবরণ

১৬৪৮৮এইচবি আইএমইউ একটি এমইএমএস ভিত্তিক ইনার্শিয়াল পরিমাপ ইউনিট যা যথার্থতা এবং নির্ভরযোগ্যতার প্রয়োজনীয় প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এই ইউনিট মানহীন গতি বহনকারী জন্য আদর্শএটি ADIS16497 এর সরাসরি প্রতিস্থাপন হিসাবে কাজ করে, উন্নত নির্ভুলতা এবং উচ্চতর কর্মক্ষমতা প্রদান করে।

মূল বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল গিরোস্কোপ

±2000o/s গতিশীল পরিমাপ পরিসীমা
শূন্য পক্ষপাত স্থিতিশীলতাঃ 3°/ঘন্টা (জিজেবি, 10 এস, জেড-অক্ষ), 0.8°/ঘন্টা (আলান, জেড-অক্ষ)

ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার

±200g গতিশীল পরিমাপ পরিসীমা
শূন্য পক্ষপাতিত্ব স্থিতিশীলতাঃ 0. 4mg (GJB, 10S), 0. 06mg (Allan)

অতিরিক্ত সেন্সর

ত্রি-অক্ষীয় ডিজিটাল ম্যাগনেটোমিটারঃ ২.৫ গাউস
ডিজিটাল বারোমিটারঃ 300-1100 এমবিআর ব্যাপ্তি

পারফরম্যান্স ও নির্ভরযোগ্যতা

উচ্চ নির্ভরযোগ্যতাঃ এমটিবিএফ 20,000 ঘন্টা
পুরো তাপমাত্রা পরিসীমা জুড়ে গ্যারান্টিযুক্ত নির্ভুলতা (-40 °C থেকে +80 °C)
বিল্ট-ইন উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ
শক্তিশালী কম্পনের অধীনে কাজ করে (6.06G, 20-2000Hz)
বড় ধাক্কা শর্ত সহ্য করে (1000G, 0.5ms)

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মূল্য	সর্বাধিক মান	ইউনিট
জাইরোস্কোপ
গতিশীল পরিমাপ পরিসীমা		500		2000	°/s
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		0.8		°/ঘন্টা
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		1.6		°/ঘন্টা
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C~+70°C), Z-অক্ষ		3		°/ঘন্টা
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C~+70°C), এক্স এবং ওয়াই অক্ষ		6		°/ঘন্টা
শূন্য পক্ষপাত	জিরো-বিভাজক পরিসীমা, Z-অক্ষ		±0.07		°/s
শূন্য পক্ষপাত	শূন্য পক্ষপাতিত্ব পরিসীমা, এক্স এবং ওয়াই অক্ষ		±0.2		°/s
শূন্য পক্ষপাতিত্ব পরিবর্তন	পূর্ণ তাপমাত্রা পরিসীমা, Z-অক্ষ		±0.02		°/s
শূন্য পক্ষপাতিত্ব পরিবর্তন	পূর্ণ তাপমাত্রা পরিসীমা, এক্স এবং ওয়াই অক্ষ		±0.06		°/s
ধারাবাহিক শুরু পুনরাবৃত্তিযোগ্যতা	জেড-অক্ষ		0.002
ধারাবাহিক শুরু পুনরাবৃত্তিযোগ্যতা	এক্স এবং ওয়াই অক্ষ		0.006
প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা	জেড-অক্ষ		0.003		°/s
প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা	এক্স এবং ওয়াই অক্ষ		0.009		°/s
বৈষম্যের উপর রৈখিক ত্বরণের প্রভাব			0.002		°/s/g
শূন্য পক্ষপাতের উপর কম্পনের প্রভাব	কম্পনের আগে এবং পরে পরিবর্তন		0.002		°/s/g
শূন্য পক্ষপাতের উপর কম্পনের প্রভাব	কম্পনের আগে এবং সময় পরিবর্তন		0.002		°/s/g
স্কেল ফ্যাক্টর নির্ভুলতা	জেড-অক্ষ		0.3		%
স্কেল ফ্যাক্টর নির্ভুলতা	এক্স এবং ওয়াই অক্ষ		0.6		%
স্কেল ফ্যাক্টর অ-রৈখিকতা	জেড-অক্ষ		0.01		% এফএস
স্কেল ফ্যাক্টর অ-রৈখিকতা	এক্স এবং ওয়াই অক্ষ		0.02		% এফএস
কৌণিক র্যান্ডম হাঁটা			0.15		°/√ ঘন্টা
গোলমাল ঘনত্ব			0.001		°/s/√Hz
রেজোলিউশন			3.০৫২*১০-৭		°/s/LSB
ব্যান্ডউইথ			200		হার্টজ
অ্যাক্সিলেরোমিটার
গতিশীল পরিমাপ পরিসীমা		16		200	জি
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.06		এমজি
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C~+70°C)		0.4		এমজি
শূন্য পক্ষপাত পরিসীমা			2		এমজি
শূন্য পক্ষপাতিত্ব পরিবর্তন	পূর্ণ তাপমাত্রা পরিসীমা, শীর্ষ থেকে শীর্ষ		4		এমজি
ধারাবাহিক শুরু পুনরাবৃত্তিযোগ্যতা			0.5		এমজি
প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা			0.8		এমজি
শূন্য পক্ষপাতের তাপমাত্রা সহগ		0.05	0.1		mg/°C
স্কেল ফ্যাক্টর নির্ভুলতা			0.5		%
স্কেল ফ্যাক্টর অ-রৈখিকতা			0.1		% এফএস
বেগ বেগম হাঁটা			0.029		m/s/√hr
গোলমাল ঘনত্ব			0.025		mg/√Hz
রেজোলিউশন			1.২২১*১০-৮		g/LSB
ব্যান্ডউইথ			200		হার্টজ
ম্যাগনেটমিটার
চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রগ, সিক্সি		±13		গাউস
চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রজ,জ		±২৫		গাউস
রেজোলিউশন			0.3		μT
রুটের সঠিকতা	30μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25°C		±২।5		ডিগ
গতিশীল পরিমাপ পরিসীমা			2.5		গাউস
শূন্য পক্ষপাত	অ চৌম্বকীয় পরিবেশ		15		বাগাস
ব্যারোমিটার
গতিশীল পরিমাপ পরিসীমা		300		1100	এমবিআর
শূন্য পক্ষপাত			4.5		এমবিআর
যোগাযোগ ইন্টারফেস
বাউড রেট	একমুখী এসপিআই			15	এমএইচজি
বাউড রেট	একমুখী CAN			1	এমএইচজি
নমুনা সংগ্রহের ঘন ঘন	এসপিআই	2460	2460		হার্টজ
নমুনা সংগ্রহের ঘন ঘন	হতে পারে		200		হার্টজ
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ		3.0	3.3	3.6	V
বিদ্যুৎ খরচ				1.5	ডব্লিউ
রিপল	পি-পি			100	এমভি
নিষ্পত্তি সময়	0V থেকে 3.3V পর্যন্ত			80	এম এস
কাঠামোগত বৈশিষ্ট্য
আকার			৪৭৪৪১৪		মিমি
ওজন			50		জি
পরিবেশ ব্যবহার করুন
অপারেটিং তাপমাত্রা		-৪০		70	°C
সংরক্ষণের তাপমাত্রা		-৪৫		75	°C
কম্পন	২০-২০০০ হার্জ, ৬.০৬ গ্রাম
প্রভাব	১০০০ গ্রাম, ০.৫ মিমি
নির্ভরযোগ্যতা
এমটিবিএফ			20000		h
অবিচ্ছিন্ন কাজের সময়			120		h

①: পুরো তাপমাত্রা পরিবর্তন প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤1°C/মিনিট, তাপমাত্রা পরিসীমা -40°C~+70°C

②: কম্পন অবস্থা 6.06G, 20Hz~2000Hz
