পরবর্তী প্রজন্মের 10-অক্ষ ইনারশিয়াল পরিমাপ ইউনিট যথার্থ নেভিগেশনের জন্য

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
মূল্য:	500$
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

গতিশীল পরিমাপ পরিসীমা:

500/2000 °/সে

Gyro পক্ষপাত স্থায়িত্ব:

0.8 °/ঘন্টা

এলোমেলো হাটা:

0.15°/√ঘণ্টা

অ্যাক্সিলারোমেট রেঞ্জ:

16/200 জি

সামগ্রিক মাত্রা:

47×44×14

ইন্টারফেস:

CAN/ SPI

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

সুনির্দিষ্ট ন্যাভিগেশনের জন্য ১০ অক্ষের আইএমইউ

জাইরো সহ ইনার্শিয়াল পরিমাপ ইউনিট

উচ্চ নির্ভুলতার আইএমইউ ত্বরণমাপক সেন্সর

পণ্যের বিবরণ

পরবর্তী প্রজন্মের 10-অক্ষ ইনারশিয়াল পরিমাপ ইউনিট যথার্থ নেভিগেশনের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

দ্য16488HB আইএমইউএটিতে উচ্চ-কার্যকারিতাসম্পন্ন এমইএমএস সেন্সর অন্তর্ভুক্ত রয়েছে যা ব্যতিক্রমী গতি সনাক্তকরণ ক্ষমতা প্রদান করে।উন্নত তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম গতিশীল পরিবেশে উচ্চ নির্ভুলতা নিশ্চিত করে. এই ইউনিট একটি আদর্শ বিকল্প হিসাবে কাজ করেঅ্যাডিস ১৬৪৯৭, যা ড্রোন চালিত যানবাহন এবং ম্যাপিং সিস্টেমের জন্য উচ্চতর পারফরম্যান্স প্রদান করে।

পণ্যের বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ±2000°/s গতিশীল পরিমাপ পরিসীমা; শূন্য পক্ষপাত স্থিতিশীলতাঃ 3°/h (GJB, 10S, Z-অক্ষ), 0.8°/h (ALLAN, Z-অক্ষ)
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:±200g গতিশীল পরিমাপ পরিসীমা; শূন্য পক্ষপাত স্থিতিশীলতাঃ 0.4mg (GJB, 10S), 0.06mg (ALLAN)
ত্রি-অক্ষীয় ডিজিটাল ম্যাগনেটোমিটার:2.5 গাউস
ডিজিটাল বারোমিটারঃ300mbar ~ 1100mbar
উচ্চ নির্ভরযোগ্যতাঃএমটিবিএফ ২০,০০০ ঘন্টা
সম্পূর্ণ তাপমাত্রা পরিসীমা (-40°C থেকে +80°C) এর মধ্যে নিশ্চিত নির্ভুলতাঃউচ্চ পারফরম্যান্স তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম
কম্পন প্রতিরোধ ক্ষমতাঃশক্তিশালী কম্পনের অধীনে কাজ করার জন্য উপযুক্ত (6.06 G, 20-2000 Hz)
আঘাত প্রতিরোধ ক্ষমতাঃবড় প্রভাবের অবস্থার অধীনে কাজ করার জন্য উপযুক্ত (1000 G, 0.5ms)

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মূল্য	সর্বাধিক মান	ইউনিট
জাইরোস্কোপ
গতিশীল পরিমাপ পরিসীমা			500	2000	°/s
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		0.8		°/ঘন্টা
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		1.6		°/ঘন্টা
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C থেকে +70°C, ধ্রুবক তাপমাত্রা), Z-অক্ষ		3		°/ঘন্টা
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C থেকে +70°C, ধ্রুবক তাপমাত্রা), এক্স-অক্ষ এবং ওয়াই-অক্ষ		6		°/ঘন্টা
শূন্য পক্ষপাত	জিরো-বিভাজক পরিসীমা, Z-অক্ষ		±0.07		°/s
শূন্য পক্ষপাত	শূন্য পক্ষপাতিত্ব পরিসীমা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		±0.2		°/s
সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত পরিবর্তন, Z- অক্ষ			±0.02		°/s
তাপমাত্রার উপর শূন্য পক্ষপাত পরিবর্তন, এক্স এবং ওয়াই অক্ষ			±0.06		°/s
ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ			0.002
ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, এক্স অক্ষ এবং ওয়াই অক্ষ			0.006
প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ			0.003		/s
দিন থেকে পুনরাবৃত্তি শুরু, এক্স অক্ষ এবং Y অক্ষ			0.009		°/s
বৈষম্যের উপর রৈখিক ত্বরণের প্রভাব			0.002		°/s/g
শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন			0.002		°/s/g
শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং সময় পরিবর্তন			0.002		°/s/g
স্কেল ফ্যাক্টর নির্ভুলতা, Z- অক্ষ			0.3		%
স্কেল ফ্যাক্টর নির্ভুলতা, এক্স এবং ওয়াই অক্ষ			0.6		%
স্কেল ফ্যাক্টর অ-রৈখিকতা, জেড-অক্ষ			0.01		% এফএস
স্কেল ফ্যাক্টর অ-রৈখিকতা, এক্স এবং ওয়াই অক্ষ			0.02		% এফএস
কৌণিক র্যান্ডম হাঁটা			0.15		°/√ ঘন্টা
গোলমাল ঘনত্ব			0.001		°/s/√Hz
রেজোলিউশন			3.০৫২*১০-৭		/s/LSB
ব্যান্ডউইথ			200		হার্টজ
অ্যাক্সিলেরোমিটার
গতিশীল পরিমাপ পরিসীমা			16	200	জি
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.06		এমজি
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C থেকে +70°C, ধ্রুবক তাপমাত্রা)		0.4		এমজি
শূন্য পক্ষপাত পরিসীমা			2		এমজি
পুরো তাপমাত্রা পরিসরের মধ্যে শূন্য পক্ষপাতের পরিবর্তন, পিক-টু-পিক মান		4		এমজি
ধারাবাহিক স্টার্টের পুনরাবৃত্তিযোগ্যতা			0.5		এমজি
দৈনিক ভিত্তিতে পুনরাবৃত্তি শুরু			0.8		এমজি
শূন্য পক্ষপাতের তাপমাত্রা সহগ		0.05	0.1		mg/°C
স্কেল ফ্যাক্টর নির্ভুলতা			0.5		%
স্কেল ফ্যাক্টর অ-রৈখিকতা			0.1		% এফএস
বেগ বেগম হাঁটা			0.029		m/s/√hr
গোলমাল ঘনত্ব			0.025		mg/√Hz
রেজোলিউশন			1.২২১*১০-৮		g/LSB
ব্যান্ডউইথ			200		হার্টজ
ম্যাগনেটমিটার
চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রগ, সিক্সি		±13		গাউস
চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রজ,জ		±২৫		গাউস
রেজোলিউশন			0.3		μT
রুটের সঠিকতা	30 μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25°C		±২।5		ডিগ
গতিশীল পরিমাপ পরিসীমা			2.5		গাউস
শূন্য পক্ষপাত	অ চৌম্বকীয় পরিবেশ		15		বাগাস
ব্যারোমিটার
গতিশীল পরিমাপ পরিসীমা		300		1100	এমবিআর
শূন্য পক্ষপাত			4.5		এমবিআর
যোগাযোগ ইন্টারফেস
একমুখী এসপিআই	বাউড রেট			15	এমএইচজি
একমুখী CAN	বাউড রেট			1	এমএইচজি
নমুনা সংগ্রহের ঘন ঘন	এসপিআই	2460	2460		হার্টজ
নমুনা সংগ্রহের ঘন ঘন	হতে পারে	200
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ		3.0	3.3	3.6	V
বিদ্যুৎ খরচ				1.5	ডব্লিউ
রিপল	পি-পি			100	এমভি
নিষ্পত্তি সময়	0V থেকে 3.3V পর্যন্ত			80	এম এস
কাঠামোগত বৈশিষ্ট্য
আকার			৪৭৪৪১৪		মিমি
ওজন			50		জি
পরিবেশ ব্যবহার করুন
অপারেটিং তাপমাত্রা		-৪০		70	°C
সংরক্ষণের তাপমাত্রা		-৪৫		75	°C
কম্পন			২০-২০০০ হার্জ, ৬.০৬ গ্রাম
প্রভাব			১০০০ গ্রাম, ০.৫ মিমি
নির্ভরযোগ্যতা
এমটিবিএফ			20000		h
অবিচ্ছিন্ন কাজের সময়			120		h

①: পুরো তাপমাত্রা পরিবর্তনের প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤1°C/মিনিট এবং তাপমাত্রার পরিসীমা -40°C থেকে +70°C

②: কম্পন অবস্থা 6.06 G, 20Hz থেকে 2000Hz

রূপরেখা

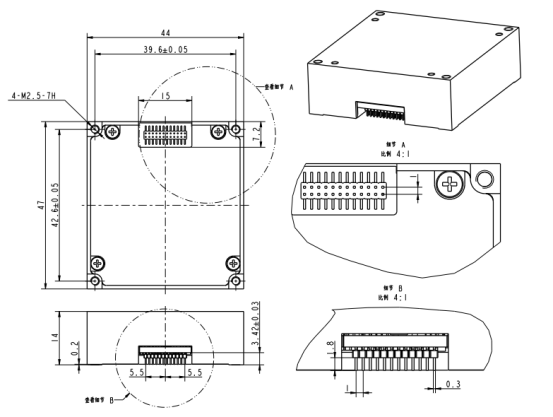

Technical outline drawing and dimensions of the 16488HB IMU unit measuring 47Ã44Ã14 mm
