ইন্টিগ্রেটেড সেন্সর ফিউশন অ্যালগরিদম সহ অল-ইন-ওয়ান 10-অক্ষ স্মার্ট আইএমইউ

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

3°/ঘণ্টা

জিরো-বায়াস রেঞ্জ, Z-অক্ষ:

±0.07°/সে

জিরো-বায়াস রেঞ্জ, এক্স-অক্ষ এবং Y-অক্ষ:

±0.2°/সে

কৌণিক এলোমেলো হাঁটা:

0.15°/ √ঘণ্টা

শব্দ ঘনত্ব:

0.001°/s/ √Hz

ব্যান্ডউইথ:

200Hz

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

১০ অক্ষের স্মার্ট আইএমইউ সেন্সর

সেন্সর ফিউশন অ্যালগরিদম সহ IMU

ইন্টিগ্রেটেড অ্যাক্সিলেরোমিটার গিরো মডিউল

পণ্যের বিবরণ

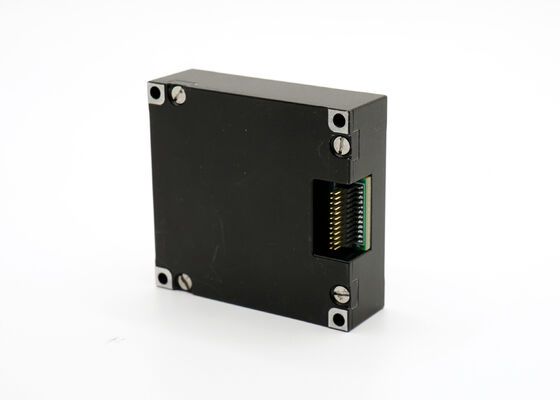

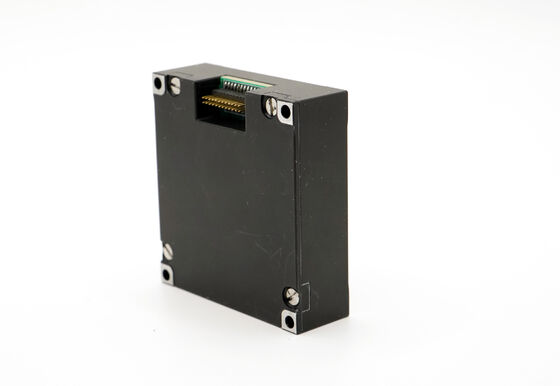

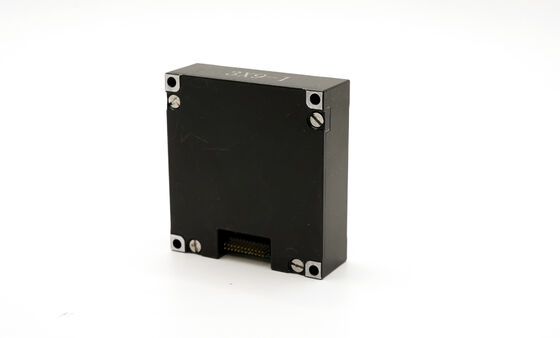

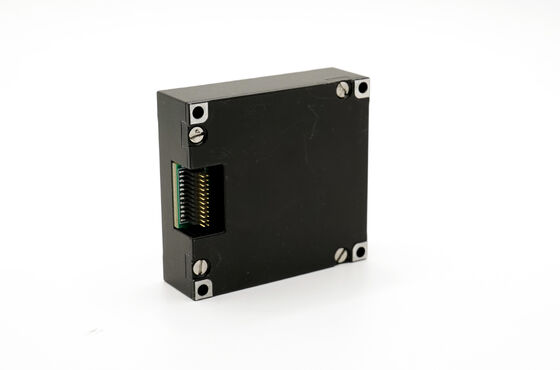

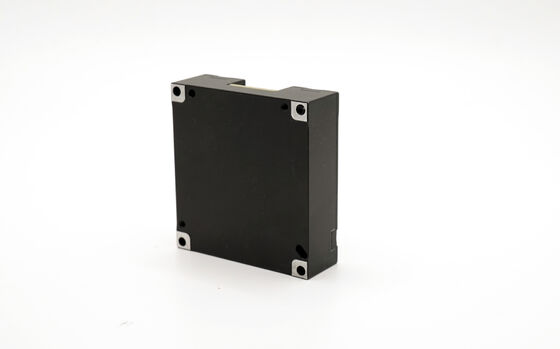

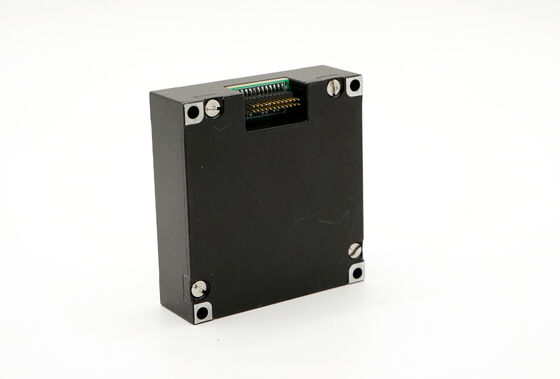

ইন্টিগ্রেটেড সেন্সর ফিউশন অ্যালগরিদম সহ অল-ইন-ওয়ান 10-অক্ষ স্মার্ট আইএমইউ

১৬৪৮৮এইচবি আইএমইউ হল একটি সম্পূর্ণ ইনার্শিয়াল পরিমাপ ব্যবস্থা যা একটি তিন অক্ষের জাইরোস্কোপ, ত্বরণমাপক, চৌম্বকমাপক এবং চাপ সেন্সরকে একত্রিত করে। তাপমাত্রার জন্য ত্রুটি ক্ষতিপূরণ বৈশিষ্ট্যযুক্ত,ভুল সমন্বয়, এবং অন্যান্য কারণ, এটি গতিশীল এবং স্ট্যাটিক বিশ্লেষণের জন্য সঠিক এবং নির্ভরযোগ্য পরিমাপ সরবরাহ করে, এসপিআই বা ইউএআরটি এর মাধ্যমে ডেটা আউটপুট করে।

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
জাইরোস্কোপ	গতিশীল পরিমাপ পরিসীমা			500	2000	°/s
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		0.8		°/ঘন্টা
		অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		1.6		°/ঘন্টা
		10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা), জেড-অক্ষ		3		°/ঘন্টা
		10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা), এক্স অক্ষ এবং ওয়াই অক্ষ		6		°/ঘন্টা
	শূন্য পক্ষপাত	জিরো-বিভাজক পরিসীমা, Z-অক্ষ		±0.07		°/s
		শূন্য পক্ষপাতিত্ব পরিসীমা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		±0.2		°/s
		সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাতের পরিবর্তন, Z- অক্ষ 1		±0.02		°/s
		তাপমাত্রার উপর শূন্য পক্ষপাত পরিবর্তন, এক্স এবং ওয়াই অক্ষ ১		±0.06		°/s
		ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.002
		পরপর স্টার্ট পুনরাবৃত্তিযোগ্যতা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		0.006
		প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.003		/s
		দিন থেকে পুনরাবৃত্তি শুরু, এক্স অক্ষ এবং Y অক্ষ		0.009		°/s
		প্রান্তিক ত্বরণের প্রভাব প্রান্তিকতার উপর		0.002		°/s/g
		শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন 2		0.002		°/s/g
		শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং সময় পরিবর্তন 2		0.002		°/s/g
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা, Z- অক্ষ		0.3		%
		স্কেল ফ্যাক্টর যথার্থতা, এক্স এবং ওয়াই অক্ষ		0.6		%
		স্কেল ফ্যাক্টর অ-রৈখিকতা, জেড-অক্ষ		0.01		% এফএস
		স্কেল ফ্যাক্টর অ-রৈখিকতা, এক্স এবং ওয়াই অক্ষ		0.02		% এফএস
	কৌণিক র্যান্ডম হাঁটা			0.15		°/ √ ঘন্টা
	গোলমাল ঘনত্ব			0.001		°/s/ √Hz
	রেজোলিউশন			3.052*10-7		/s/LSB
	ব্যান্ডউইথ			200		হার্টজ
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা			16	200	জি
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.06		এমজি
	শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা)		0.4		এমজি
	শূন্য পক্ষপাত	শূন্য পক্ষপাত পরিসীমা		2		এমজি
		পুরো তাপমাত্রা পরিসরের মধ্যে শূন্য পক্ষপাতের পরিবর্তন, পিক-টু-পিক মান 1		4		এমজি
		ধারাবাহিক স্টার্টের পুনরাবৃত্তিযোগ্যতা		0.5		এমজি
		পুনরাবৃত্তিযোগ্যতা প্রতিদিন শুরু হয়		0.8		এমজি
		শূন্য পক্ষপাতের তাপমাত্রা সহগ		0.05	0.1	mg/°C
ম্যাগনেটমিটার	চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রগ, সিক্সি		±13		গাউস
	চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রজ,জ		±২৫		গাউস
	রেজোলিউশন			0.3		μT
	রুটের সঠিকতা	30 μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25 °C		±২।5		ডিগ
	গতিশীল পরিমাপ পরিসীমা			2.5		গাউস
	শূন্য পক্ষপাত	অ চৌম্বকীয় পরিবেশ		15		বাগাস
ব্যারোমিটার	গতিশীল পরিমাপ পরিসীমা		300		1100	এমবিআর
ব্যারোমিটার	শূন্য পক্ষপাত			4.5		এমবিআর
যোগাযোগ ইন্টারফেস	একমুখী এসপিআই	বাউড রেট			15	এমএইচজি
	একমুখী সি এ এন	বাউড রেট			1	এমএইচজি
	নমুনা সংগ্রহের ঘন ঘন	এসপিআই		2460	2460	হার্টজ
	নমুনা সংগ্রহের ঘন ঘন	হতে পারে		200
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ		3.0	3.3	3.6	V
	বিদ্যুৎ খরচ				1.5	ডব্লিউ
	রিপল	পি-পি			100	এমভি
	নিষ্পত্তি সময়	০ ভোল্ট থেকে ৩ ভোল্ট			80	এম এস
কাঠামোগত বৈশিষ্ট্য	আকার			৪৭৪৪১৪		মিমি
কাঠামোগত বৈশিষ্ট্য	ওজন			50		জি
নির্ভরযোগ্যতা	এমটিবিএফ			20000		h
নির্ভরযোগ্যতা	অবিচ্ছিন্ন কাজের সময়			120		h
①: পুরো তাপমাত্রা পরিবর্তন প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤ 1 °C/মিনিট এবং তাপমাত্রা পরিসীমা -40 °C ~ + 70 °C ②: কম্পনের অবস্থা 6.06 G, 20Hz ~ 2000Hz

টেবিল ১. 16488HB পণ্য সূচক
