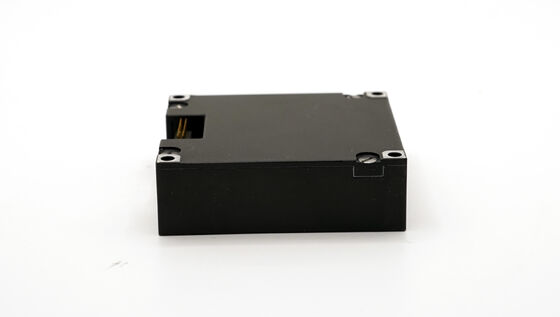

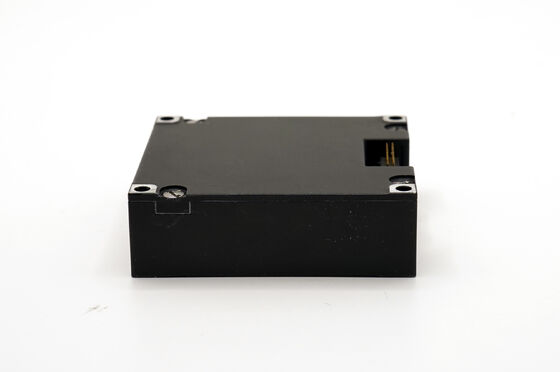

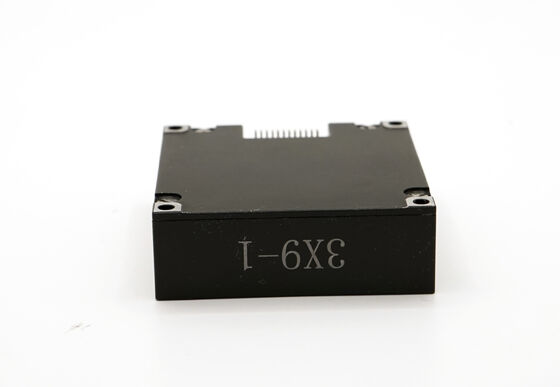

10-অক্ষীয় ইনার্শিয়াল নেভিগেশন সেন্সর আইএমইউ 3-অক্ষীয় অ্যাক্সেলরোমিটার জাইরো ম্যাগনেটমিটার বারোমিটার সহ

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488 এইচবি
MOQ.:	1
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

জাইরোস্কোপ পরিসীমা:

500/ 2000°/সে

শূন্য পক্ষপাত স্থায়িত্ব:

0.8 °/ঘন্টা

স্কেল ফ্যাক্টর নির্ভুলতা, Z-অক্ষ:

0.3%

কৌণিক এলোমেলো হাঁটা:

0.15 °/ √hr

শব্দ ঘনত্ব:

0.001°/s/ √Hz

ব্যান্ডউইথ:

200Hz

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

বারোমিটার সহ 10-অক্ষের আইএমইউ সেন্সর

৩ অক্ষের ত্বরণমাপক গিরো ম্যাগনেটোমিটার

জাইরোস্কোপ সহ ইনার্শিয়াল নেভিগেশন সেন্সর

পণ্যের বিবরণ

১০-অক্ষীয় ইনার্শিয়াল নেভিগেশন সেন্সর আইএমইউ

৩ অক্ষের ত্বরণমাপক, গিরোস্কোপ, ম্যাগনেটোমিটার, এবং ব্যারোমিটার সমন্বিত গতি এবং পরিবেশ সংবেদনের জন্য।

অল-ইন-ওয়ান ইনার্শিয়াল পরিমাপ ইউনিট

16488HB আইএমইউ হল একটি সম্পূর্ণ ইনার্শিয়াল পরিমাপ ইউনিট যা 3 অক্ষের গিরোস্কোপ, অ্যাক্সিলরোমিটার, ম্যাগনেটোমিটার এবং বারোমিটার দিয়ে সজ্জিত। এটি তাপমাত্রা পরিবর্তনের জন্য ক্ষতিপূরণ দেয়, ভুল সমন্বয়,এবং অ-রৈখিকতা, অত্যন্ত গুরুত্বপূর্ণ সিস্টেম ইন্টিগ্রেশনের জন্য এসপিআই বা ইউএআরটি যোগাযোগের মাধ্যমে উচ্চ নির্ভুলতা এবং নির্ভরযোগ্য ডেটা আউটপুট নিশ্চিত করে।

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
জাইরোস্কোপ	গতিশীল পরিমাপ পরিসীমা			500	2000	°/s
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		0.8		°/ঘন্টা
		অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		1.6		°/ঘন্টা
		10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা), জেড-অক্ষ		3		°/ঘন্টা
		10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা), এক্স অক্ষ এবং ওয়াই অক্ষ		6		°/ঘন্টা
	শূন্য পক্ষপাত	জিরো-বিভাজক পরিসীমা, Z-অক্ষ		±0.07		°/s
		শূন্য পক্ষপাতিত্ব পরিসীমা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		±0.2		°/s
		সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাতের পরিবর্তন, Z- অক্ষ 1		±0.02		°/s
		তাপমাত্রার উপর শূন্য পক্ষপাত পরিবর্তন, এক্স এবং ওয়াই অক্ষ ১		±0.06		°/s
		ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.002
		পরপর স্টার্ট পুনরাবৃত্তিযোগ্যতা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		0.006
		প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.003		/s
		দিন থেকে পুনরাবৃত্তি শুরু, এক্স অক্ষ এবং Y অক্ষ		0.009		°/s
		প্রান্তিক ত্বরণের প্রভাব প্রান্তিকতার উপর		0.002		°/s/g
		শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন 2		0.002		°/s/g
		শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং সময় পরিবর্তন 2		0.002		°/s/g
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা, Z- অক্ষ		0.3		%
		স্কেল ফ্যাক্টর যথার্থতা, এক্স এবং ওয়াই অক্ষ		0.6		%
		স্কেল ফ্যাক্টর অ-রৈখিকতা, জেড-অক্ষ		0.01		% এফএস
		স্কেল ফ্যাক্টর অ-রৈখিকতা, এক্স এবং ওয়াই অক্ষ		0.02		% এফএস
	কৌণিক র্যান্ডম হাঁটা			0.15		°/ √ ঘন্টা
	গোলমাল ঘনত্ব			0.001		°/s/ √Hz
	রেজোলিউশন			3.052*10-7		/s/LSB
	ব্যান্ডউইথ			200		হার্টজ
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা			16	200	জি
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.06		এমজি
	শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40 °C ~ + 70 °C, ধ্রুবক তাপমাত্রা)		0.4		এমজি
	শূন্য পক্ষপাত	শূন্য পক্ষপাত পরিসীমা		2		এমজি
		পুরো তাপমাত্রা পরিসরের মধ্যে শূন্য পক্ষপাতের পরিবর্তন, পিক-টু-পিক মান 1		4		এমজি
		ধারাবাহিক স্টার্টের পুনরাবৃত্তিযোগ্যতা		0.5		এমজি
		পুনরাবৃত্তিযোগ্যতা প্রতিদিন শুরু হয়		0.8		এমজি
		শূন্য পক্ষপাতের তাপমাত্রা সহগ		0.05	0.1	mg/°C

টেবিল ১. 16488HB পণ্য সূচক

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা		0.5		%
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর অ-রৈখিকতা		0.1		% এফএস
	বেগ বেগম হাঁটা			0.029		m/s/ √hr
	গোলমাল ঘনত্ব			0.025		mg/ √Hz
	রেজোলিউশন			1.221*10-8		g/LSB
	ব্যান্ডউইথ			200		হার্টজ
ম্যাগনেটমিটার	চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রগ, সিক্সি		±13		গাউস
	চৌম্বকীয় ক্ষেত্রের পরিসীমা	ব্রজ,জ		±২৫		গাউস
	রেজোলিউশন			0.3		μT
	রুটের সঠিকতা	30 μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25 °C		±২।5		ডিগ
	গতিশীল পরিমাপ পরিসীমা			2.5		গাউস
	শূন্য পক্ষপাত	অ চৌম্বকীয় পরিবেশ		15		বাগাস
ব্যারোমিটার	গতিশীল পরিমাপ পরিসীমা		300		1100	এমবিআর
ব্যারোমিটার	শূন্য পক্ষপাত			4.5		এমবিআর
যোগাযোগ ইন্টারফেস	একমুখী এসপিআই	বাউড রেট			15	এমএইচজি
	একমুখী সি এ এন	বাউড রেট			1	এমএইচজি
	নমুনা সংগ্রহের ঘন ঘন	এসপিআই		2460	2460	হার্টজ
	নমুনা সংগ্রহের ঘন ঘন	হতে পারে		200
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ		3.0	3.3	3.6	V
	বিদ্যুৎ খরচ				1.5	ডব্লিউ
	রিপল	পি-পি			100	এমভি
	নিষ্পত্তি সময়	০ ভোল্ট থেকে ৩ ভোল্ট			80	এম এস
কাঠামোগত বৈশিষ্ট্য	আকার			৪৭৪৪১৪		মিমি
কাঠামোগত বৈশিষ্ট্য	ওজন			50		জি
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা		-৪০		70	°C
	সংরক্ষণের তাপমাত্রা		-৪৫		75	°C
	কম্পন			২০-২০০০ হার্জ, 6.০৬ গ্রাম
	প্রভাব			১০০০ গ্রাম,0.5ms
নির্ভরযোগ্যতা	এমটিবিএফ			20000		h
নির্ভরযোগ্যতা	অবিচ্ছিন্ন কাজের সময়			120		h
①: পুরো তাপমাত্রা পরিবর্তন প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤ 1 °C/মিনিট এবং তাপমাত্রা পরিসীমা -40 °C ~ + 70 °C ②: কম্পনের অবস্থা 6.06 G, 20Hz ~ 2000Hz
