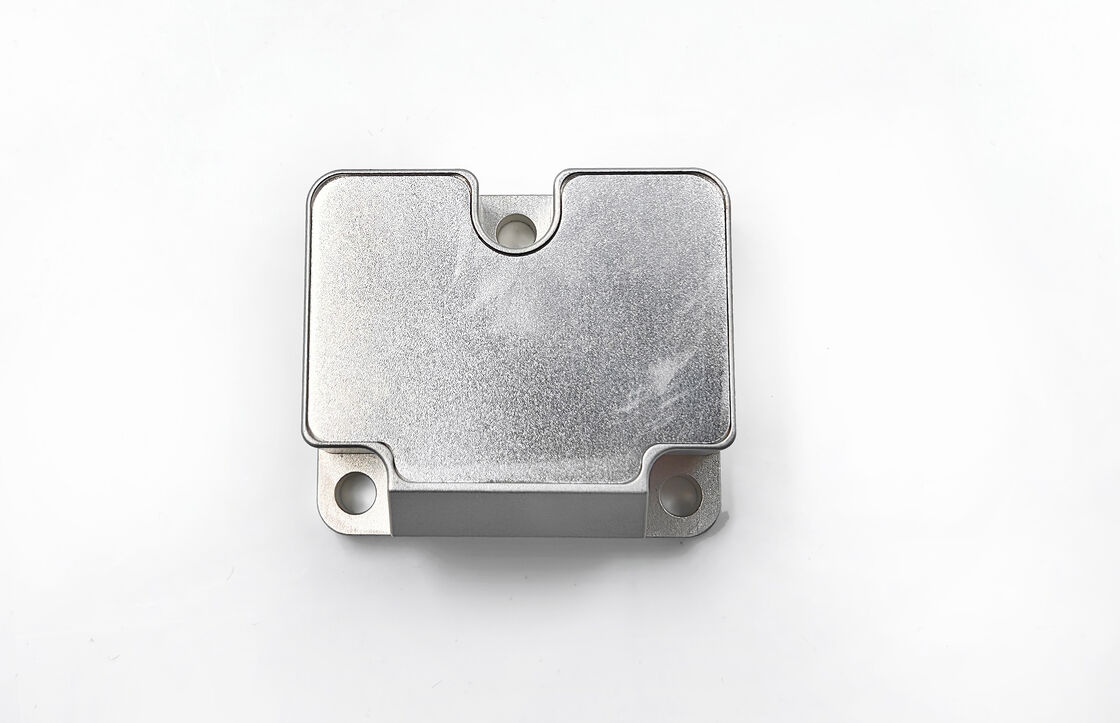

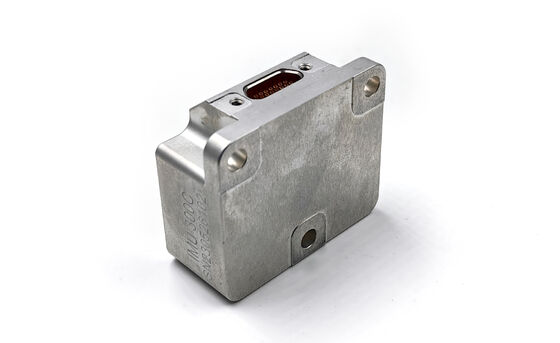

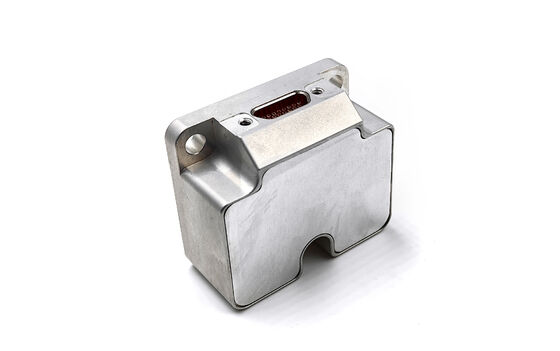

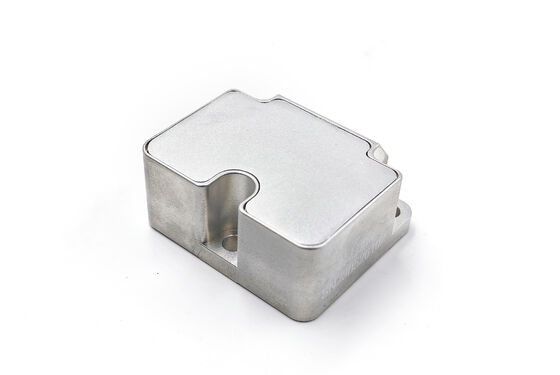

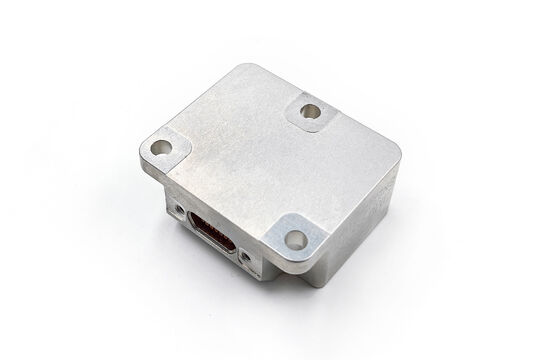

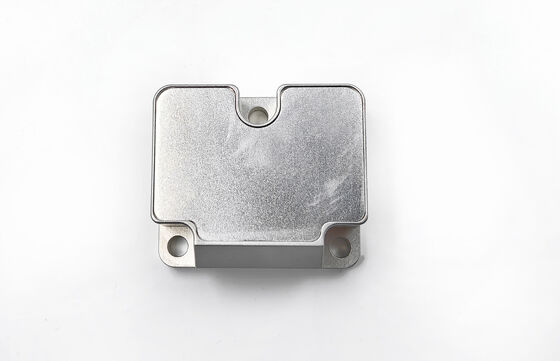

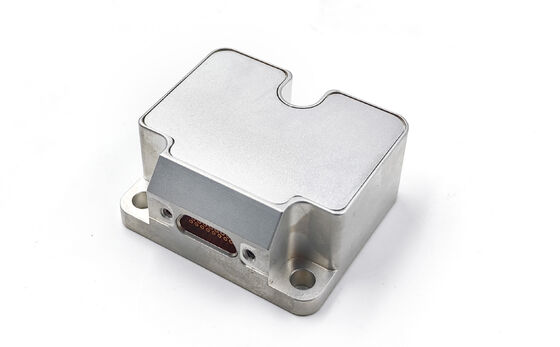

৩ অক্ষের অ্যাক্সিলেরোমিটার গিরোস্কোপ সহ নেভিগেশন গ্রেড এমইএমএস আইএমইউ

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	IMU6-4
MOQ.:	1
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

ওজন:

55 ± 5 জি

পরিমাপ পরিসীমা:

± 400 °/s

শূন্য পক্ষপাতের অস্থিরতা:

1°/ঘন্টা

এলোমেলো হাটা:

0.15./√ঘ

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

10 °/ঘন্টা

শূন্য পক্ষপাত ত্বরণ সংবেদনশীলতা:

1°/ঘণ্টা/গ্রাম

স্কেল ফ্যাক্টর অরৈখিকতা:

300ppm

ব্যান্ডউইথ:

250hz

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

নেভিগেশন গ্রেডের এমইএমএস আইএমইউ সেন্সর

৩ অক্ষের অ্যাক্সিলরোমিটার গিরোস্কোপ

গিরোস্কোপ সহ এমইএমএস আইএমইউ

পণ্যের বিবরণ

৩ অক্ষের অ্যাক্সিলেরোমিটার ও গিরোস্কোপ সহ নেভিগেশন গ্রেড এমইএমএস আইএমইউ

গঠন ও কার্যকারিতা

ইনার্শিয়াল পরিমাপ ইউনিট একাধিক যথার্থ সেন্সর এবং প্রসেসিং উপাদান একীভূত করেঃ

কৌণিক হার পরিমাপের জন্য তিন অক্ষের জাইরোস্কোপ
ত্বরণ পরিমাপের জন্য তিন অক্ষের ত্বরণমাপক
তিন অক্ষের ঢাল কোণ সেন্সর (ঐচ্ছিক)
পরিবেশগত ক্ষতিপূরণের জন্য তাপমাত্রা সেন্সর
উন্নত অ্যালগরিদম সহ সিগন্যাল প্রসেসিং বোর্ড
শক্তিশালী যান্ত্রিক কাঠামো
ব্যাপক সফটওয়্যার স্যুট

সিস্টেমটি তিন-অক্ষের কৌণিক হার, ত্বরণ, এবং ক্যারিয়ারের ঢাল কোণ পরিমাপ করে, তারপর ক্ষতিপূরণ তথ্য আউটপুট (তাপমাত্রা ক্ষতিপূরণ সহ, ইনস্টলেশন ভুল সমন্বয় ক্ষতিপূরণ,এবং অ-রৈখিক ক্ষতিপূরণ) একটি RS-422 সিরিয়াল পোর্টের মাধ্যমে স্ট্যান্ডার্ড যোগাযোগ প্রোটোকল ব্যবহার করে.

জাইরোস্কোপের প্রযুক্তিগত বৈশিষ্ট্য

প্যারামিটার	ইউনিট	পরীক্ষার শর্ত	আই এম ইউ ৬-৪	IMU6-4A	আইএমইউ৬-৪বি	আই এম ইউ ৬-৪ সি
পরিমাপ পরিসীমা	°/s		±400	±400	±400	±2000
শূন্য পক্ষপাতের অস্থিরতা	°/ঘন্টা	অ্যালান ভ্যারিয়েন্স	1	0.1	0.05	3
শূন্য পক্ষপাতের স্থিতিশীলতা	°/ঘন্টা	1s মসৃণ, RMS, স্বাভাবিক তাপমাত্রা	10	5	1	20
পূর্ণ তাপমাত্রায় শূন্য পক্ষপাত বৈচিত্র্য	°/ঘন্টা	10s মসৃণ, RMS, তাপমাত্রা পরিবর্তন হার 1 °C/মিনিট	20	10	2	40
এলোমেলো হাঁটা	./√h	অ্যালান ভ্যারিয়েন্স	0.15	0.05	0.02	0.3
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	°/ঘন্টা	Q = 6, স্বাভাবিক তাপমাত্রা	10	5	1	20
শূন্য পক্ষপাত ত্বরণের সংবেদনশীলতা	°/ঘন্টা/গ্রাম	± 1g এ পরীক্ষা	1	1	1	1
রেজোলিউশন	°/ঘন্টা		2	1	0.5	5
আউটপুট গোলমাল	°/s	পিক (অর্ধ পিক, এসটিডি * 3)	0.3	0.25	0.15	0.45
স্কেল ফ্যাক্টর অ-রৈখিকতা	পিপিএম	স্বাভাবিক তাপমাত্রা	300
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	Q = 3, স্বাভাবিক তাপমাত্রা	300
ক্রস কপলিং	%	স্বাভাবিক তাপমাত্রা	0.2
ব্যান্ডউইথ	হার্টজ		250	250	150	250

অ্যাক্সেলরোমিটার প্রযুক্তিগত বিবরণ

প্যারামিটার	ইউনিট	পরীক্ষার শর্ত	IMU6-4y-1	আই এম ইউ ৬-৪-২	আই এম ইউ ৬-৪
পরিমাপ পরিসীমা	জি		±10	±20	±40
শূন্য পক্ষপাতের স্থিতিশীলতা	এমজি	1s মসৃণ, RMS, স্বাভাবিক তাপমাত্রা	0.1	0.2	0.3
পূর্ণ তাপমাত্রায় শূন্য পক্ষপাত বৈচিত্র্য	এমজি	10s মসৃণ, RMS, তাপমাত্রা পরিবর্তন হার 1 °C/মিনিট	3	3	5
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	এমজি	Q = 6, স্বাভাবিক তাপমাত্রা	0.2	0.5	1
রেজোলিউশন	এমজি		0.1	0.1	0.1
স্কেল ফ্যাক্টর অ-রৈখিকতা	পিপিএম	স্বাভাবিক তাপমাত্রা	500
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	Q = 3, স্বাভাবিক তাপমাত্রা	500
ক্রস কপলিং	%	স্বাভাবিক তাপমাত্রা	0.2
ব্যান্ডউইথ	হার্টজ		150

প্রান্তিকতা কোণ প্রযুক্তিগত বিবরণ

প্যারামিটার	ইউনিট	IMU6-4y-x
পরিমাপ পরিসীমা	জি	± ১।7
শূন্য পক্ষপাতের স্থিতিশীলতা (এক সেকেন্ডের মসৃণতা)	এমজি	0.5
স্কেল ফ্যাক্টর অ-রৈখিকতা	পিপিএম	500

বৈদ্যুতিক বৈশিষ্ট্য

প্যারামিটার	ইউনিট	আই এম ইউ ৬-৪
ভোল্টেজ	V	+৫±০।5
স্টার্ট বর্তমান	mA	<৪০০
স্থিতিশীল অবস্থায় বিদ্যুৎ খরচ	ডব্লিউ	<১।2
রিপল	এমভি	100

পরিবেশগত অভিযোজন

প্যারামিটার	ইউনিট	IMU6-4y-x
অপারেটিং তাপমাত্রা	°C	-৪৫-৮৫
সংরক্ষণের তাপমাত্রা	°C	-৫৫-১০৫

অতিরিক্ত বিশেষ উল্লেখ

প্যারামিটার	ইউনিট	IMU6-4y-x
ওজন	জি	৫৫±৫
শুরু সময়	s	1

রূপরেখা
