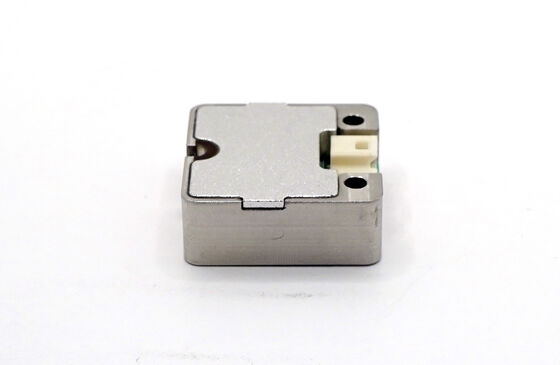

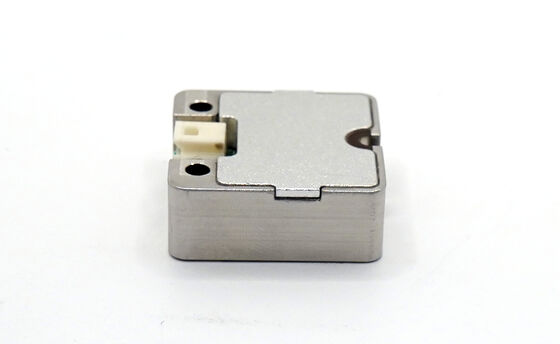

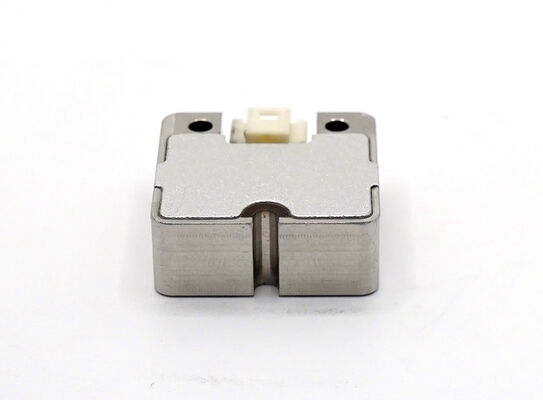

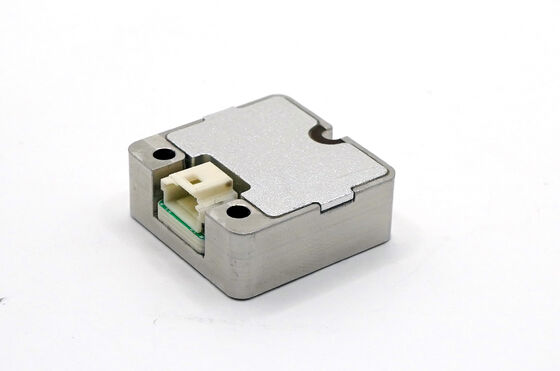

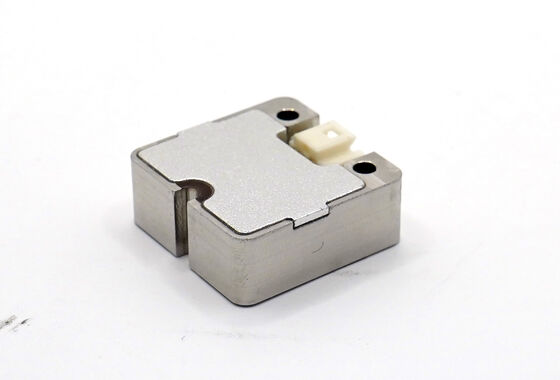

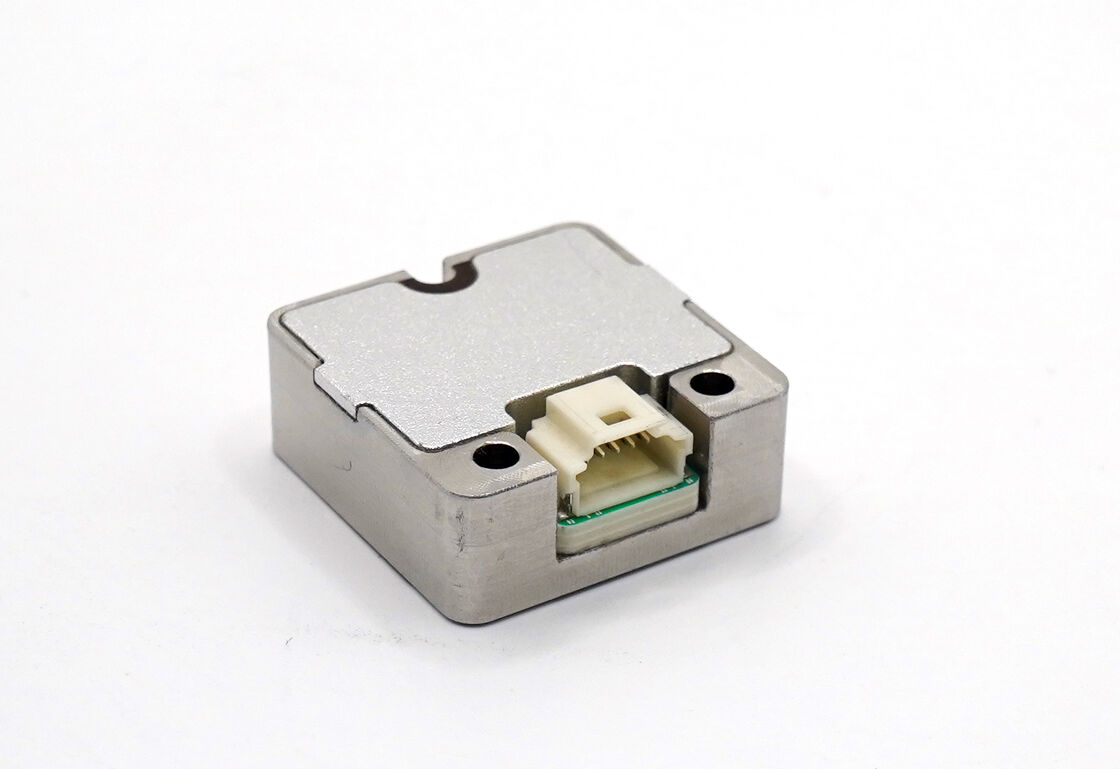

নেভিগেশনের জন্য সম্পূর্ণ ত্রুটি ক্ষতিপূরণ সহ রিয়েল-টাইম 6-অক্ষের আইএমইউ

নেভিগেশনের জন্য সম্পূর্ণ ত্রুটি ক্ষতিপূরণ সহ রিয়েল-টাইম 6-অক্ষের আইএমইউ

ব্র্যান্ড নাম: FIREPOWER
মডেল নম্বর: IMU115
MOQ.: 1
মূল্য: 200$
অর্থ প্রদানের শর্তাবলী: এল/সি, টি/টি
সরবরাহের ক্ষমতা: 2000/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
গতিশীল পরিমাপ পরিসীমা:
500º/সে
শূন্য পক্ষপাত স্থিতিশীলতা:
3.0º/ঘন্টা
শূন্য পক্ষপাত পরিসীমা:
±0.2º/সে
ব্যান্ডউইথ:
80Hz
আকার:
22.4 × 22.4 × 9.5 মিমি
কমিউনিকেশন ইন্টারফেস:
1-ওয়ে ইউআরটি
প্যাকেজিং বিবরণ:
স্পঞ্জযুক্ত কার্টন
যোগানের ক্ষমতা:
2000/মাস
বিশেষভাবে তুলে ধরা:

ত্রুটি ক্ষতিপূরণ সহ 6-অক্ষের আইএমইউ

,

রিয়েল-টাইম আইএমইউ ত্বরণমাপক

,

সম্পূর্ণ ক্ষতিপূরণ সহ নেভিগেশন জাইরো

পণ্যের বিবরণ
নেভিগেশনের জন্য সম্পূর্ণ ত্রুটি ক্ষতিপূরণ সহ রিয়েল-টাইম ৬-অক্ষ IMU
পণ্য ওভারভিউ

IMU115 হল একটি উচ্চ-কার্যকারিতা জড়তা পরিমাপ ইউনিট (IMU), যা মাইক্রো-মেকানিক্যাল MEMS প্রযুক্তির উপর ভিত্তি করে তৈরি করা হয়েছে, যেখানে বিল্ট-ইন জাইরোস্কোপ এবং অ্যাক্সিলোমিটার রয়েছে যা ৩-অক্ষীয় কৌণিক বেগ এবং ৩-অক্ষীয় ত্বরণ প্রদান করে। ব্যতিক্রমী নির্ভরযোগ্যতা এবং পরিবেশগত অভিযোজনযোগ্যতার জন্য ডিজাইন করা হয়েছে, এই ইউনিটটি বুদ্ধিমান ড্রাইভিং, মোবাইল যোগাযোগ, ম্যাপিং এবং স্থিতিশীলতা প্ল্যাটফর্মের জন্য উপযুক্ত।

প্রধান বৈশিষ্ট্য
  • ত্রি-অক্ষ ডিজিটাল জাইরোস্কোপ:
    • ±250º/s গতিশীল পরিমাপের পরিসীমা (500º/s ঐচ্ছিক)
    • শূন্য পক্ষপাত স্থিতিশীলতা: 10º/h (GJB, 10s, সাধারণ), 6.0º/h (ALLAN, সাধারণ)
  • ট্রাইঅ্যাক্সিয়াল ডিজিটাল অ্যাক্সিলোমিটার:
    • ±4g গতিশীল পরিসীমা (16g পর্যন্ত কনফিগারযোগ্য)
    • শূন্য-পক্ষপাত স্থিতিশীলতা: 0.12 mg (GJB, 10s), 0.065 mg (ALLAN)
  • MTBF > 20,000 ঘন্টা সহ উচ্চ নির্ভরযোগ্যতা
  • পূর্ণ তাপমাত্রা পরিসীমা নির্ভুলতা (-40℃ থেকে 80℃) বিল্ট-ইন ক্যালিব্রেশন সহ
  • শক্তিশালী কম্পন অবস্থার অধীনে শক্তিশালী কর্মক্ষমতা
  • 1-ওয়ে UART ইন্টারফেস
অ্যাপ্লিকেশন
  • বুদ্ধিমান ড্রাইভিং সিস্টেম
  • মোবাইল যোগাযোগ প্ল্যাটফর্ম
  • নির্ভুল ম্যাপিং
  • স্থিতিশীলতা প্ল্যাটফর্ম
প্রযুক্তিগত বৈশিষ্ট্য
পরামিতি পরীক্ষার শর্তাবলী ন্যূনতম সাধারণ সর্বোচ্চ ইউনিট
জাইরোস্কোপ
গতিশীল পরিসীমা 250 500 º/s
শূন্য পক্ষপাত স্থিতিশীলতা অ্যালান ভেরিয়েন্স 3.0 º/h
শূন্য পক্ষপাত স্থিতিশীলতা 10s গড় (-40℃ থেকে +80℃) 6.0 º/h
শূন্য পক্ষপাত পরিসীমা ±0.2 º/s
শূন্য পক্ষপাত তাপমাত্রা পরিবর্তন ±0.3 º/s
স্কেল ফ্যাক্টর নির্ভুলতা 0.2 %
স্কেল ফ্যাক্টর অ-রৈখিকতা 0.02 %FS
ব্যান্ডউইথ 80 Hz
অ্যাক্সিলোমিটার
গতিশীল পরিসীমা 4 16 g
শূন্য পক্ষপাত স্থিতিশীলতা অ্যালান ভেরিয়েন্স 0.065 mg
শূন্য পক্ষপাত স্থিতিশীলতা 10s গড় (-40℃ থেকে +80℃) 0.12 mg
শূন্য পক্ষপাত পরিসীমা ±3 mg
শূন্য পক্ষপাত তাপমাত্রা পরিবর্তন ±6 mg
স্কেল ফ্যাক্টর নির্ভুলতা 0.3 %
স্কেল ফ্যাক্টর অ-রৈখিকতা 0.03 %FS
ব্যান্ডউইথ 80 Hz
যোগাযোগ ইন্টারফেস
1-ওয়ে UART বাউড রেট 115.2 460.8 Kbps
UART নমুনা ফ্রিকোয়েন্সি 200 1000 Hz
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ 4.5 5 5.5 V
বিদ্যুৎ খরচ 0.35 W
রিপল P-P 20 mV
কাঠামোগত বৈশিষ্ট্য
আকার 22.4*22.4*9.5 মিমি
ওজন 16 g
পরিবেশগত বৈশিষ্ট্য
অপারেটিং তাপমাত্রা -40 80
সংরক্ষণ তাপমাত্রা -45 85
কম্পন 20-2000Hz, 3g
প্রভাব 1000g, 0.5ms
MTBF 20,000 h
ক্রমাগত অপারেশন 120 h
দ্রষ্টব্য: সম্পূর্ণ তাপমাত্রা পরিসরের জন্য শূন্য পক্ষপাত গণনা তাপমাত্রা পরিবর্তনের হার ধরে নেয় ≤1℃/মিনিট (-40℃ থেকে +80℃)
বৈদ্যুতিক ইন্টারফেস
