ADIS16475 MEMS জড়তা পরিমাপ একক মডিউল স্পাই ইন্টারফেস সহ

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16475 সি
MOQ.:	1
মূল্য:	200$
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি
সরবরাহের ক্ষমতা:	নমুনার জন্য 1 সপ্তাহ

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

gyro পরিমাপ পরিসীমা:

±500°/সে

স্কেল ফ্যাক্টর অরৈখিকতা:

100 পিপিএম

এলোমেলো হাটা:

0.15°/√ঘণ্টা

ব্যান্ডউইথ:

345Hz

এসিসি রেঞ্জ:

± 8 জি

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

500ppm

আপডেট গতি:

2.0ksps

বিদ্যুত সরবরাহ:

20ma

প্যাকেজিং বিবরণ:

স্পঞ্জ + কার্টন

যোগানের ক্ষমতা:

নমুনার জন্য 1 সপ্তাহ

বিশেষভাবে তুলে ধরা:

ADIS16475 MEMS IMU মডিউল

স্পাই ইন্টারফেস IMU অ্যাক্সিলোমিটার

MEMS জাইরো পরিমাপ একক

পণ্যের বিবরণ

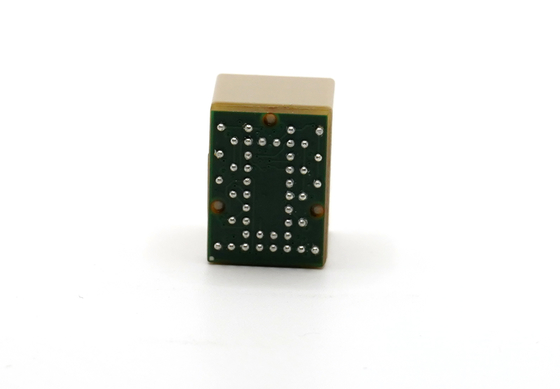

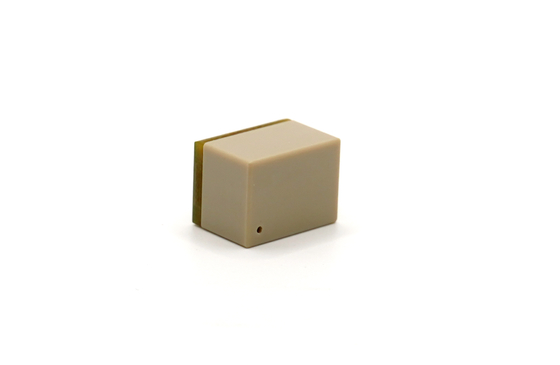

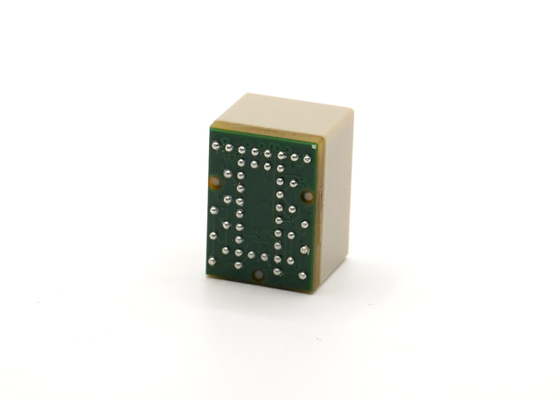

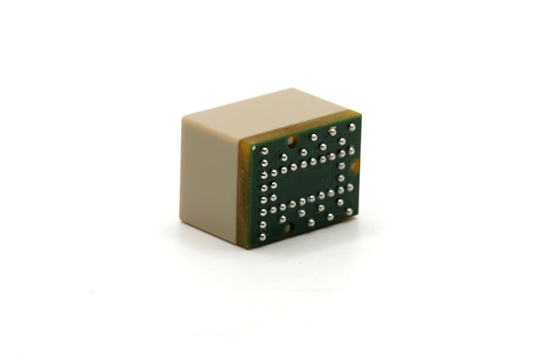

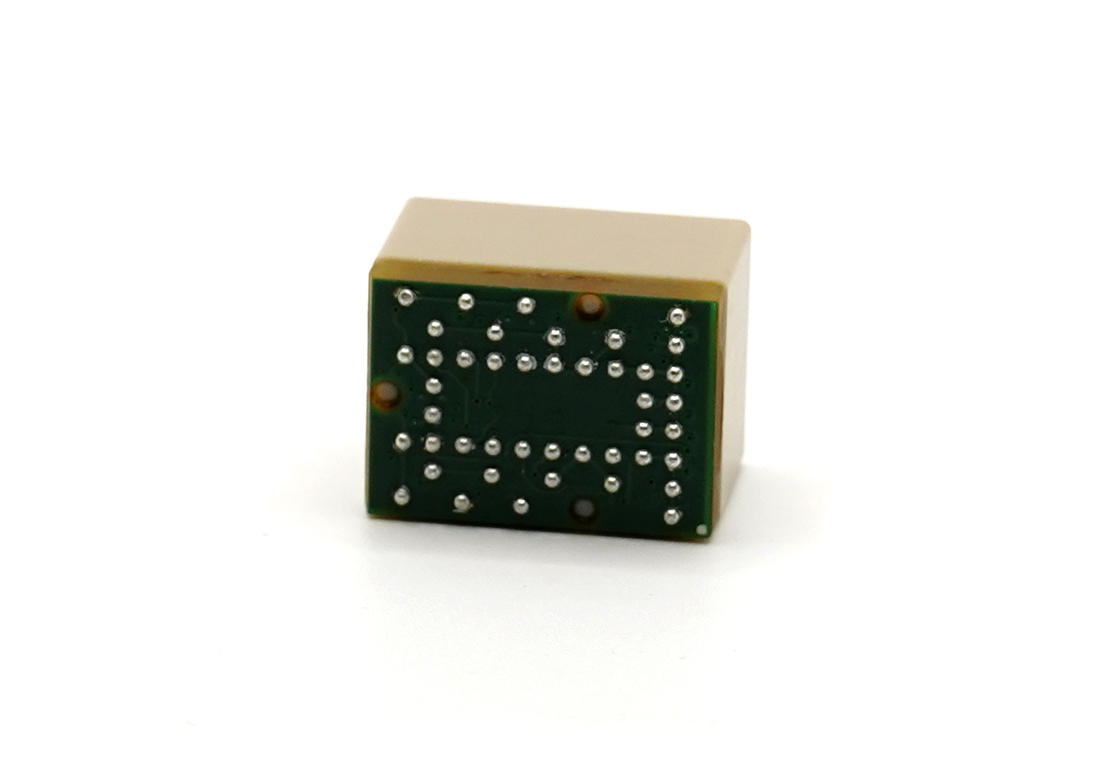

ক্ষুদ্রাকার MEMS জাড্য পরিমাপ ইউনিট মডিউল ADIS16475

ADIS16475C একটি উচ্চ-নির্ভুলতা সম্পন্ন, ক্ষুদ্রাকৃতির MEMS মোশন সেন্সর মডিউল যাতে একটি তিন-অক্ষের জাইরোস্কোপ এবং একটি তিন-অক্ষের অ্যাক্সিলোমিটার রয়েছে। প্রতিটি জাড্য সেন্সরকে একটি SPI ইন্টারফেস এবং রেজিস্টার কাঠামো ব্যবহার করে ডেটা সংগ্রহ এবং কনফিগারেশন নিয়ন্ত্রণের জন্য একটি সাধারণ ইন্টারফেস প্রদানের জন্য সিগন্যাল কন্ডিশনিং সার্কিট্রির সাথে একত্রিত করা হয়েছে। মডিউলটি প্রায় 15 মিমি * 11 মিমি * 11 মিমি আকারের 100-বল BGA প্যাকেজে উপলব্ধ।

প্রধান বৈশিষ্ট্য

উচ্চ-নির্ভুলতা MEMS মোশন সেন্সিং প্রযুক্তি
তিন-অক্ষের জাইরোস্কোপ এবং তিন-অক্ষের অ্যাক্সিলোমিটার
ডেটা সংগ্রহের জন্য সাধারণ SPI ইন্টারফেস
কমপ্যাক্ট 100-বল BGA প্যাকেজ (15 মিমি * 11 মিমি * 11 মিমি)
ইন্টিগ্রেটেড সিগন্যাল কন্ডিশনিং সার্কিট্রি

প্রযুক্তিগত বৈশিষ্ট্য

পরামিতি	পরীক্ষার শর্তাবলী	সর্বোচ্চ	সাধারণ	ন্যূনতম	ইউনিট
জাইরোস্কোপ
পরিমাপের সীমা			±500		°/সেকেন্ড
স্কেল ফ্যাক্টর	X_GYRO_OUT এবং X_GYRO_LOW (32-বিট)		2,621,440		LSB/°/সেকেন্ড
স্কেল ফ্যাক্টর ননলাইনারিটি	সেরা সরল রেখা ফিট, ইনপুট কৌণিক হার 500dps		100		ppm
শূন্য-পক্ষপাত অস্থিরতা	অ্যালান, 1 σ		2.5	3.0	°/ঘন্টা
র্যান্ডম ওয়াক	1 σ		0.15	0.20	°/√h
ব্যান্ডউইথ	-3dB		345		Hz
অ্যাক্সিলোমিটার
পরিমাপের সীমা			±8		g
স্কেল ফ্যাক্টর	X_ACCL_OUT এবং X_ACCL_LOW (32-বিট)		2,621,44000		LSB /g
শূন্য-পক্ষপাত অস্থিরতা	অ্যালান, 1 σ		25	50	ug
ব্যান্ডউইথ	-3dB		393		Hz
সাধারণ বৈশিষ্ট্য
শুরুর সময়			1000		ms
আপডেট গতি			2.0		kSPS
অপারেটিং ভোল্টেজ পরিসীমা	VDD	3.0		3.6	V
সরবরাহ কারেন্ট	VDD = 3.3 V	17		20	mA

আউটলাইন অঙ্কন
