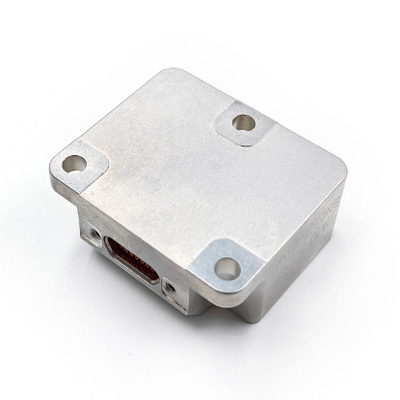

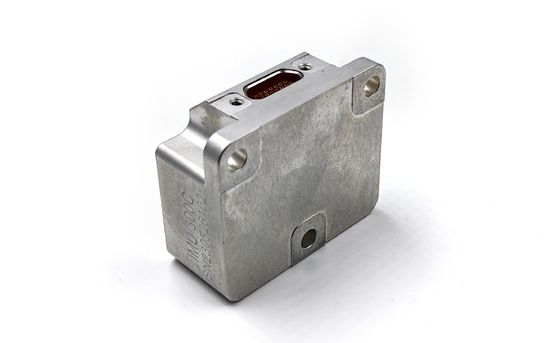

RS422 আউটপুট সহ থ্রি-অক্সিস জাইরো অ্যাক্সিলেরোমিটার ইন্টিগ্রেটেড ইনার্শিয়াল পরিমাপ ইউনিট

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	আইএমইউ 6-1
MOQ.:	1
মূল্য:	2000$
অর্থ প্রদানের শর্তাবলী:	L/C,D/A,D/P,T/T,Western Union
সরবরাহের ক্ষমতা:	500/month

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

Place of Origin:

China

gyro পরিমাপ পরিসীমা:

±400°/সে

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

প্যাকেজিং বিবরণ:

বক্স+স্পঞ্জ

Supply Ability:

500/month

বিশেষভাবে তুলে ধরা:

ইনার্শিয়াল পরিমাপ ইউনিট থ্রি অক্ষ গিরো

অ্যাক্সিলেরোমিটার ইন্টিগ্রেটেড থ্রি অক্ষ জাইরো

RS422 আউটপুট থ্রি অক্ষ জাইরো

পণ্যের বিবরণ

RS422 আউটপুট সহ থ্রি-অক্সিস জাইরো অ্যাক্সিলেরোমিটার ইন্টিগ্রেটেড ইনার্শিয়াল পরিমাপ ইউনিট

পণ্যের বর্ণনা

আইএমইউ ৬এমইএমএস ইনার্শিয়াল মেজরিং ইউনিট একটি উচ্চ-কার্যকারিতা সেন্সর মডিউল যা একটিতিন অক্ষের গিরোস্কোপ,তিন অক্ষের ত্বরণমাপক,তিন অক্ষের কমন কোণ সেন্সর,তাপমাত্রা সেন্সর,সিগন্যাল প্রসেসিং বোর্ড,যান্ত্রিক গঠন, এবং সংশ্লিষ্টএমবেডেড সফটওয়্যারএটি সঠিকভাবে পরিমাপ করার জন্য ডিজাইন করা হয়েছেতিন অক্ষের কৌণিক গতি,রৈখিক ত্বরণ, এবংকমন কোণরিয়েল টাইমে একটি চলমান প্ল্যাটফর্ম বা ক্যারিয়ার।

পরিমাপের নির্ভুলতা এবং সিস্টেমের স্থিতিশীলতা নিশ্চিত করার জন্য, আইএমইউ 6 ব্যাপক পরিমাপত্রুটি ক্ষতিপূরণএর মধ্যে রয়েছেঃ

তাপমাত্রা ক্ষতিপূরণ
ইনস্টলেশনের ভুল সমন্বয় কোণ সংশোধন
অ-রৈখিকতার সংশোধন
এবং অন্যান্য অ্যালগরিদমিক উন্নতি

সমস্ত ক্ষতিপূরণ এবং প্রক্রিয়াকৃত ডেটা including কোণীয় হার, ত্বরণ, এবং প্রান্তিককরণ সহ high উচ্চ গতির মাধ্যমে প্রেরণ করা হয়আরএস-৪২২ সিরিয়াল ইন্টারফেসএকটি মানসম্মত এবং ব্যবহারকারীর কনফিগারযোগ্য অনুসরণযোগাযোগ প্রোটোকলএটি বিভিন্ন ন্যাভিগেশন, গাইডেন্স এবং কন্ট্রোল সিস্টেমের সাথে নির্বিঘ্নে সংহত করার অনুমতি দেয়।

এর সাথেকমপ্যাক্ট আকার,শক্ত নির্মাণ, এবংপরিবেশের সাথে চমৎকার অভিযোজনযোগ্যতা, আইএমইউ6 নিম্নলিখিত চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য আদর্শভাবে উপযুক্তঃ

মানবহীন বিমান ও স্থল যানবাহন (ডব্লিউএভি/ইউজিভি)
রোবোটিক্স এবং স্বয়ংক্রিয় প্ল্যাটফর্ম
শিল্প গতি নিয়ন্ত্রণ ব্যবস্থা
ম্যাপিং, জরিপ এবং মনোভাব নির্ধারণের কাজ

প্রযুক্তিগত পরামিতি

জাইরোস্কোপ স্পেসিফিকেশন

প্যারামিটার	ইউনিট	আই এম ইউ ৬-১	আইএমইউ৬-১এ	আইএমইউ৬-১বি	আইএমইউ৬-১সি
পরিমাপ পরিসীমা (নির্ধারিত)	°/s	±400	±400	±400	±2000
ইন-রান বায়াস স্ট্যাবিলিটি ((@ অ্যালান ভ্যারিয়েন্স)	°/ঘন্টা	0.3	0.1	0. 05	1
বায়াস স্থিতিশীলতা @10s (10s মসৃণ, 1σ, ঘরের তাপমাত্রা)	°/ঘন্টা	3	1	0.5	6
পূর্ণ তাপমাত্রায় বায়াস স্থিতিশীলতা	°/ঘন্টা	10	3	2	18
কৌণিক এলোমেলো হাঁটা	°/√ ঘন্টা	0.15	0.1	0.02	0.3
বিপুনরাবৃত্তিযোগ্যতা (1σ)	°/ঘন্টা	1	0.5	0.3	2
বিত্বরণের সংবেদনশীলতা হিসাবে	°/ঘন্টা/গ্রাম	1	1	1	2
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি ((1σ)	পিপিএম	150	150	150	300
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম	20	20	20	100
ভুল সমন্বয়	°	±0.05	±0.05	±0.05	±0.05
3 ডিবি ব্যান্ডউইথ	হার্টজ	250	200	150	250

অ্যাক্সিলেরোমিটারপ্রযুক্তিগত সূচক

প্যারামিটার	ইউনিট	আইএমইউ৬-১ওয়াই-১	আইএমইউ৬-ওয়াই-২		আইএমইউ৬-ওয়াই-৩		আই এম ইউ ৬-ওয়াই-৪
পরিমাপ পরিসীমা (নির্ধারিত)	জি	±10	±30		±50		±80
রান-ইন বায়াস স্ট্যাবিলিটি (আলান ভ্যারিয়েন্স @ 25 °C)	এমজি	0.02	0.05		0.1		0.2
বায়াস স্থিতিশীলতা @10s	এমজি	0.05	0.2		0.5		1
পূর্ণ তাপমাত্রায় বায়াস স্থিতিশীলতা	এমজি	1	3		5		15
কৌণিক এলোমেলো হাঁটা	m/s/√h	0.001	0.002		0.005		0.01
বিias পুনরাবৃত্তিযোগ্যতা ((1σ)	এমজি	0.1	0.5		1		2
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম	200	200			200		200
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি ((1σ)	পিপিএম	50		100		200		300
ভুল সমন্বয়	°	±0.05		±0.05		±0.05		±0.05
3 ডিবি ব্যান্ডউইথ	হার্টজ	100		100		100		100

টিল্ট অ্যাঙ্গেল স্পেসিফিকেশন (ডিফল্টরূপে কনফিগার করা হয়নি, ঐচ্ছিক)

প্যারামিটার	ইউনিট	IMU6-1y-x
পরিমাপ পরিসীমা (নির্ধারিত)	জি	± ১।7
বিias স্থিতিশীলতা (১ সেকেন্ডের মসৃণতা)	এমজি	0.5
এলোমেলো হাঁটা	m/s/√h	0.08
স্কেল ফ্যাক্টর-রৈখিকতা	পিপিএম	100

বৈদ্যুতিক বৈশিষ্ট্য

প্যারামিটার	ইউনিট	IMU6-1y-x
ভোল্টেজ	V	5
বিদ্যুৎ খরচ	ডব্লিউ	2
রিপল	এমভি	100

পরিবেশগত অভিযোজন

প্যারামিটার	ইউনিট	IMU6-1y-x
অপারেটিং তাপমাত্রা	°C	-৪৫-৮৫
সংরক্ষণের তাপমাত্রা	°C	-৫৫-১০৫
কম্পন	--	১০-২০০০ হার্জ,6.০৬ গ্রাম
প্রভাব	--	১০০০ গ্রাম,0.1ms

ওজন

জি

৫৫±৫

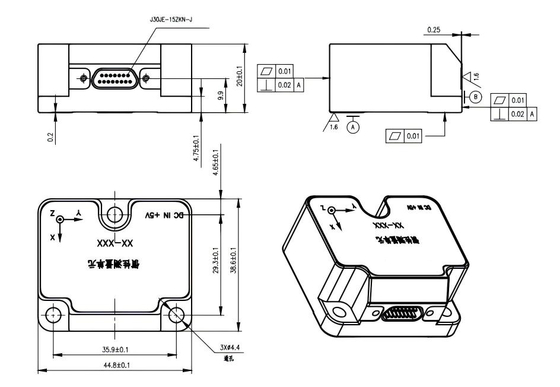

রূপরেখা গঠন

RS422 আউটপুট সহ থ্রি-অক্সিস জাইরো অ্যাক্সিলেরোমিটার ইন্টিগ্রেটেড ইনার্শিয়াল পরিমাপ ইউনিট 0
