ADIS16488 ইনার্শিয়াল সেন্সর ট্যাকটিক্যাল গ্রেড 10‐DOF MEMS INS এর জন্য ইনার্শিয়াল পরিমাপ ইউনিট

ADIS16488 ইনার্শিয়াল সেন্সর ট্যাকটিক্যাল গ্রেড 10‐DOF MEMS INS এর জন্য ইনার্শিয়াল পরিমাপ ইউনিট

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	16488ha
MOQ.:	1
মূল্য:	2000$
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

দুরত্ব পরিমাপ করা:

±450°/সে

বায়াস অস্থিরতা:

0.3°/ঘন্টা

এলোমেলো হাটা:

0.15º/√H

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

100 পিপিএম

ব্যান্ডউইথ (-3dB):

250hz

অ্যাক্সিলোমিটার পরিসীমা:

±20 গ্রাম

অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:

0.07 মিলিগ্রাম

ভোল্টেজ:

প্যাকেজিং বিবরণ:

বক্স+স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

ADIS16488 ইনার্শিয়াল পরিমাপ ইউনিট

ট্যাকটিক্যাল গ্রেড ইনার্শিয়াল মেজাজিং ইউনিট

10-DOF MEMS ইনার্শিয়াল পরিমাপ ইউনিট

পণ্যের বিবরণ

ADIS16488 জাড্য সেন্সর ট্যাকটিক্যাল গ্রেড 10‑DOF MEMS জাড্য পরিমাপ ইউনিট INS-এর জন্য

গুরুত্বপূর্ণ বৈশিষ্ট্য

বৈশিষ্ট্য	মান
পরিমাপের সীমা	±450°/s
পক্ষপাত অস্থিরতা	0.3°/h
র্যান্ডম ওয়াক	0.15º/√h
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	100ppm
ব্যান্ডউইথ (-3dB)	250Hz
ত্বরণমাপক যন্ত্রের পরিসীমা	±20g
ত্বরণমাপক যন্ত্রের পক্ষপাত অস্থিরতা	0.07mg
ভোল্টেজ	3.3V

পণ্য ওভারভিউ

ADIS16488HA জাড্য পরিমাপ ইউনিট (IMU) হল একটি সম্পূর্ণ জাড্য সংবেদী সমাধান যা একটি কমপ্যাক্ট প্যাকেজে একটি তিন-অক্ষের জাইরোস্কোপ এবং তিন-অক্ষের অ্যাক্সিলোমিটারকে একত্রিত করে। এই ট্যাকটিক্যাল-গ্রেড MEMS IMU উচ্চ-নির্ভুল ডেটা আউটপুটের জন্য উন্নত ত্রুটি ক্ষতিপূরণের সাথে তিনটি অক্ষের কৌণিক হার, রৈখিক ত্বরণ এবং গতিশীল পরামিতিগুলি সঠিকভাবে পরিমাপ করে।

মূল বৈশিষ্ট্য

ব্যাপক মোশন সেন্সিং: সম্পূর্ণ গতি ট্র্যাকিংয়ের জন্য একযোগে 3D কৌণিক বেগ (জাইরোস্কোপ) এবং ত্বরণ (অ্যাক্সিলোমিটার) ক্যাপচার করে
উন্নত ত্রুটি ক্ষতিপূরণ: পদ্ধতিগত ত্রুটিগুলি কমাতে তাপমাত্রা প্রবাহ ক্ষতিপূরণ, মাউন্টিং মিসলাইনমেন্ট ক্যালিব্রেশন এবং অ-রৈখিকতা সংশোধন করে
ডিজিটাল ইন্টারফেস: সহজে সিস্টেম ইন্টিগ্রেশনের জন্য শিল্প-মান SPI যোগাযোগ প্রোটোকলের মাধ্যমে ক্ষতিপূরণ ডেটা প্রদান করে

স্বায়ত্তশাসিত যানবাহন, রোবোটিক্স এবং মহাকাশ ব্যবস্থার মতো চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ, ADIS16488HA তার সমন্বিত হার্ডওয়্যার এবং বুদ্ধিমান ত্রুটি প্রশমনের মাধ্যমে জাড্য নেভিগেশন এবং অ্যাটিটিউড কন্ট্রোলের জন্য নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

প্রযুক্তিগত বৈশিষ্ট্য

পরামিতি	পরীক্ষার শর্তাবলী	ন্যূনতম	সাধারণ	সর্বোচ্চ	ইউনিট
জাইরোস্কোপ
ডাইনামিক পরিমাপের সীমা				±450	º/s
শূন্য-পক্ষপাত অস্থিরতা	অ্যালান ভেরিয়েন্স, ভালো		0.3		º/h
শূন্য পক্ষপাত স্থিতিশীলতা	10s মসৃণ, RMS, ভালো		3		º/h
সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত	-40℃ ~ 85℃, 10 s মসৃণ, rms		20		º/h
র্যান্ডম ওয়াক	1σ		0.15		º/√h
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ		5		º/h
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ		100		ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা	1σ		100		ppm
ব্যান্ডউইথ (-3dB)			250		Hz
ক্রস কাপলিং			0.1		%
রেজোলিউশন			2		º/h
ত্বরণ সংবেদনশীলতা			2		°/h/g
ত্বরণমাপক যন্ত্র
ডাইনামিক পরিমাপের সীমা				±20	g
শূন্য পক্ষপাত স্থিতিশীলতা	অ্যালান ভেরিয়েন্স		0.07		mg
সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত	-40℃ ~ 85℃, 10 s মসৃণ, rms		3		mg
শূন্য পক্ষপাত স্থিতিশীলতা	10s মসৃণ, RMS, ভালো		0.25		mg
র্যান্ডম ওয়াক	1σ		0.029		m/s/√h
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ		0.5		mg
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ		500		ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=20g		500		ppm
ব্যান্ডউইথ (-3dB)			250		Hz
ক্রস কাপলিং			0.1		%
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ	সরাসরি কারেন্ট		3.3		V
বিদ্যুৎ খরচ			1.5	1.5	W
রিপল	P-P		48±2	100	mV
পরিবেশগত বৈশিষ্ট্য
অপারেটিং তাপমাত্রা		-45		85	℃
সংরক্ষণ তাপমাত্রা		-55		85	℃

পণ্য চিত্র

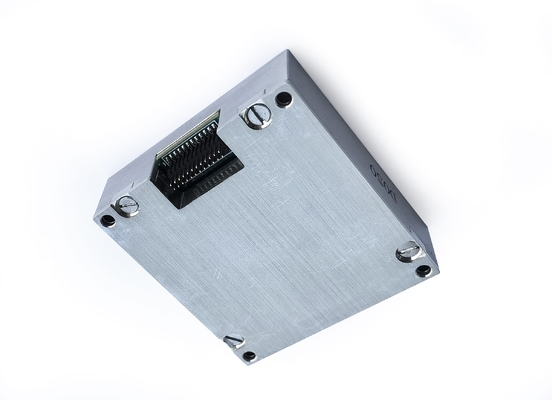

উপাদান বিন্যাস দেখাচ্ছে কাঠামোগত চিত্র

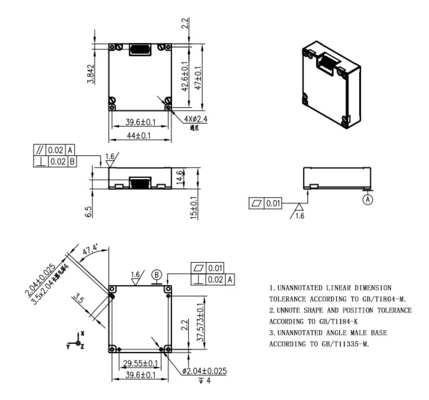

পরিমাপের স্পেসিফিকেশন সহ ডাইমেনশনাল অঙ্কন

ইন্টারফেস এবং সংযোগ চিত্র
