কম্প্যাক্ট ১০ ডিওএফ এমইএমএস জাডত্ব পরিমাপ ইউনিট আইএমইউ মডিউল ADIS16488 প্রতিস্থাপন

কম্প্যাক্ট ১০ ডিওএফ এমইএমএস জাডত্ব পরিমাপ ইউনিট আইএমইউ মডিউল ADIS16488 প্রতিস্থাপন

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	16488ha
MOQ.:	1
মূল্য:	2000$
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

দুরত্ব পরিমাপ করা:

±450°/সে

বায়াস অস্থিরতা:

0.3°/ঘন্টা

এলোমেলো হাটা:

0.15º/√H

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

5°/ঘণ্টা

ব্যান্ডউইথ (-3dB):

250hz

অ্যাক্সিলোমিটার পরিসীমা:

±20 গ্রাম

অ্যাক্সিলোমিটার বায়াস স্থায়িত্ব:

0.07 মিলিগ্রাম

শক্তি খরচ:

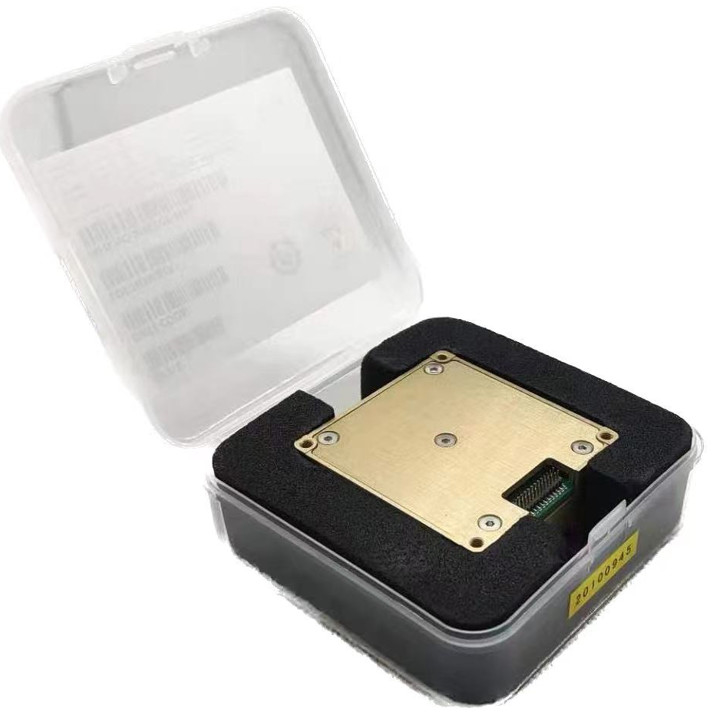

প্যাকেজিং বিবরণ:

বক্স+স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

১০ ডিওএফ আইএমইউ মডিউল

কম্প্যাক্ট আইএমইউ মডিউল

ADIS16488 প্রতিস্থাপন আইএমইউ মডিউল

পণ্যের বিবরণ

কমপ্যাক্ট 10 ডিওএফ এমইএমএস ইনার্শিয়াল পরিমাপ ইউনিট আইএমইউ মডিউল এডিআইএস 16488 প্রতিস্থাপন

মূল বৈশিষ্ট্যাবলী

বৈশিষ্ট্য	মূল্য
পরিমাপ পরিসীমা	±450°/s
বায়াস অস্থিরতা	0.3°/ঘন্টা
এলোমেলো হাঁটা	0.15o/√h
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	৫°/ঘন্টা
ব্যান্ডউইথ (-3dB)	২৫০ হার্জ
অ্যাক্সিলেরোমিটার রেঞ্জ	±20g
অ্যাক্সেলরোমিটার বিভাজক স্থিতিশীলতা	0.০৭ মিলিগ্রাম
বিদ্যুৎ খরচ	1.5W

১৬৪৮৮এইচএ ইনার্শিয়াল মেজরমেন্ট ইউনিট (আইএমইউ) একটি সম্পূর্ণ ইন্টিগ্রেটেড ইনার্শিয়াল সেন্সিং সিস্টেম যা একটি কমপ্যাক্ট মডিউলের মধ্যে একটি তিন-অক্ষের জাইরোস্কোপ এবং একটি তিন-অক্ষের অ্যাক্সিলরোমিটারকে একত্রিত করে।এটা সঠিকভাবে তিন অক্ষের কৌণিক বেগ এবং হোস্ট প্ল্যাটফর্মের রৈখিক ত্বরণ পরিমাপ.

উন্নত ত্রুটি ক্ষতিপূরণ

তাপমাত্রা ক্ষতিপূরণ
ইনস্টলেশনের ভুল সমন্বয় সংশোধন
অ-রৈখিকতার সংশোধন

ক্ষতিপূরণের পরে, ইউনিটটি একটি স্ট্যান্ডার্ডাইজড যোগাযোগ প্রোটোকল অনুসরণ করে একটি এসপিআই ডিজিটাল ইন্টারফেসের মাধ্যমে উচ্চ-নির্ভুলতা ইনার্শিয়াল ডেটা আউটপুট করে।এই 16488HA IMU অত্যন্ত এমবেডেড অ্যাপ্লিকেশন যা গতিশীল পরিবেশে নির্ভরযোগ্য এবং স্থিতিশীল গতি sensing প্রয়োজন জন্য উপযুক্ত করে তোলে.

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
জাইরোস্কোপ
গতিশীল পরিমাপ পরিসীমা				±450	o/s
শূন্য পক্ষপাতের অস্থিরতা	অ্যালান বৈচিত্র্য, এর চেয়ে ভাল		0.3		o/h
শূন্য পক্ষপাতের স্থিতিশীলতা	10s মসৃণ, RMS, চেয়ে ভাল		3		o/h
সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত	-40 °C ~ 85 °C, 10 সেকেন্ড মসৃণ, rms		20		o/h
এলোমেলো হাঁটা	1σ		0.15		o/√h
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ		5		o/h
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ		100		পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা	1σ		100		পিপিএম
ব্যান্ডউইথ (-3dB)			250		হার্টজ
ক্রস কপলিং			0.1		%
রেজোলিউশন			2		o/h
ত্বরণের সংবেদনশীলতা			2		°/ঘন্টা/গ্রাম
অ্যাক্সিলেরোমিটার
গতিশীল পরিমাপ পরিসীমা				±20	জি
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.07		এমজি
সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত	-40 °C ~ 85 °C, 10 সেকেন্ড মসৃণ, rms		3		এমজি
শূন্য পক্ষপাতের স্থিতিশীলতা	10s মসৃণ, RMS, চেয়ে ভাল		0.25		এমজি
এলোমেলো হাঁটা	1σ		0.029		m/s/√h
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ		0.5		এমজি
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ		500		পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=২০ গ্রাম		500		পিপিএম
ব্যান্ডউইথ (-3dB)			250		হার্টজ
ক্রস কপলিং			0.1		%
যোগাযোগ ইন্টারফেস
একমুখী এসপিআই	ঘড়ি ফ্রিকোয়েন্সি লিখুন		8	15	এমএইচজি
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ	ধ্রুব প্রবাহ		3.3		V
বিদ্যুৎ খরচ			1.5	1.5	ডব্লিউ
রিপল	পি-পি		৪৮±২	100	এমভি
ব্যবহারের পরিবেশ
অপারেটিং তাপমাত্রা		-৪৫		85	°C
সংরক্ষণের তাপমাত্রা		-৫৫		85	°C

রূপরেখা গঠন

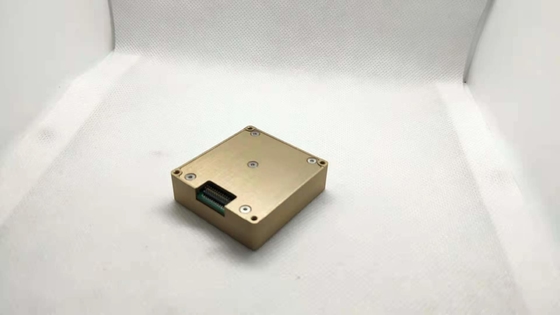

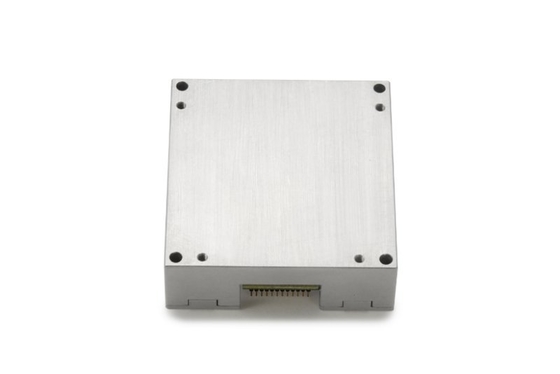

16488HA আইএমইউ মডিউলের সামনের দৃশ্য

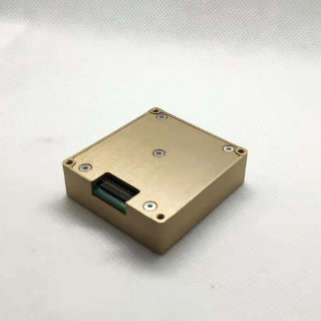

16488HA আইএমইউ মডিউলের পাশের দৃশ্য

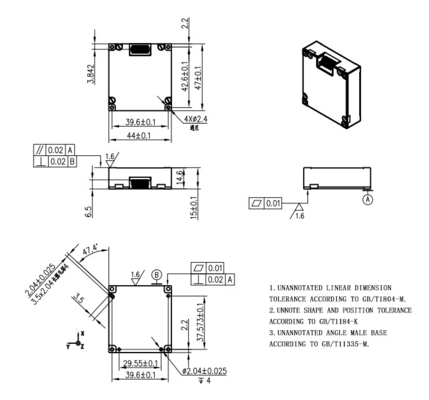

16488HA আইএমইউ মডিউলের মাত্রিক অঙ্কন
