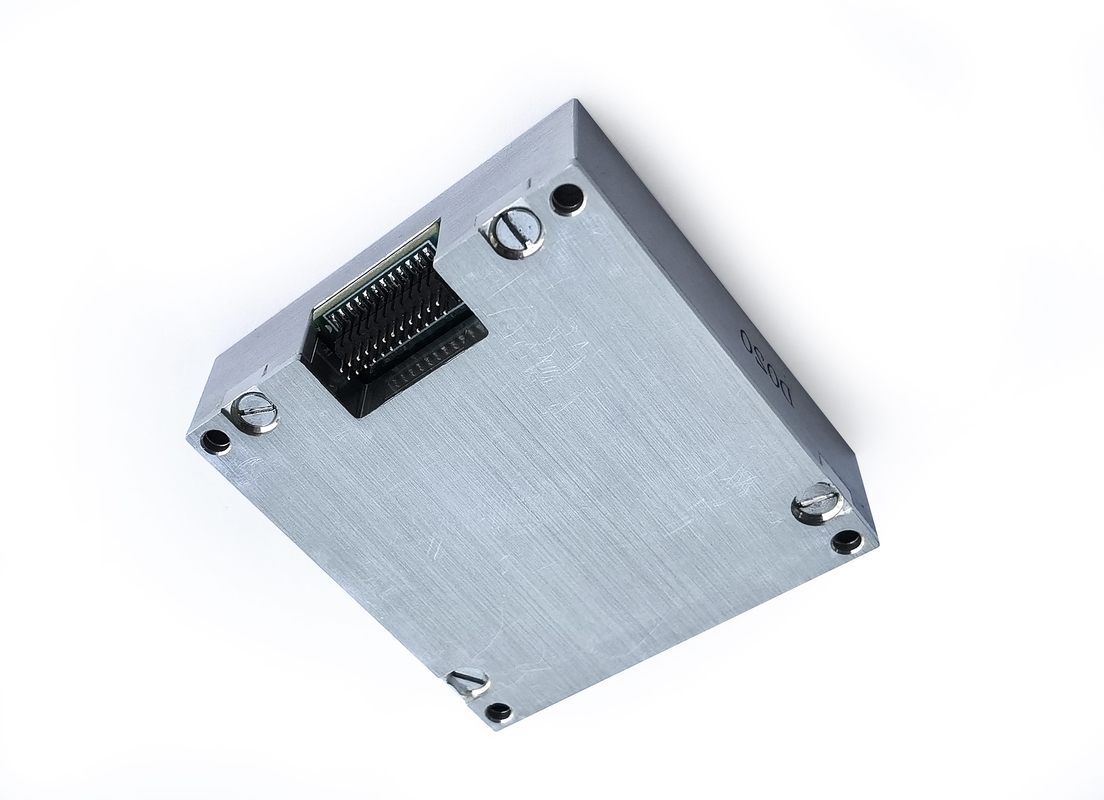

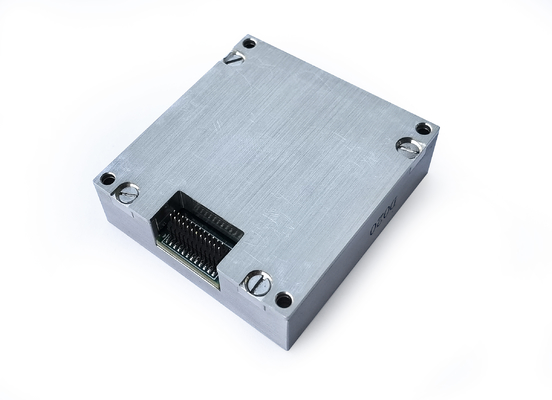

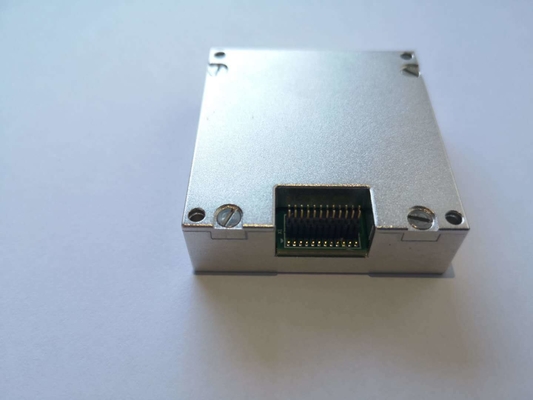

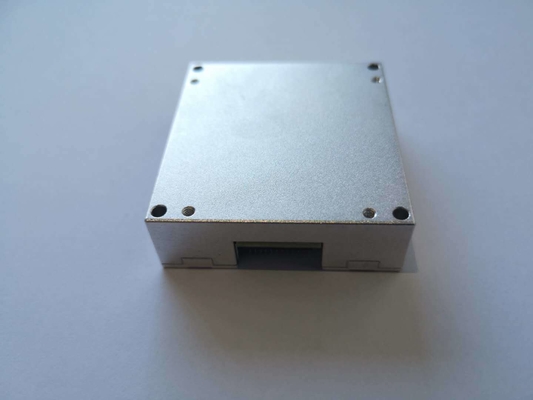

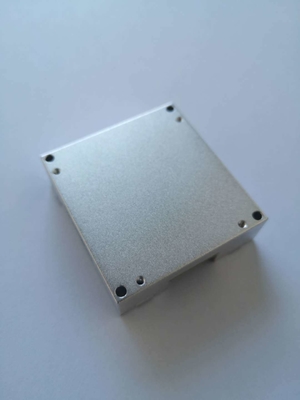

Adis16488 প্রতিস্থাপন সেন্সর মেমস জড়তা পরিমাপ ইউনিট সেন্সর আইএমইউ অ্যাক্সিলোমিটার জাইরো

Adis16488 প্রতিস্থাপন সেন্সর মেমস জড়তা পরিমাপ ইউনিট সেন্সর আইএমইউ অ্যাক্সিলোমিটার জাইরো

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	16488ha

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

গাইরো ডায়নামিক পরিমাপের পরিসীমা:

±450°/সে

জিরো-বায়াস স্থিতিশীলতা (@ অ্যালান ভেরিয়েন্স):

≤0.3 °/ঘন্টা

শূন্য পক্ষপাতের স্থায়িত্ব (10s মসৃণ):

≤3 °/ঘন্টা

কৌণিক র্যান্ডম হাঁটা:

.10.15 °/ঘন্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

100 পিপিএম

এসিসি রেঞ্জ:

±20 গ্রাম

দুদক শূন্য-পক্ষপাতের স্থায়িত্ব (অ্যালান বৈকল্পিক @ 25 ℃):

0.07 মিলিগ্রাম

সম্পূর্ণ তাপমাত্রার পরিসীমা জুড়ে শূন্য-পক্ষপাত ত্রুটি:

1.5mg

যোগাযোগ ইন্টারফেস:

1-ওয়ে SPI

ভোল্টেজ:

বিশেষভাবে তুলে ধরা:

এমইএমএস ইনার্শিয়াল মিটারিং ইউনিট সেন্সর

IMU অ্যাক্সিলোমিটার গাইরো

প্রতিস্থাপন সেন্সর মেম

পণ্যের বিবরণ

ADIS16488 রিপ্লেসমেন্ট সেন্সর এমইএমএস ইনটারিয়াল পরিমাপ ইউনিট (আইএমইউ) অ্যাক্সিলোমিটার গাইরো

মূল বৈশিষ্ট্য

বৈশিষ্ট্য	মান
গাইরো ডায়নামিক পরিমাপের পরিসীমা	± 450 °/s
জিরো-বায়াস স্থিতিশীলতা (@ অ্যালান ভেরিয়েন্স)	≤0.3 °/ঘন্টা
শূন্য পক্ষপাতের স্থায়িত্ব (10s মসৃণ)	≤3 °/ঘন্টা
কৌণিক এলোমেলো হাঁটা	.10.15 °/ঘন্টা
স্কেল ফ্যাক্টর অরৈখিকতা	100ppm
দুদক পরিসীমা	± 20 জি
দুদক শূন্য-পক্ষপাতের স্থায়িত্ব (অ্যালান বৈকল্পিক @ 25 ℃)	0.07mg
সম্পূর্ণ তাপমাত্রার পরিসীমা জুড়ে শূন্য-পক্ষপাত ত্রুটি	1.5mg
যোগাযোগ ইন্টারফেস	1-ওয়ে স্পি
ভোল্টেজ	3.3 ভি

ADIS16488HA জড় পরিমাপ ইউনিট একটি সম্পূর্ণ অন্তর্নিহিত সিস্টেম যা একটি বিল্ট-ইন থ্রি-অক্ষ জাইরোস্কোপ এবং থ্রি-অক্ষের অ্যাক্সিলোমিটার বৈশিষ্ট্যযুক্ত। এই উচ্চ-পারফরম্যান্স আইএমইউ তিনটি অক্ষের কৌণিক হার, ত্বরণ এবং ক্যারিয়ারের অন্যান্য সমালোচনামূলক পরামিতিগুলি পরিমাপ করে। যোগাযোগ প্রোটোকল অনুসারে এসপিআইয়ের মাধ্যমে ইউনিট ত্রুটি-ক্ষতিপূরণযুক্ত ডেটা (তাপমাত্রা ক্ষতিপূরণ, ইনস্টলেশন মিস্যালাইনমেন্ট কোণ ক্ষতিপূরণ এবং অরৈখিক ক্ষতিপূরণ সহ) আউটপুট দেয়।

বিস্তারিত প্রযুক্তিগত পরামিতি

জাইরোস্কোপ স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্ত	সাধারণ মান	সর্বাধিক মান	ইউনিট
গতিশীল পরিমাপের ব্যাপ্তি			± 450	º/s
জিরো-বায়াস অস্থিতিশীলতা	অ্যালান বৈকল্পিক, এর চেয়ে ভাল	0.3		º/এইচ
শূন্য পক্ষপাত স্থিতিশীলতা	10s মসৃণ, আরএমএস, এর চেয়ে ভাল	3		º/এইচ
পুরো তাপমাত্রার পরিসরে শূন্য পক্ষপাত	-40 ℃ ~ 85 ℃, 10 এস মসৃণ, আরএমএস	20		º/এইচ
এলোমেলো হাঁটা	1σ	0.15		º/√H
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ	5		º/এইচ
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ	100		পিপিএম
স্কেল ফ্যাক্টর অরৈখিকতা	1σ	100		পিপিএম
ব্যান্ডউইথ (-3 ডিবি)		250		এইচজেড
ক্রস কাপলিং		0.1		%
রেজোলিউশন		2		º/এইচ
ত্বরণ সংবেদনশীলতা		2		°/এইচ/জি

অ্যাক্সিলোমিটার স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্ত	সাধারণ মান	সর্বাধিক মান	ইউনিট
গতিশীল পরিমাপের ব্যাপ্তি			± 20	ছ
শূন্য পক্ষপাত স্থিতিশীলতা	অ্যালান ভেরিয়েন্স	0.07		মিলিগ্রাম
পুরো তাপমাত্রার পরিসরে শূন্য পক্ষপাত	-40 ℃ ~ 85 ℃, 10 এস মসৃণ, আরএমএস	3		মিলিগ্রাম
শূন্য পক্ষপাত স্থিতিশীলতা	10s মসৃণ, আরএমএস, এর চেয়ে ভাল	0.25		মিলিগ্রাম
এলোমেলো হাঁটা	1σ	0.029		ম/এস/√ এইচ
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ	0.5		মিলিগ্রাম
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ	500		পিপিএম
স্কেল ফ্যাক্টর অরৈখিকতা	এফএস = 20 জি	500		পিপিএম
ব্যান্ডউইথ (-3 ডিবি)		250		এইচজেড
ক্রস কাপলিং		0.1		%

যোগাযোগ ইন্টারফেস

1-ওয়ে স্পি	ঘড়ির ফ্রিকোয়েন্সি প্রবেশ করান		8	15	মেগাহার্টজ

বৈদ্যুতিক বৈশিষ্ট্য

প্যারামিটার	পরীক্ষার শর্ত	সাধারণ মান	সর্বাধিক মান	ইউনিট
ভোল্টেজ	সরাসরি কারেন্ট	3.3		V
বিদ্যুৎ খরচ		1.5	1.5	ডাব্লু
রিপল	পিপি	48 ± 2	100	এমভি

পরিবেশ ব্যবহার করুন

প্যারামিটার	পরীক্ষার শর্ত	সর্বনিম্ন মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
অপারেটিং তাপমাত্রা		-45		85	℃
স্টোরেজ তাপমাত্রা		-55		85	℃

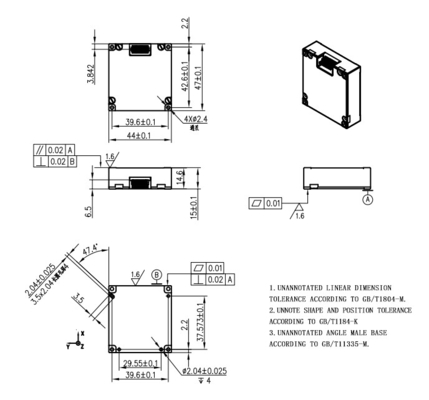

ADIS16488 আইএমইউ সেন্সর আউটলাইন অঙ্কন এবং মাত্রা
