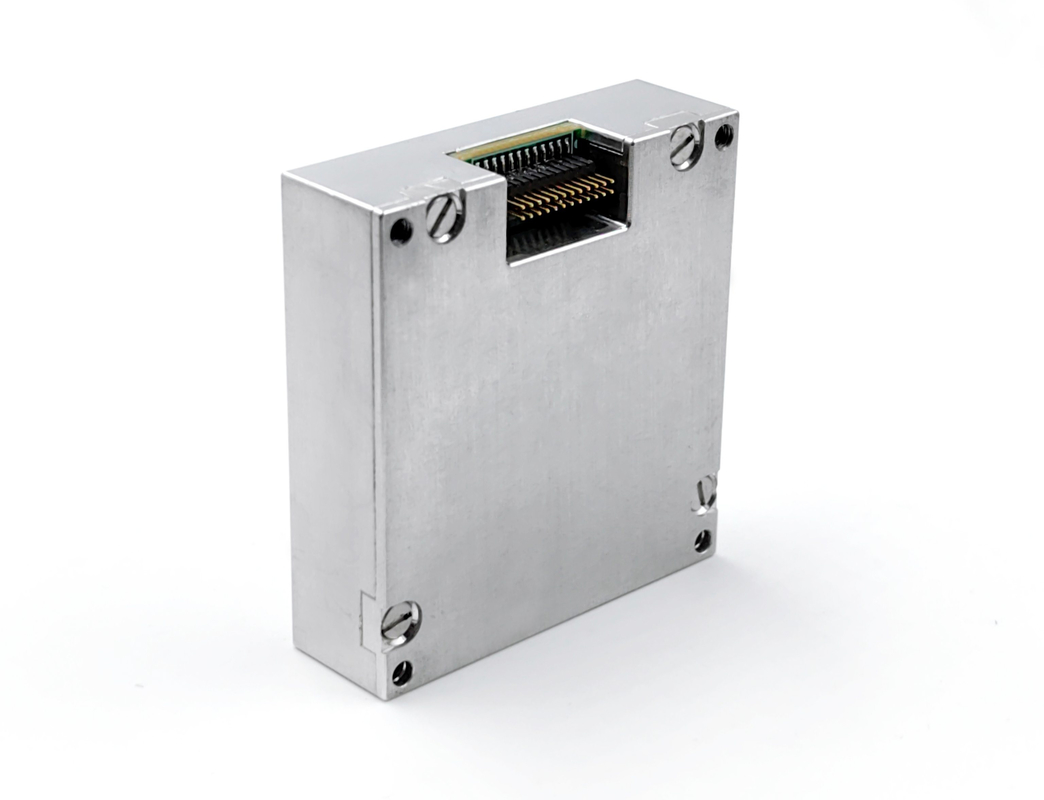

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	16488ha
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গাইরো রেঞ্জ:

±500°/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

0.3 °/ঘন্টা

এসিসি রেঞ্জ:

±20 গ্রাম

এসিসি জিরো বায়াস স্থায়িত্ব:

2ug

ব্যান্ডউইথ (-3dB):

250hz

যোগাযোগ ইন্টারফেস:

1-চ্যানেল SPI

এলোমেলো হাটা:

0.15°/√ঘণ্টা

কম্পন:

10~2000Hz, 6.06g

প্যাকেজিং বিবরণ:

স্পঞ্জ/বক্স

বিশেষভাবে তুলে ধরা:

প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট

ওয়াইড রেঞ্জ আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট

ইনার্শিয়াল মিটারিং ইউনিট গিরোস্কোপ সেন্সর

পণ্যের বিবরণ

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ

পণ্যের বর্ণনা

দ্যকেটি-এক্স ৯-১ ইনার্শিয়াল পরিমাপ ইউনিট হল একটি সম্পূর্ণ ইনার্শিয়াল সিস্টেম যার মধ্যে একটি অন্তর্নির্মিত তিন অক্ষের গিরোস্কোপ এবং একটি তিন অক্ষের অ্যাক্সিলরোমিটার রয়েছে, যা তিন অক্ষের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়,ক্যারিয়ারের ত্বরণ এবং অন্যান্য পরামিতি, এবং ত্রুটি ক্ষতিপূরণ পরে তথ্য আউটপুট (তাপমাত্রা ক্ষতিপূরণ সহ, ইনস্টলেশন misalignment কোণ ক্ষতিপূরণ, অ-রৈখিক ক্ষতিপূরণ, ইত্যাদি)) যোগাযোগ প্রোটোকল অনুযায়ী এসপিআই এর মাধ্যমে.

প্রধান পরামিতি

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
জাইরো	গতিশীল পরিমাপ পরিসীমা			±500		o/s
	বায়াস অস্থিরতা	অ্যালান বৈচিত্র্য, এর চেয়ে ভাল		0.3		o/h
	পক্ষপাতের স্থিতিশীলতা	1s মসৃণ, RMS, এর চেয়ে ভাল		10		o/h
	পূর্ণ তাপমাত্রা পরিসীমা মধ্যে পক্ষপাত	-40 oC ~ 85 oC, 10 সেকেন্ডের জন্য মসৃণকরণ, RMS		0.005		o/s
	এলোমেলো হাঁটা	১বি		0.15		o/√h
	পক্ষপাতের পুনরাবৃত্তিযোগ্যতা	১বি		10		o/h
	আউটপুট গোলমাল	ফিল্টারিং নেই, আরএমএস		0.05		o/s
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	১বি		0.01		%
	স্কেল ফ্যাক্টর অ-রৈখিকতা	১বি		0.01		%
	স্কেল ফ্যাক্টর	FS=450 o/s, 32 বিট		2621440		LSB/°/সেকেন্ড
	ব্যান্ডউইথ (-3dB)			250		হার্টজ
	ক্রস কপলিং			0.1		%
	ত্বরণের সংবেদনশীলতা			1		°/ঘন্টা/গ্রাম
	কম্পন সংশোধন প্রভাব			0.5		°/ঘন্টা/জি২
	রেজোনেন্ট ফ্রিকোয়েন্সি			12k		হার্টজ
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা			±20		জি
	পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		2		ug
	পূর্ণ তাপমাত্রা পরিসীমা মধ্যে পক্ষপাত	-40 oC ~ 85 oC, 10 সেকেন্ডের জন্য মসৃণকরণ, RMS		1		এমজি
	এলোমেলো হাঁটা	১বি		0.029		m/s/√h
	পক্ষপাতের পুনরাবৃত্তিযোগ্যতা	১বি		5		এমজি
	আউটপুট গোলমাল	ফিল্টারিং নেই, আরএমএস		0.5		এমজি
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	১বি		0.1		%
	স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=২০ গ্রাম		0.1		% এফএস
	স্কেল ফ্যাক্টর	±20, ৩২ বিট		65536000		g/LSB
	ব্যান্ডউইথ (-3dB)			250		হার্টজ
	ক্রস কপলিং			0.1		%
তাপমাত্রা	স্কেল ফ্যাক্টর			0.0125		°C/LSB
যোগাযোগ ইন্টারফেস	একমুখী এসপিআই	ঘড়ি ফ্রিকোয়েন্সি লিখুন		8	15	এমএইচজি
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	ধ্রুব প্রবাহ		3.3 ± 10%		V
	বিদ্যুৎ খরচ			1	1.5	ডব্লিউ
	রিপল	পি-পি		৪৮±২	100	এমভি
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা	স্কেলযোগ্য	-৪০		85	oC
	সংরক্ষণের তাপমাত্রা		-৫৫		85	oC
	কম্পন			১০-২০০০ হার্জ,6.০৬ গ্রাম
	প্রভাব			১০০০ গ্রাম,0.1ms

রূপরেখা

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ 0

প্রধান অ্যাপ্লিকেশন ক্ষেত্র

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ 1

প্যাকিং& শিপিং

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ 2

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ 3

Adis16488 প্রতিস্থাপন আইএমইউ ইনার্শিয়াল পরিমাপ ইউনিট জাইরোস্কোপ সেন্সর KT-EX 9-1 বিস্তৃত পরিসীমা সহ 4
