নিম্ন ডাইফট গিরোস্কোপ অ্যাক্সিলারোমিটার ইনার্শিয়াল পরিমাপ ইউনিট আইএমইউ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	16488 সি
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গাইরো রেঞ্জ:

±450°/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

5.1°/ঘণ্টা

এসিসি রেঞ্জ:

±18 গ্রাম

এসিসি জিরো বায়াস স্থায়িত্ব:

0.07mg(অ্যালান)

ইন্টারফেস:

1 চ্যানেল SPI/UART/CAN

ব্যান্ডউইথ (-3dB):

330Hz

এলোমেলো হাটা:

0.26º/√ঘ

শক্তি খরচ:

0.6W

প্যাকেজিং বিবরণ:

স্পঞ্জ/বক্স

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

উচ্চ কার্যকারিতা IMU

ইনার্শিয়াল পরিমাপ ইউনিট IMU

গিরোস্কোপ অ্যাক্সিলেরোমিটার আইএমইউ

পণ্যের বিবরণ

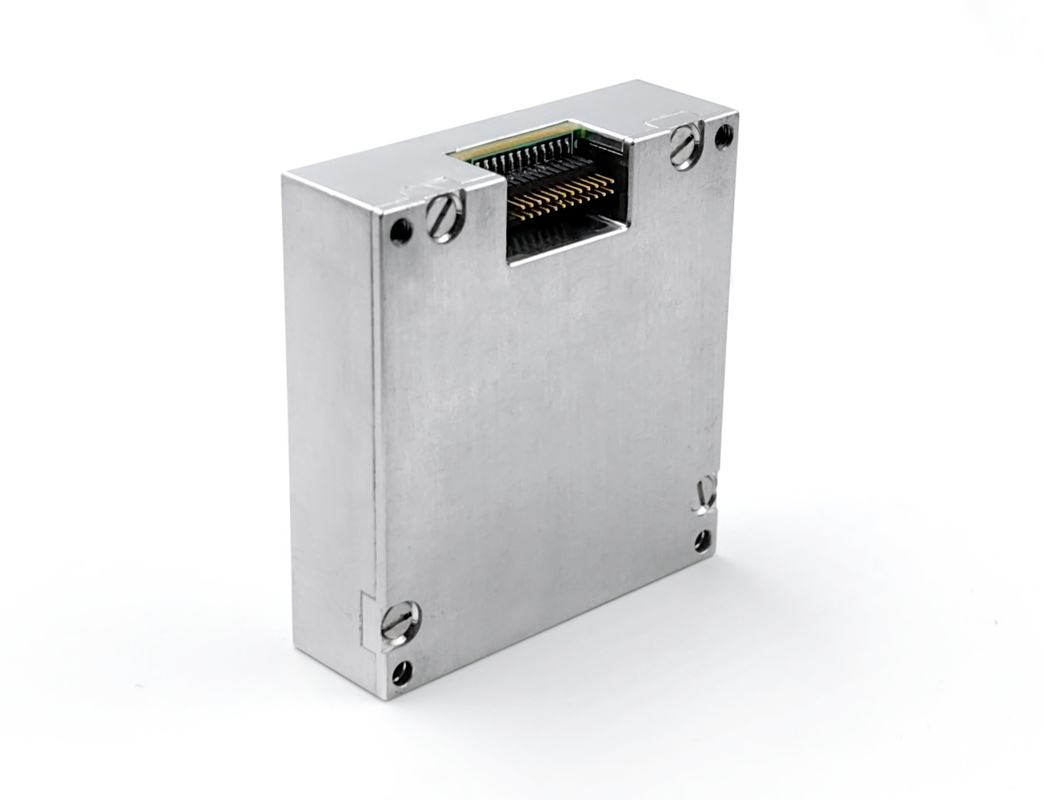

কম ডিফট জাইরোকোপ অ্যাক্সিলোমিটার ইনর্শিয়াল মেজারমেন্ট ইউনিট (IMU)

পণ্যের বিবরণ

এই 16488C মাল্টি-ডিগ্রি-অফ-ফ্রিডম ইনর্শিয়াল পরিমাপ ইউনিট একটি সম্পূর্ণ জড়তা সিস্টেম, যার মধ্যে একটি বিল্ট-ইন থ্রি-অ্যাক্সিস জাইরোকোপ, একটি থ্রি-অ্যাক্সিস অ্যাক্সিলোমিটার, একটি থ্রি-অ্যাক্সিস ম্যাগনেটোমিটার এবং একটি প্রেসার সেন্সর রয়েছে। এটি ক্যারিয়ারের তিনটি অক্ষের কোণ, যেমন হার, ত্বরণ, তিনটি অক্ষের চৌম্বক ক্ষেত্র, বায়ুর চাপ ইত্যাদি পরিমাপ করে এবং SPI এর মাধ্যমে যোগাযোগ প্রোটোকল অনুসারে ত্রুটি ক্ষতিপূরণ (তাপমাত্রা ক্ষতিপূরণ, ইনস্টলেশন মিসলাইনমেন্ট অ্যাঙ্গেল ক্ষতিপূরণ, ননলাইনার ক্ষতিপূরণ ইত্যাদি সহ) এর পরে ডেটা আউটপুট করে।

থ্রি-অ্যাক্সিস ডিজিটাল জাইরোকোপ:
1. ± 450º/s গতিশীল পরিমাপের পরিসীমা;
2. শূন্য-পক্ষপাত স্থিতিশীলতা: 5.1 °/h
ট্রাইঅ্যাক্সিয়াল ডিজিটাল অ্যাক্সিলোমিটার:
1. ± 18 g গতিশীল পরিমাপের পরিসীমা;
2. শূন্য-পক্ষপাত স্থিতিশীলতা: 0.07mg (ALLAN);
উচ্চ নির্ভরযোগ্যতা: MTBF > 20000h;
সম্পূর্ণ তাপমাত্রা পরিসরে নির্ভুলতার নিশ্চয়তা (-40 ºC ~ 70 ºC): বিল্ট-ইন উচ্চ-পারফরম্যান্স তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম;
শক্ত কম্পন অবস্থার অধীনে কাজ করার জন্য উপযুক্ত;
ইন্টারফেস 1 চ্যানেল UART, 1 চ্যানেল SPI, 1 চ্যানেল CAN

প্রযুক্তিগত পরামিতি

পরামিতি		পরীক্ষার শর্তাবলী	ন্যূনতম	সাধারণ	সর্বোচ্চ	ইউনিট
জাইরো	গতিশীল পরিমাপের পরিসীমা	কনফিগারযোগ্য (সর্বোচ্চ ± 1000)		±450		º/s
	শূন্য পক্ষপাত অস্থিরতা	অ্যালান ভেরিয়েন্স, ভালো		5.1		º/h
	শূন্য পক্ষপাত স্থিতিশীলতা	1s মসৃণ, rms, ভালো		30		º/h
	সম্পূর্ণ তাপমাত্রা পরিসরের উপর শূন্য পক্ষপাত	-40 ºC ~ 85 ºC, 10s মসৃণ, rms		0.03		º/s
	র্যান্ডম ওয়াক	1б		0.26		º/√h
	শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1б		100		º/h
	আউটপুট নয়েজ	কোনো ফিল্টারিং নেই, rms		0.135		º/s
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1б		0.1		%
	স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=450 º/s		0.01		%FS
	ব্যান্ডউইথ (-3dB)			330		Hz
	ক্রস কাপলিং			0.1		%
অ্যাক্সিলোমিটার	গতিশীল পরিমাপের পরিসীমা	কনফিগারযোগ্য (সর্বোচ্চ ± 40)		±18		g
	শূন্য পক্ষপাত স্থিতিশীলতা	অ্যালান ভেরিয়েন্স		0.07		mg
	সম্পূর্ণ তাপমাত্রা পরিসরের উপর শূন্য পক্ষপাত	-40 ºC ~ 85 ºC, 10s মসৃণ, rms		5		mg
	র্যান্ডম ওয়াক	1б		0.029		m/s/√h
	শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1б		5		mg
	আউটপুট নয়েজ	কোনো ফিল্টারিং নেই, rms		1		mg
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1б		0.1		%
	স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=10g		0.1		%FS
	ব্যান্ডউইথ (-3dB)			330		Hz
	ক্রস কাপলিং			0.1		%
ম্যাগনেটোমিটার	গতিশীল পরিমাপের পরিসীমা			±2.5		গাউস
	সংবেদনশীলতা			0.1		mgauss/LSB
	অ-রৈখিকতা			0.5		%FS
ব্যারোমিটার	চাপের পরিসীমা		300		1100	mbar
	সংবেদনশীলতা			6.1 × 10^-7		mbar/LSB
	মোট ত্রুটি			4.5		mbar
	আপেক্ষিক ত্রুটি			2.5		mbar
	অ-রৈখিকতা			0.1		%FS
যোগাযোগ ইন্টারফেস	1 spi	ইনপুট ক্লক ফ্রিকোয়েন্সি			15	MHz
যোগাযোগ ইন্টারফেস
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	ডিসি	2.5	3.3 ± 10%	5	V
	বিদ্যুৎ খরচ			0.6	1	W
	রিপল	P-P			100	mV
	ওজন			48±2		g
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা	মাপযোগ্য	-40		85	ºC
	সংরক্ষণ তাপমাত্রা		-55		85	ºC
	কম্পন			10~2000Hz,6.06g
	শক			5000g,0.1ms

মাত্রা
