ইনার্শিয়াল নেভিগেশনের জন্য বিরোধী হস্তক্ষেপ থ্রি অক্ষ আইএমইউ জাইরো

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	GI200-A0-IMU
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	১০০০/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

আইএমইউ গাইরো

গ্রিও রেঞ্জ:

৫০০ ডিগ্রি/সেকেন্ড

অ্যাক্সিলোমিটার অ্যালান বৈচিত্র:

0.06 মিলিগ্রাম

গ্রিও অ্যালান বৈচিত্র্য:

1.6 ডিগ্রী/ঘণ্টা

গ্রিও কৌণিক র্যান্ডম হাঁটা:

0.3°/√ ঘন্টা

Gryo শব্দের ঘনত্ব:

0.002°/s/√Hz

শক্তি খরচ:

1.5W

এমটিবিএফ:

>20000H

প্যাকেজিং বিবরণ:

স্পঞ্জ দিয়ে বক্স

যোগানের ক্ষমতা:

১০০০/মাস

বিশেষভাবে তুলে ধরা:

থ্রি অক্ষ আইএমইউ জাইরো

এন্টি-ইনফ্লারেন্স আইএমইউ জাইরো

ইনার্শিয়াল নেভিগেশন আইএমইউ জাইরো

পণ্যের বিবরণ

ইনার্শিয়াল নেভিগেশনের জন্য বিরোধী হস্তক্ষেপ থ্রি অক্ষ আইএমইউ জাইরো

পণ্যের বর্ণনা

জিআই২০০-এ০ (বি০) -আইএমইউ হল মাইক্রো মেশিনিং টেকনোলজি (এমইএমএস) এর উপর ভিত্তি করে একটি ইনার্শিয়াল পরিমাপ ইউনিট (আইএমইউ), যার মধ্যে একটি উচ্চ-কার্যকারিতা সম্পন্ন এমইএমএস জাইরোস্কোপ এবং এমইএমএস অ্যাক্সিলারেমিটার রয়েছে।3 টি কোণীয় গতি এবং 3 টি ত্বরণ প্রদান করে.

GI200-A0 (B0) -আইএমইউতে উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা রয়েছে। বিভিন্ন সফ্টওয়্যারের সাথে মিলিয়ে পণ্যটি বুদ্ধিমান ড্রাইভিং, কৌশলগত এবং শিল্প ইউএভিতে ব্যাপকভাবে ব্যবহৃত হতে পারে,বুদ্ধিমান গোলাবারুদ, অনুসন্ধানকারী, মোবাইল যোগাযোগ, ম্যাপিং, স্থিতিশীল প্ল্যাটফর্ম এবং অন্যান্য ক্ষেত্র।

GI200-A0 (B0) -IMU A0 (নিম্ন কনফিগারেশন) এবং B0 (উচ্চ কনফিগারেশন) সংস্করণে পাওয়া যায়।

প্রধান বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
1. ± 2000o/s গতিশীল পরিমাপ পরিসীমা;
2. A0 পক্ষপাত স্থিতিশীলতাঃ 6 °/H (GJB, 10s, Z-অক্ষ), 9 °/H (GJB, 1s, Z-অক্ষ), 1.6 °/H (ALLAN, Z-অক্ষ);
3. B0 পক্ষপাত স্থিতিশীলতাঃ 3 °/H (GJB, 10s, Z-অক্ষ), 4.5 °/H (GJB, 1s, Z-অক্ষ), 0.8 °/H (ALLAN, Z-অক্ষ);
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
1. ± 200 গ্রাম গতিশীল পরিমাপ পরিসীমা;
2. A0 পক্ষপাতের স্থিতিশীলতাঃ 0.4mg (GJB, 10s), 0.6mg (GJB, 1s), 0.06 mg (ALLAN);
3. B0 পক্ষপাতের স্থিতিশীলতাঃ 0.2mg (GJB, 10s), 0.3mg (GJB, 1s), 0.03mg (ALLAN);
উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20000h;
সম্পূর্ণ তাপমাত্রা পরিসীমা (-40 °C ~ 80 °C) এর মধ্যে গ্যারান্টিযুক্ত নির্ভুলতাঃ বিল্ট-ইন উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম;
শক্তিশালী কম্পনের অবস্থার অধীনে কাজ করার জন্য উপযুক্ত;
ইন্টারফেস 1 চ্যানেল UART, 1 চ্যানেল SPI, 1 চ্যানেল CAN

প্রধান অ্যাপ্লিকেশন ক্ষেত্র

স্মার্ট ড্রাইভিং
টেকটিক্যাল এবং ইন্ডাস্ট্রিয়াল ইউএভি
স্মার্ট গোলাবারুদ
অনুসন্ধানকারী
যোগাযোগের গতি
ম্যাপিং
প্ল্যাটফর্ম স্থিতিশীল করুন

পণ্যের সূচক

প্যারামিটার		পরীক্ষার শর্ত	ন্যূনতম মান	সাধারণ মান	সর্বাধিক মান	ইউনিট
জাইরো	গতিশীল পরিমাপ পরিসীমা			500	2000	o/s
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স, জেড-অক্ষ		1.6		o/h
		অ্যালান ভ্যারিয়েন্স, এক্স এবং ওয়াই অক্ষ		3.2		o/h
		10 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা), Z-অক্ষ		6		o/h
		1 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা), Z-অক্ষ		9		o/h
		10 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা), এক্স অক্ষ এবং ওয়াই অক্ষ		12		o/h
		1 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা), এক্স অক্ষ এবং ওয়াই অক্ষ		18		o/h
	শূন্য পক্ষপাত	জিরো-বিভাজক পরিসীমা, Z-অক্ষ		±0.14		o/s
		শূন্য পক্ষপাতিত্ব পরিসীমা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		±0.4		o/s
		পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য পক্ষপাত পরিবর্তন, Z- অক্ষ1		±0.04		o/s
		সম্পূর্ণ তাপমাত্রা পরিসীমা জুড়ে শূন্য পক্ষপাত পরিবর্তন, এক্স এবং ওয়াই অক্ষ1		±0.12		o/s
		ধারাবাহিক স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.004		o/s
		পরপর স্টার্ট পুনরাবৃত্তিযোগ্যতা, এক্স-অক্ষ এবং ওয়াই-অক্ষ		0.012		o/s
		প্রতিদিনের স্টার্ট পুনরাবৃত্তিযোগ্যতা, Z- অক্ষ		0.006		o/s
		দিন থেকে পুনরাবৃত্তি শুরু, এক্স অক্ষ এবং Y অক্ষ		0.018		o/s
		প্রান্তিক ত্বরণের প্রভাব প্রান্তিকতার উপর		0.004		o/s/g
		শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন2		0.004		o/s/g
		শূন্য পক্ষপাতের উপর কম্পনের প্রভাব, কম্পনের আগে এবং সময় পরিবর্তন2		0.004		o/s/g
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা, Z- অক্ষ		0.6		%
		স্কেল ফ্যাক্টর যথার্থতা, এক্স এবং ওয়াই অক্ষ		1.2		%
		স্কেল ফ্যাক্টর অ-রৈখিকতা, জেড-অক্ষ		0.02		% এফএস
		স্কেল ফ্যাক্টর অ-রৈখিকতা, এক্স এবং ওয়াই অক্ষ		0.04		% এফএস
	কৌণিক র্যান্ডম হাঁটা			0.3		°/√ ঘন্টা
	গোলমাল ঘনত্ব			0.002		°/s/√Hz
	রেজোলিউশন			3.০৫২×১০⁻⁷		o/s/LSB
	ব্যান্ডউইথ			200		হার্টজ
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা			16	200	জি
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.06		এমজি
		10 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা)		0.4		এমজি
		1 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা)		0.6		এমজি
	শূন্য পক্ষপাত	শূন্য পক্ষপাত পরিসীমা		16	30	এমজি
		পুরো তাপমাত্রা পরিসীমা, পিক-টু-পিক মান1 এর শূন্য পক্ষপাত পরিবর্তন		10	20	এমজি
		ধারাবাহিক স্টার্টের পুনরাবৃত্তিযোগ্যতা		1		এমজি
		পুনরাবৃত্তিযোগ্যতা প্রতিদিন শুরু হয়		1.6		এমজি
		শূন্য পক্ষপাতের তাপমাত্রা সহগ		0.1	0.2	mg/°C
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা		4		%
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর অ-রৈখিকতা		0.2		% এফএস
	বেগ বেগম হাঁটা			0.058		m/s/√hr
	গোলমাল ঘনত্ব			0.05		mg/√Hz
	রেজোলিউশন			1.২২১×১০⁻⁸		g/LSB
	ব্যান্ডউইথ			200		হার্টজ
ম্যাগনেটমিটার	চৌম্বকীয় ক্ষেত্রের পরিসীমা	বি_{আরজি,এক্সআই}		±1300		μT
	চৌম্বকীয় ক্ষেত্রের পরিসীমা	বি_rg,z		±২৫০০		μT
	রেজোলিউশন			0.3		μT
	রুট এবং দ্রাঘিমাংশ	30 μT অনুভূমিক ভূ-চৌম্বকীয় উপাদান, 25 °C		±২।5		ডিগ
যোগাযোগ ইন্টারফেস	এক-চ্যানেলের এসপিআই	বাউড রেট			15	এমএইচজি
	১-চ্যানেল ইউএআরটি	বাউড রেট		230.4		কেবিপিএস
	1-চ্যানেল CAN	বাউড রেট			1	এমএইচজি
	নমুনা সংগ্রহের ঘন ঘন	এসপিআই		200	1000	হার্টজ
		ইউআরটি		200		হার্টজ
		হতে পারে		200
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ		3	3.3	3.6	V
	বিদ্যুৎ খরচ				1.5	ডব্লিউ
	রিপল	পি-পি			100	এমভি
কাঠামোগত বৈশিষ্ট্য	আকার			৪৭x৪৪x১৪		মিমি
কাঠামোগত বৈশিষ্ট্য	ওজন			50		জি
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা		-৪০		80	°C
	সংরক্ষণের তাপমাত্রা		-৪৫		85	°C
	কম্পন			২০-২০০০ হার্জ,6.০৬ গ্রাম
	প্রভাব			১০০০ গ্রাম,0.5ms
নির্ভরযোগ্যতা	এমটিবিএফ			20000		h
নির্ভরযোগ্যতা	অবিচ্ছিন্ন কাজের সময়			120		h
1: পুরো তাপমাত্রা পরিবর্তন প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রা পরিবর্তনের হার ≤ 1 °C/মিনিট এবং তাপমাত্রা পরিসীমা -40 °C ~ + 80 °C;
2: কম্পনের অবস্থা 6.06 G, 20Hz ~ 2000Hz

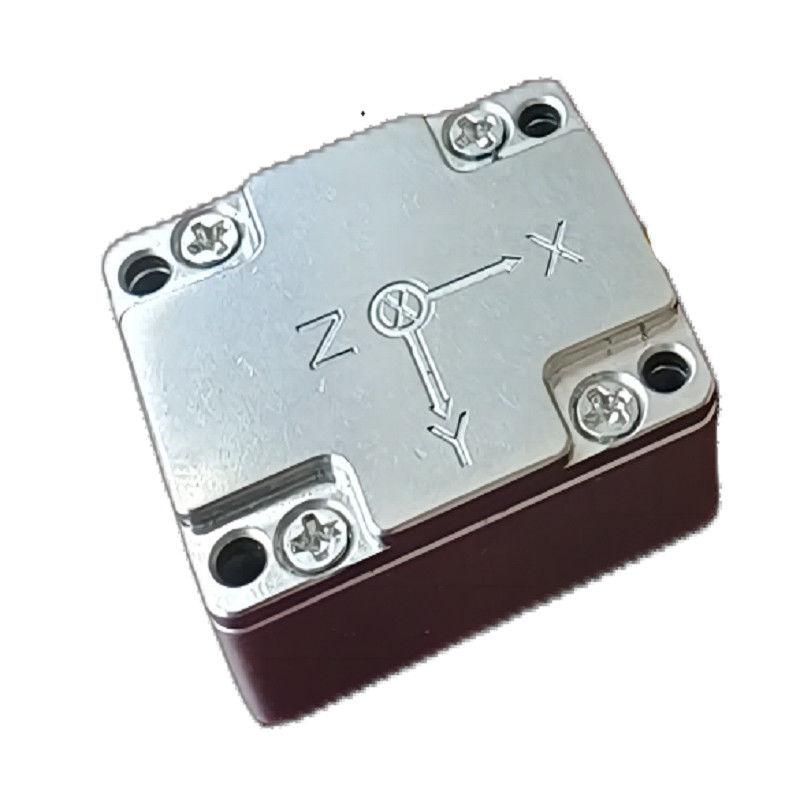

পণ্য কাঠামো

ইনার্শিয়াল নেভিগেশনের জন্য বিরোধী হস্তক্ষেপ থ্রি অক্ষ আইএমইউ জাইরো 0

L47mm x W44mm x H14mm ((L x W x H)

বৈদ্যুতিক ইন্টারফেস

ইনার্শিয়াল নেভিগেশনের জন্য বিরোধী হস্তক্ষেপ থ্রি অক্ষ আইএমইউ জাইরো 1

ইনার্শিয়াল নেভিগেশনের জন্য বিরোধী হস্তক্ষেপ থ্রি অক্ষ আইএমইউ জাইরো 2
