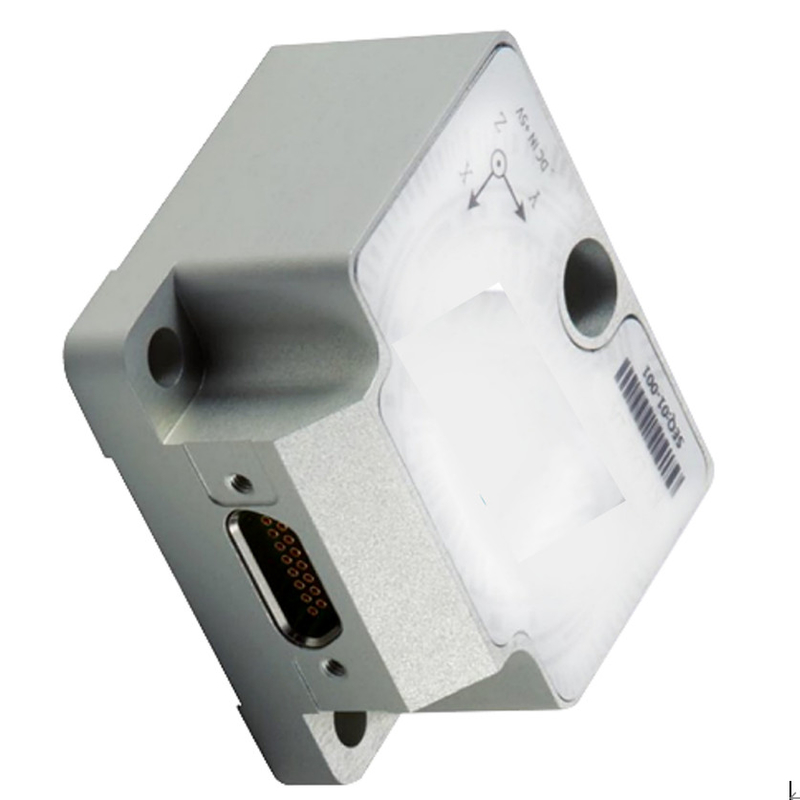

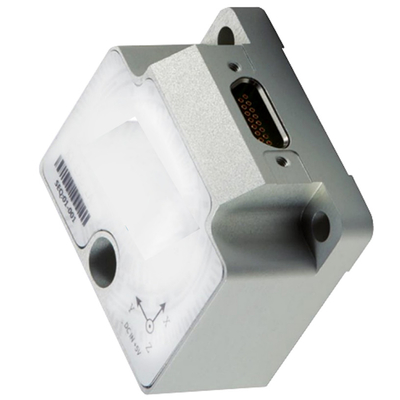

STIM210 অ্যানালগ আইএমইউ সেন্সর, RS422 লো বায়াস মাইক্রো গিরোস্কোপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	IMU3
MOQ.:	1
মূল্য:	2000~2500 USD
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS

পণ্যের নাম:

বিশুদ্ধ IMU

gyro পরিমাপ পরিসীমা:

±400°/সে

জিরো-বায়াস স্থায়িত্ব:

≤ 10 °/ঘ

এলোমেলো হাটা:

≤ 0.2 °/√ H

শূন্য পক্ষপাত ত্বরণ সংবেদনশীলতা:

≤ 1°/H/G

ব্যান্ডউইথ:

≤250Hz

বিশেষভাবে তুলে ধরা:

STIM210 এনালগ IMU সেন্সর

RS422 এনালগ IMU সেন্সর

লো বায়াস মাইক্রো জাইরোস্কোপ

পণ্যের বিবরণ

STIM210 অ্যানালগ আইএমইউ সেন্সর মাইক্রো গিরোস্কোপ সংমিশ্রণ RS422 আইএমইউ সেন্সর নিম্ন পক্ষপাত

1.1.১ জাইরোস্কোপের স্পেসিফিকেশন

পরিমাপ পরিসীমাঃ ± 400 °/s
শূন্য পক্ষপাতের স্থিতিশীলতা (@ অ্যালান বৈচিত্র্য): ≤ 1 °/H
শূন্য পক্ষপাতের স্থিতিশীলতা (1s মসৃণ, 1σ, ঘরের তাপমাত্রা): ≤ 10 °/H
সম্পূর্ণ তাপমাত্রা পরিসীমা মধ্যে শূন্য পক্ষপাত ত্রুটিঃ ≤ 20 ° / ঘন্টা
এলোমেলো হাঁটা: ≤ 0.2 °/√ H
শূন্য পক্ষপাতের পুনরাবৃত্তিযোগ্যতাঃ ≤10°/ঘন্টা
শূন্য পক্ষপাত ত্বরণের সংবেদনশীলতাঃ ≤ 1 °/H/G
রেজোলিউশনঃ ≤ 0.001 °/s
স্কেল ফ্যাক্টর অ-রৈখিকতাঃ ≤ 100ppm
স্কেল ফ্যাক্টরের পুনরাবৃত্তিযোগ্যতাঃ ≤ 100ppm
ক্রস কপলিংঃ ≤ 0.1%
ব্যান্ডউইথঃ ≤250Hz
ওজনঃ (52 ± 5) জি

1.1.২ পাওয়ার সাপ্লাই প্রয়োজনীয়তা

সরবরাহের ভোল্টেজঃ (+ 5 ± 0.5) V (DC);
পাওয়ার সাপ্লাই স্ট্রিমঃ কাজের স্ট্রিম < 0.3A;

1.1.3 পরিবেশগত অভিযোজনযোগ্যতা

কাজের তাপমাত্রাঃ (-45 ~ 85) °C
সংরক্ষণের তাপমাত্রাঃ (-55 ~ 105) °C
কম্পনঃ 10 ~ 2000Hz, 6.06g
প্রভাবঃ ৫০০০ জি, ০.১ এমএস

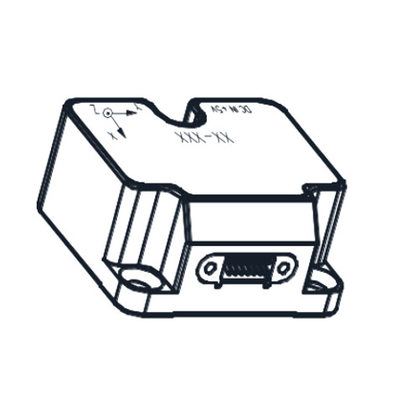

মাইক্রো-জাইরোস্কোপের রূপরেখা

STIM210 অ্যানালগ আইএমইউ সেন্সর, RS422 লো বায়াস মাইক্রো গিরোস্কোপ 0

নোড সংখ্যা	নোড সংজ্ঞা	প্রকার	ব্যাখ্যা কর
1	জিএনডি	সরবরাহ	পাওয়ার গ্রাউন্ড (৪)
2	এক্সট্রিগ	ইনপুট	বাহ্যিক ট্রিগার সোর্স (৩)
3	ভিএসইপি	সরবরাহ	প্রোডাক্ট পাওয়ার সাপ্লাইয়ের ইতিবাচক শেষ, DC নিয়ন্ত্রিত পাওয়ার সাপ্লাই + 5V
4	TxD+	আউটপুট	প্রোডাক্ট RS422 আউটপুট ইন্টারফেস পজিটিভ টার্মিনাল
5	TxD-	আউটপুট	প্রোডাক্ট RS422 আউটপুট ইন্টারফেস নেগেটিভ টার্মিনাল
6	চ্যাসি	চ্যাসি	পাওয়ার গ্রাউন্ড থেকে যান্ত্রিকভাবে বিচ্ছিন্ন পণ্য
7	জিএনডি	ইনপুট	সিগন্যাল গ্রাউন্ড (৪)
8	এনআরএসটি	ইনপুট	রিসেট সিগন্যাল (২)
9	RxD-	ইনপুট	প্রোডাক্ট RS422 রিসিভিং ইন্টারফেস নেগেটিভ টার্মিনাল
10	RxD+	ইনপুট	প্রোডাক্ট RS422 রিসিভিং ইন্টারফেস পজিটিভ টার্মিনাল
