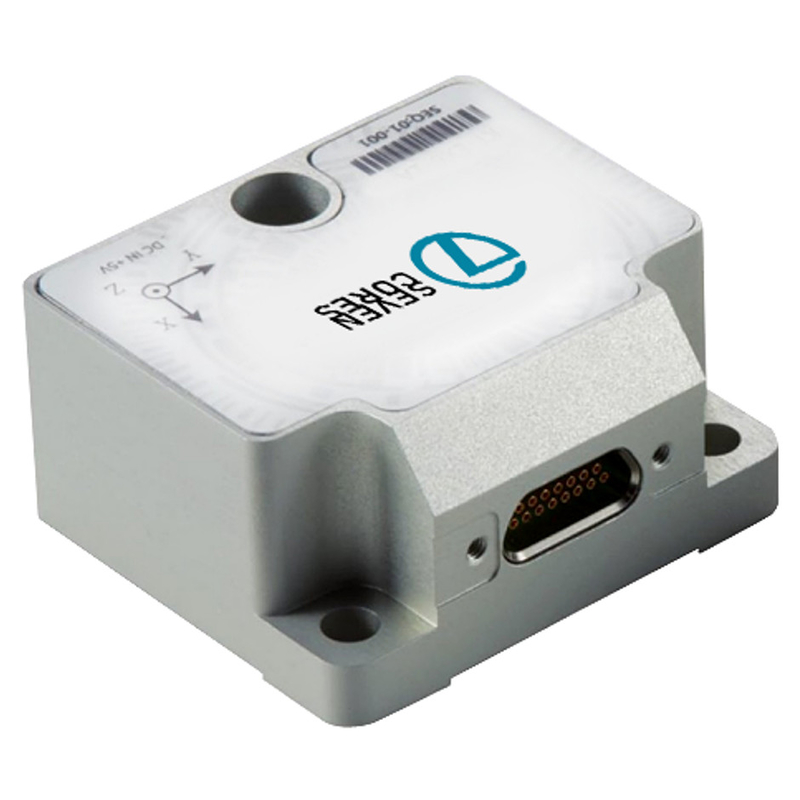

উচ্চ রেজোলিউশন ইনার্শিয়াল পরিমাপ ইউনিট STIM210 Pure IMU 3 Axis Gyro প্রতিস্থাপন

Name: উচ্চ রেজোলিউশন ইনার্শিয়াল পরিমাপ ইউনিট STIM210 Pure IMU 3 Axis Gyro প্রতিস্থাপন
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	IMU3
MOQ.:	1
মূল্য:	2000~2500 USD
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS

পণ্যের নাম:

বিশুদ্ধ IMU

gyro পরিমাপ পরিসীমা:

±400°/সে

জিরো-বায়াস স্থায়িত্ব:

≤ 10 °/ঘ

এলোমেলো হাটা:

≤ 0.2 °/√ H

শূন্য পক্ষপাত ত্বরণ সংবেদনশীলতা:

≤ 1°/H/G

বিশেষভাবে তুলে ধরা:

IMU3 ইনর্শিয়াল মেজার ইউনিট

STIM210 ইনর্শিয়াল মেজার ইউনিট

ROHS 3 অ্যাক্সিস অ্যাক্সিলোমিটার

পণ্যের বিবরণ

ইনার্শিয়াল মেজারি ইউনিট সেন্সর STIM210 Pure IMU 3 Axis Gyro 3 Axis Accelerometer প্রতিস্থাপন

মাইক্রো-জাইরোস্কোপ সমন্বয় একটি তিন অক্ষের জাইরোস্কোপ, একটি তাপমাত্রা সেন্সর, একটি সংকেত প্রক্রিয়াকরণ বোর্ড, একটি কাঠামো এবং প্রয়োজনীয় সফটওয়্যার গঠিত হয়,এবং এটি একটি ক্যারিয়ারের তিন-অক্ষ/দুই-অক্ষ কৌণিক হার পরিমাপ করার জন্য ব্যবহৃত হয়, এবং ত্রুটি ক্ষতিপূরণ সাপেক্ষে তিনটি কোণীয় হার তথ্য আউটপুট (তাপমাত্রা ক্ষতিপূরণ সহ, ইনস্টলেশন misalignment কোণ ক্ষতিপূরণ,একটি সম্মত যোগাযোগ প্রোটোকল অনুযায়ী একটি RS-422 সিরিয়াল পোর্ট মাধ্যমে).

1.1.১ জাইরোস্কোপের স্পেসিফিকেশন

পরিমাপ পরিসীমাঃ ± 400 °/s
শূন্য পক্ষপাতের স্থিতিশীলতা (@ অ্যালান বৈচিত্র্য): ≤ 1 °/H
শূন্য পক্ষপাতের স্থিতিশীলতা (1s মসৃণ, 1σ, ঘরের তাপমাত্রা): ≤ 10 °/H
সম্পূর্ণ তাপমাত্রা পরিসীমা মধ্যে শূন্য পক্ষপাত ত্রুটিঃ ≤ 20 ° / ঘন্টা
এলোমেলো হাঁটা: ≤ 0.2 °/√ H
শূন্য পক্ষপাতের পুনরাবৃত্তিযোগ্যতাঃ ≤10°/ঘন্টা
শূন্য পক্ষপাত ত্বরণের সংবেদনশীলতাঃ ≤ 1 °/H/G
রেজোলিউশনঃ ≤ 0.001 °/s
স্কেল ফ্যাক্টর অ-রৈখিকতাঃ ≤ 100ppm
স্কেল ফ্যাক্টরের পুনরাবৃত্তিযোগ্যতাঃ ≤ 100ppm
ক্রস কপলিংঃ ≤ 0.1%
ব্যান্ডউইথঃ ≤250Hz
ওজনঃ (52 ± 5) জি

1.1.২ পাওয়ার সাপ্লাই প্রয়োজনীয়তা

সরবরাহের ভোল্টেজঃ (+ 5 ± 0.5) V (DC);
পাওয়ার সাপ্লাই স্ট্রিমঃ কাজের স্ট্রিম < 0.3A;

1.1.3 পরিবেশগত অভিযোজনযোগ্যতা

কাজের তাপমাত্রাঃ (-45 ~ 85) °C
সংরক্ষণের তাপমাত্রাঃ (-55 ~ 105) °C
কম্পনঃ 10 ~ 2000Hz, 6.06g
প্রভাবঃ ৫০০০ জি, ০.১ এমএস

মাইক্রো-জাইরোস্কোপের রূপরেখা

উচ্চ রেজোলিউশন ইনার্শিয়াল পরিমাপ ইউনিট STIM210 Pure IMU 3 Axis Gyro প্রতিস্থাপন 0

নোড সংখ্যা	নোড সংজ্ঞা	প্রকার	ব্যাখ্যা কর
1	জিএনডি	সরবরাহ	পাওয়ার গ্রাউন্ড (৪)
2	এক্সট্রিগ	ইনপুট	বাহ্যিক ট্রিগার সোর্স (৩)
3	ভিএসইপি	সরবরাহ	প্রোডাক্ট পাওয়ার সাপ্লাইয়ের ইতিবাচক শেষ, DC নিয়ন্ত্রিত পাওয়ার সাপ্লাই + 5V
4	TxD+	আউটপুট	প্রোডাক্ট RS422 আউটপুট ইন্টারফেস পজিটিভ টার্মিনাল
5	TxD-	আউটপুট	প্রোডাক্ট RS422 আউটপুট ইন্টারফেস নেগেটিভ টার্মিনাল
6	চ্যাসি	চ্যাসি	পাওয়ার গ্রাউন্ড থেকে যান্ত্রিকভাবে বিচ্ছিন্ন পণ্য
7	জিএনডি	ইনপুট	সিগন্যাল গ্রাউন্ড (৪)
8	এনআরএসটি	ইনপুট	রিসেট সিগন্যাল (২)
9	RxD-	ইনপুট	প্রোডাক্ট RS422 রিসিভিং ইন্টারফেস নেগেটিভ টার্মিনাল
10	RxD+	ইনপুট	প্রোডাক্ট RS422 রিসিভিং ইন্টারফেস পজিটিভ টার্মিনাল

মাত্রা
