নেভিগেশন সিস্টেমের জন্য অটোমোটিভ গ্রেডের এমইএমএস আইএমইউ

নেভিগেশন সিস্টেমের জন্য অটোমোটিভ গ্রেডের এমইএমএস আইএমইউ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	IMU115
MOQ.:	1
মূল্য:	200$
অর্থ প্রদানের শর্তাবলী:	টি/টি, এল/সি
সরবরাহের ক্ষমতা:	1000/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

জাইরোস্কোপ পরিসীমা:

250/500 º/ s

শূন্য পক্ষপাত স্থিতিশীলতা:

3.0º/ঘন্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

০.০২%

ব্যান্ডউইথ:

80Hz

অ্যাক্সিলারোমেট রেঞ্জ:

4 // 16/জি

ইন্টারফেস:

1-ওয়ে ইউআরটি

কম্পন:

20 ~ 2000Hz ， 3 জি

প্রভাব:

1000g ， 0.5 মিমি

প্যাকেজিং বিবরণ:

স্পঞ্জ সহ শক্ত কাগজ

যোগানের ক্ষমতা:

1000/মাস

বিশেষভাবে তুলে ধরা:

UOO টাইপ ট্রায়াক্সিয়াল টার্নটেবল

কৌণিক হার ট্রায়াক্সিয়াল টার্নটেবল

ট্রায়াক্সিয়াল টার্নটেবল তিনটি দিক

পণ্যের বিবরণ

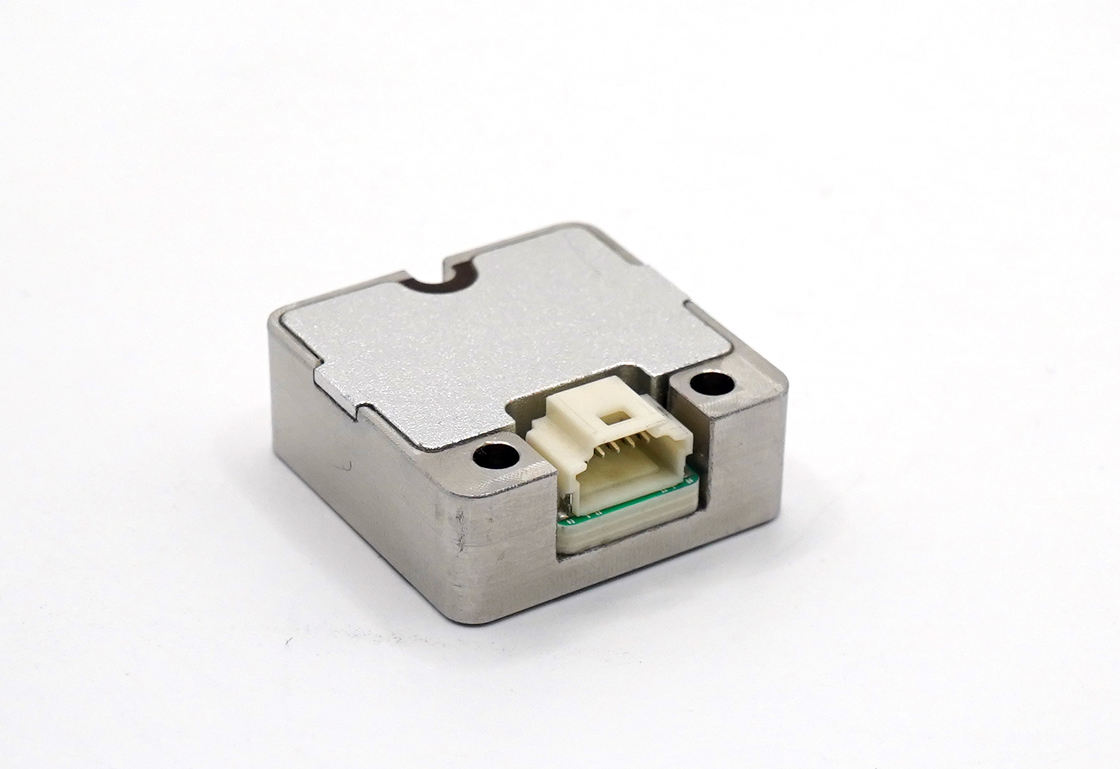

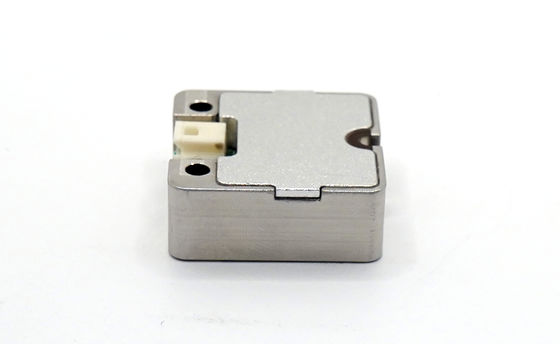

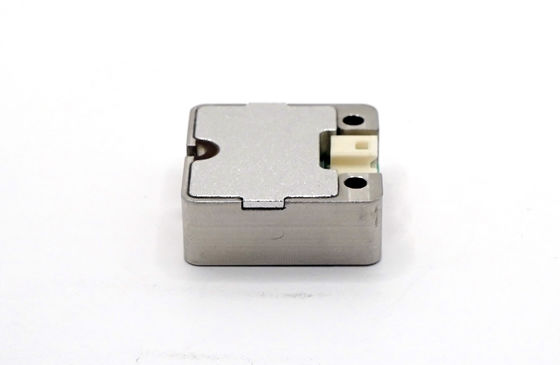

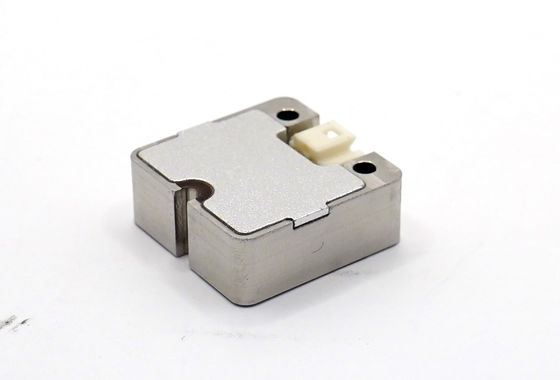

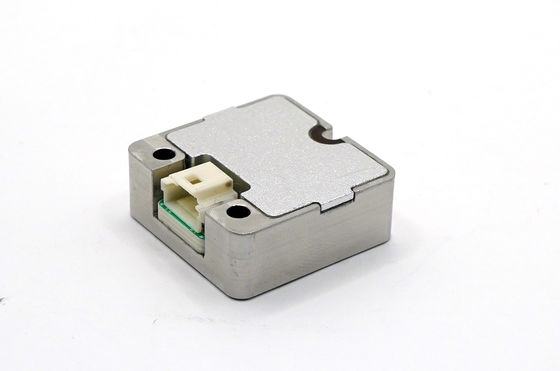

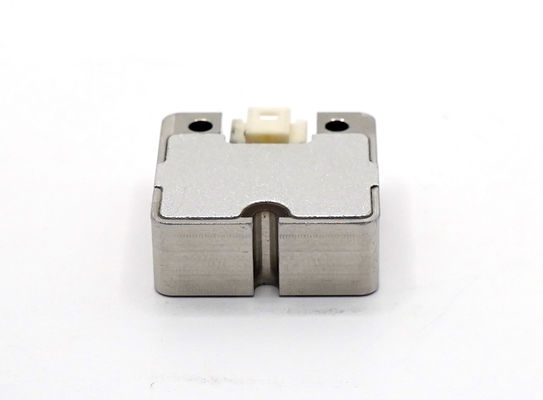

নেভিগেশন সিস্টেমের জন্য অটোমোটিভ গ্রেডের এমইএমএস আইএমইউ

আইএমইউ-১১৫ হল মাইক্রো-মেকানিক্যাল টেকনোলজি (এমইএমএস) এর উপর ভিত্তি করে একটি উন্নত ইনার্শিয়াল পরিমাপ ইউনিট (আইএমইউ), যার মধ্যে একটি উচ্চ-কার্যকারিতা সম্পন্ন এমইএমএস গাইরোস্কোপ এবং এমইএমএস অ্যাক্সিলেরোমিটার রয়েছে।এটি 3 টি কৌণিক বেগ এবং 3 টি ত্বরণের সঠিক পরিমাপ প্রদান করে.

উচ্চ নির্ভরযোগ্যতা এবং ব্যতিক্রমী পরিবেশগত অভিযোজনযোগ্যতার জন্য ডিজাইন করা, আইএমইউ 115 বুদ্ধিমান ড্রাইভিং অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন সফ্টওয়্যার সমাধানগুলির সাথে কাস্টমাইজ করা যেতে পারে,যোগাযোগ চলমান, ম্যাপিং, স্থিতিশীলতা প্ল্যাটফর্ম এবং সংশ্লিষ্ট ক্ষেত্র।

পণ্যের বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
- ±250o/s গতিশীল পরিমাপ পরিসীমা (500o/s ঐচ্ছিক)
- শূন্য পক্ষপাতের স্থিতিশীলতাঃ 10o/h (GJB, 10s, সাধারণ), 6.0o/h (ALLAN, সাধারণ)
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
- ±4g গতিশীল পরিমাপ পরিসীমা (১৬g পর্যন্ত কনফিগার করা যায়)
- শূন্য-বিভাজক স্থিতিশীলতাঃ 0.12 mg (GJB, 10s), 0.065 mg (ALLAN)
উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20,000 ঘন্টা
উচ্চ পারফরম্যান্স তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদমের সাথে সম্পূর্ণ তাপমাত্রা পরিসীমা জুড়ে গ্যারান্টিযুক্ত নির্ভুলতা (-40 °C থেকে 80 °C)
শক্তিশালী কম্পনের শর্তে কার্যকরভাবে কাজ করার জন্য ডিজাইন করা
ইন্টারফেসঃ একমুখী ইউআরটি

প্রয়োগের ক্ষেত্র

বুদ্ধিমান ড্রাইভিং সিস্টেম
যোগাযোগের গতি
ম্যাপিং অ্যাপ্লিকেশন
স্থিতিশীলতা প্ল্যাটফর্ম

প্রোডাক্ট স্পেসিফিকেশন

প্যারামিটার	পরীক্ষার শর্ত	সর্বনিম্ন	সাধারণ	সর্বাধিক	ইউনিট
জাইরোস্কোপ
গতিশীল পরিমাপ পরিসীমা			250	500	o/s
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		3.0		o/h
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C থেকে +80°C, ধ্রুবক তাপমাত্রা)		6.0		o/h
শূন্য পক্ষপাত পরিসীমা			±0.2		o/s
পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য পক্ষপাতের পরিবর্তন			±0.3		o/s
স্কেল ফ্যাক্টর নির্ভুলতা			0.2		%
স্কেল ফ্যাক্টর অ-রৈখিকতা			0.02		% এফএস
ব্যান্ডউইথ			80		হার্টজ
অ্যাক্সিলেরোমিটার
গতিশীল পরিমাপ পরিসীমা			4	16	জি
শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.065		এমজি
শূন্য পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40°C থেকে +80°C, ধ্রুবক তাপমাত্রা)		0.12		এমজি
শূন্য পক্ষপাত পরিসীমা			±3		এমজি
সম্পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত পরিবর্তন			±6		এমজি
স্কেল ফ্যাক্টর নির্ভুলতা			0.3		%
স্কেল ফ্যাক্টর অ-রৈখিকতা			0.03		% এফএস
ব্যান্ডউইথ			80		হার্টজ
যোগাযোগ ইন্টারফেস
একমুখী UART বাউড রেট			115.2	460.8	কেবিপিএস
ইউআরটি নমুনা সংগ্রহের ফ্রিকোয়েন্সি		200	1000		হার্টজ
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ		4.5	5	5.5	V
বিদ্যুৎ খরচ				0.35	ডব্লিউ
রিপল (পি-পি)				20	এমভি
কাঠামোগত বৈশিষ্ট্য
আকার			22.৪x২২.৪x৯5		মিমি
ওজন			16		জি
পরিবেশ ব্যবহার করুন
অপারেটিং তাপমাত্রা		-৪০		80	°C
সংরক্ষণের তাপমাত্রা		-৪৫		85	°C
কম্পন			২০-২০০০ হার্জ, ৩ জি
প্রভাব			১০০০ গ্রাম, ০.৫ মিমি
নির্ভরযোগ্যতা
এমটিবিএফ			20000		h
অবিচ্ছিন্ন কাজের সময়			120		h

দ্রষ্টব্যঃ পুরো তাপমাত্রা পরিবর্তন প্রক্রিয়াটির শূন্য পক্ষপাত তাপমাত্রা পরিবর্তনের হারের সাথে গণনা করা হয় ≤1°C/মিনিট এবং তাপমাত্রা পরিসীমা -40°C থেকে +80°C।
