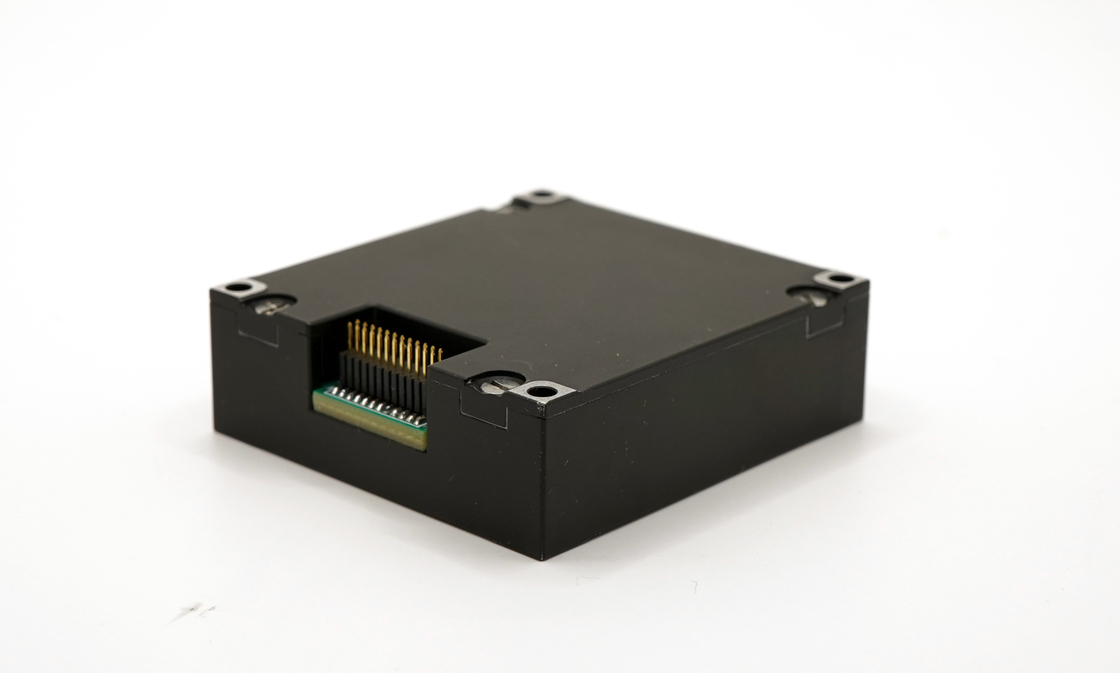

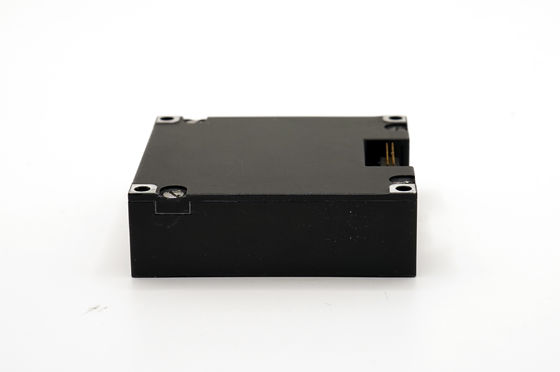

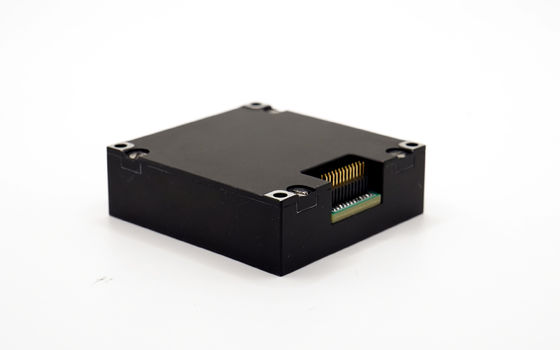

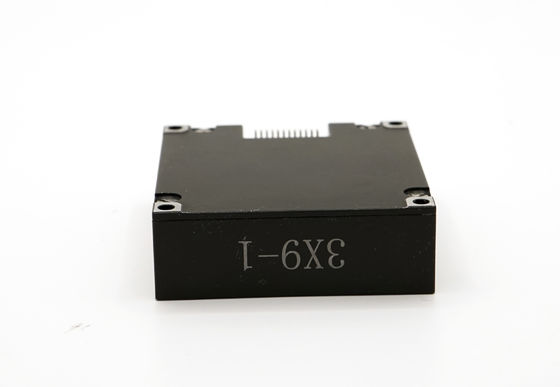

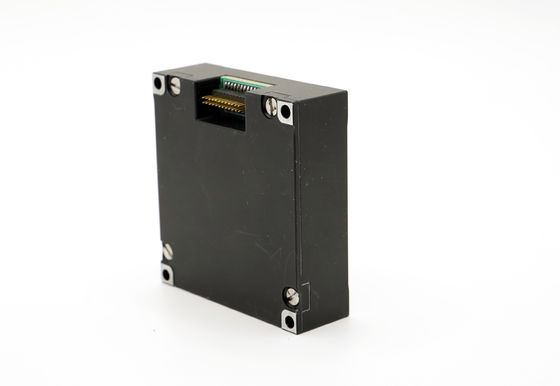

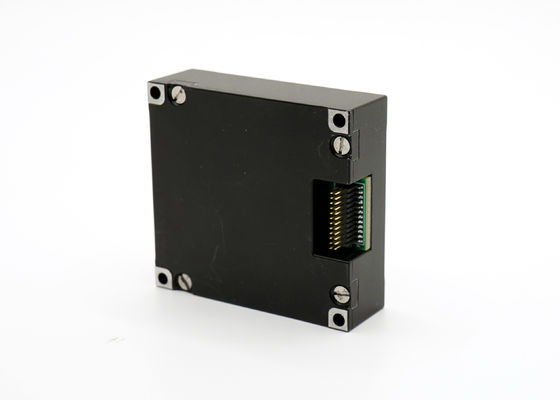

ইউএভির মনোভাব এবং উচ্চতা নিয়ন্ত্রণের জন্য 10-অক্ষীয় ইনার্শিয়াল পরিমাপ ইউনিট Adis16488

ইউএভির মনোভাব এবং উচ্চতা নিয়ন্ত্রণের জন্য 10-অক্ষীয় ইনার্শিয়াল পরিমাপ ইউনিট Adis16488

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	16488 সি
MOQ.:	1
অর্থ প্রদানের শর্তাবলী:	টি/টি, এল/সি
সরবরাহের ক্ষমতা:	1000pcs

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

এসিসি রেঞ্জ:

± 20 জি

গাইরো রেঞ্জ:

±450º/সে

শূন্য পক্ষপাতের অস্থিরতা:

5º/এইচ

জিরো-বায়াস ত্বরণ সংবেদনশীল:

20º/ঘন্টা/জি

ব্যান্ডউইথ:

330 হার্জেড

ভোল্টেজ:

3.3 ± 0.15V

ওজন:

48 গ্রাম

চৌম্বকীয় সংবেদনশীলতা:

0.1mgauss/lsb

প্যাকেজিং বিবরণ:

কাঠের বাক্স

যোগানের ক্ষমতা:

1000pcs

বিশেষভাবে তুলে ধরা:

কম্পন 2 অক্ষ টার্নটেবল

2 অক্ষ টার্নটেবল ফ্রেম ভিত্তিক

পণ্যের বিবরণ

UAV অ্যাটিটিউড এবং অলটিটিউড কন্ট্রোলের জন্য ১০-অক্ষরীয় ইনর্শিয়াল মেজারমেন্ট ইউনিট ADIS16488

পণ্য বিবরণ

The 16488C মাল্টি-ডিগ্রি-অফ-ফ্রিডম ইনর্শিয়াল মেজারমেন্ট ইউনিট (IMU) একটি উচ্চ-কার্যকারিতা, সম্পূর্ণ সমন্বিত জড়তা সিস্টেম যা ADIS16488-এর সমতুল্য। এটি একটি তিন-অক্ষের জাইরোস্কোপ, তিন-অক্ষের অ্যাক্সিলোমিটার, তিন-অক্ষের ম্যাগনেটোমিটার, এবং ব্যারোমেট্রিক চাপ সেন্সর একটি কমপ্যাক্ট মডিউলে একত্রিত করে।

এই IMU কৌণিক হার, রৈখিক ত্বরণ, চৌম্বক ক্ষেত্র এবং বায়ুর চাপ-এর সঠিক পরিমাপ প্রদান করে, যা স্বায়ত্তশাসিত যানবাহন, UAV, রোবোটিক্স এবং নেভিগেশন সিস্টেম সক্ষম করে।

বৈশিষ্ট্যযুক্ত অন্তর্নির্মিত ত্রুটি ক্ষতিপূরণ (যার মধ্যে রয়েছে তাপমাত্রার বিচ্যুতি, ভুল সারিবদ্ধতা এবং অ-রৈখিক সংশোধন), 16488C কঠোর পরিবেশে ব্যতিক্রমী স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে। ডেটা স্ট্যান্ডার্ড কমিউনিকেশন প্রোটোকলের অধীনে SPI বা UART ইন্টারফেসের মাধ্যমে আউটপুট হয়, যা সহজ সিস্টেম ইন্টিগ্রেশন এবং রিয়েল-টাইম মোশন সেন্সিং সক্ষম করে।

প্রধান বৈশিষ্ট্য

১০-অক্ষরীয় জড়তা পরিমাপ সিস্টেম (জাইরো, অ্যাক্সিলোমিটার, ম্যাগনেটোমিটার, ব্যারোমিটার)
ADIS16488-এর উচ্চ-কার্যকারিতা সমতুল্য
তাপমাত্রার বিচ্যুতি এবং ভুল সারিবদ্ধকরণের জন্য অন্তর্নির্মিত ত্রুটি ক্ষতিপূরণ
SPI এবং UART ইন্টারফেস বিকল্প
কমপ্যাক্ট, সমন্বিত ডিজাইন
UAV, স্বায়ত্তশাসিত যানবাহন এবং রোবোটিক্সের জন্য উপযুক্ত

প্রযুক্তিগত পরামিতি

পরামিতি	পরীক্ষার শর্তাবলী	ন্যূনতম মান	সাধারণ মান	সর্বোচ্চ মান	ইউনিট
জাইরোস্কোপ
গতিশীল পরিমাপের পরিসীমা	কনফিগারযোগ্য			±450	º/s
শূন্য-পক্ষপাত অস্থিরতা	অ্যালান ভেরিয়েন্স, ভালো		5		º/h
শূন্য পক্ষপাত স্থিতিশীলতা	10s মসৃণ, RMS, ভালো		10		º/h
পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত	-40 ℃ ~ 85 ℃, 10 s মসৃণ, rms		60		º/h
র্যান্ডম ওয়াক	1σ		0.26		º/√h
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1σ		20		º/h
শূন্য-পক্ষপাত ত্বরণ সংবেদনশীল			20		º/h/g
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ		200		Ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=450 º/s		200		Ppm
ব্যান্ডউইথ (-3dB)			330		Hz
ক্রস কাপলিং			0.2		%
অ্যাক্সিলোমিটার
গতিশীল পরিমাপের পরিসীমা	কনফিগারযোগ্য			±20	g
শূন্য পক্ষপাত স্থিতিশীলতা	অ্যালান ভেরিয়েন্স		0.07		mg
পূর্ণ তাপমাত্রা পরিসরে শূন্য পক্ষপাত	-40 ℃ ~ 85 ℃, 10 s মসৃণ, rms		3		mg
র্যান্ডম ওয়াক	1б		0.029		m/s/√h
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা	1б		0.5		mg
শূন্য পক্ষপাত স্থিতিশীলতা	10s মসৃণ, RMS, ভালো		0.25		mg
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	1σ		500		ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=10g		500		ppm
ব্যান্ডউইথ (-3dB)			250		Hz
ক্রস কাপলিং			0.2		%
ম্যাগনেটোমিটার
গতিশীল পরিমাপের পরিসীমা			±2.5		গাউস
সংবেদনশীলতা			0.1		mgauss/LSB
ব্যারোমিটার
চাপের পরিসীমা		300		1100	mbar
সংবেদনশীলতা			6.1 × 10-7		mbar/LSB
বৈদ্যুতিক বৈশিষ্ট্য
ভোল্টেজ	সরাসরি কারেন্ট		3.3±0.15		V
বিদ্যুৎ খরচ			0.5		W
রিপল	P-P		100		mV
ওজন			48±2		g
ব্যবহারের পরিবেশ
অপারেটিং তাপমাত্রা	মাপযোগ্য	-45		85	℃
সংরক্ষণ তাপমাত্রা		-55		85	℃

আউটলাইন অঙ্কন
