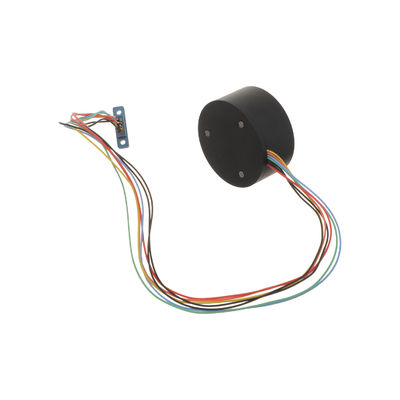

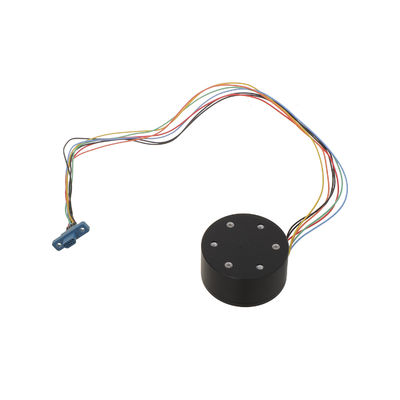

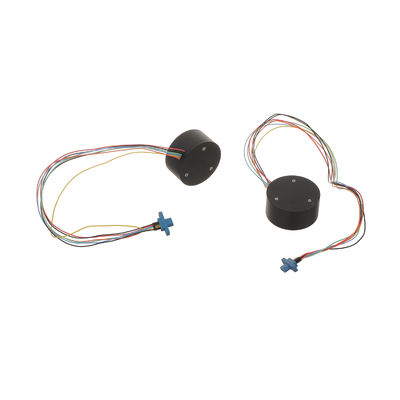

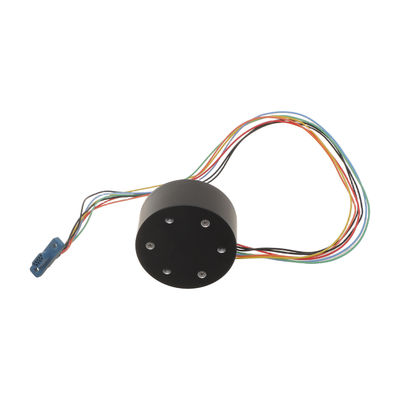

ফিজোপটিকা ভিজি1703 ফাইবার অপটিক জাইরোকোপের পিন-টু-পিন অনুলিপি ±300°/সেকেন্ড 0.5°/ঘণ্টা স্থিতিশীলতা

ফিজোপটিকা ভিজি1703 ফাইবার অপটিক জাইরোকোপের পিন-টু-পিন অনুলিপি ±300°/সেকেন্ড 0.5°/ঘণ্টা স্থিতিশীলতা

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	এমএফওজি -40
MOQ.:	1
মূল্য:	1350$
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিসীমা:

± 300 (°/s

জিরো-বায়াস স্থিতিশীলতা ((10 এস, 1σ):

≤0.5 °/ঘন্টা

কৌণিক এলোমেলো হাঁটা:

.0.02 °/ঘন্টা

3 ডিবি ব্যান্ডউইথ:

≥300Hz

শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা ((1σ):

≤0.5 °/ঘন্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

≤500ppm

মাত্রা:

φ40x20 মিমি

বিদ্যুৎ খরচ:

≤1.5W

প্যাকেজিং বিবরণ:

স্পঞ্জ + কার্টন

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

Fizoptika Vg1703 ফাইবার অপটিক গিরোস্কোপ

ফাইবার অপটিক জাইরো ±300°/s

ফাইবার অপটিক জাইরোস্কোপ 0.5°/ঘণ্টা স্থিতিশীলতা

পণ্যের বিবরণ

Fizoptika VG1703 ফাইবার অপটিক গিরোস্কোপের পিন-টু-পিন কপি ±300°/s 0.5°/h স্থিতিশীলতা

দ্যএমএফওজি-৪০ মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপএটি একটি উন্নত কোণীয় হার সেন্সর যা অপটিক্যাল, যান্ত্রিক এবং ইলেকট্রনিক প্রযুক্তিগুলিকে নির্বিঘ্নে সংহত করে।স্যাগনাক প্রভাব, এটি উচ্চ নির্ভুলতার পরিমাপ অর্জনের জন্য অত্যাধুনিক মাইক্রো-ন্যানো ফাইবার ডিভাইস ব্যবহার করে।গিরোস্কোপ বিপরীত দিক থেকে ছড়িয়ে পড়া দুটি আলোর রশ্মির মধ্যে উৎপন্ন ফেজ পার্থক্য পর্যবেক্ষণ করে কৌণিক গতি সনাক্ত করে, এই তথ্যকে পরিশীলিত ইলেকট্রনিক্সের মাধ্যমে প্রক্রিয়াকরণ করে এবং নিয়ন্ত্রণ বা পরিমাপের উদ্দেশ্যে সুনির্দিষ্ট ফিডব্যাক প্রদান করে।

সরলতা এবং নির্ভরযোগ্যতার জন্য ডিজাইন করা, এই gyroscope একটি কম্প্যাক্ট এবং হালকাকোন চলন্ত অংশ নেইএর দ্রুত স্টার্ট-আপ ক্ষমতা, এর ছোট আকার এবং কম ওজনের সাথে মিলিয়ে এটিকে অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত উপযুক্ত করে তোলেমনোভাব নিয়ন্ত্রণ, নেভিগেশন এবং গতি পরিমাপবিমান, সমুদ্র এবং স্থল প্ল্যাটফর্ম সহ বিভিন্ন ক্যারিয়ারের।

মূল বৈশিষ্ট্য

সরল কাঠামো কোন চলন্ত বা পরিধান অংশ ছাড়া
দ্রুত স্টার্টআপ এবং কম্প্যাক্ট ডিজাইন (φ40*20mm)
বহুমুখী অ্যাপ্লিকেশনের জন্য হালকা ওজন নির্মাণ
স্থিতি নিয়ন্ত্রণ এবং ক্যারিয়ার পরিমাপ সিস্টেমের জন্য আদর্শ

প্রযুক্তিগত উপাদান

অপটিক্যাল পাথ সমন্বয়
সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড
ফাইবার রিং কঙ্কাল এবং কাঠামোগত ঘর

পারফরম্যান্স প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
পরিসীমা (°/s)	±300
স্কেল ফ্যাক্টর (LSB/°/s)	3600
স্কেল ফ্যাক্টর অ-রৈখিকতা (পিপিএম)	≤৫০০
শূন্য পক্ষপাতের স্থিতিশীলতা (10s, 1σ, °/H)	≤০5
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ, °/H)	≤০5
কৌণিক র্যান্ডম হাঁটা (°/H1/2)	≤০02
পূর্ণ তাপমাত্রায় শূন্য-বিভাজক স্থিতিশীলতা (°/H)	≤ ১।5
3 ডিবি ব্যান্ডউইথ (হার্জ)	≥৩০০
পাওয়ার সাপ্লাই (V)	৫±০।15
শক্তি খরচ (W)	≤ ১।5

বিদ্যুতের চাহিদা

পণ্যটির বাহ্যিক শক্তি সরবরাহের দুটি সার্কিট রয়েছে এবং প্রয়োজনীয়তাগুলি টেবিল ২-এ দেখানো হয়েছেঃ

	+5V
ভোল্টেজ	4.৮৫ ভোল্ট-৫.১৫ ভোল্ট
রিপল	২০ এমভি
বৈদ্যুতিক প্রবাহ	0.২এ

বৈদ্যুতিক ইন্টারফেস

এমএফওজি -৪০ মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপটি ক্যাবল দ্বারা বাইরের সাথে বৈদ্যুতিকভাবে সংযুক্ত। লোডার জয়েন্টগুলির সংজ্ঞা জন্য টেবিল 3 দেখুন।

নোড সংখ্যা	রঙ	সংজ্ঞা
1	ম্যান্ডারিন	RS422 R-
2	নীল	RS422 R+
3	সবুজ	RS422 T+
4	হলুদ	RS422 টি-
5	কালো।	জিএনডি
6	কালো।	জিএনডি
7	লাল	৫ ভোল্ট

পণ্যের চিত্র

Fizoptika VG1703 ফাইবার অপটিক গিরোস্কোপ প্রযুক্তিগত চিত্র

Fizoptika VG1703 ফাইবার অপটিক গিরোস্কোপ মাত্রিক অঙ্কন
