থ্রি অক্ষ মোশন সিমুলেশন রেট টার্নটেবিলের জন্য মনোভাব এবং শিরোনাম রেফারেন্স সিস্টেম ক্যালিব্রেশন

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	3lt400-W।
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	১০০০/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পণ্যের নাম:

তিন অক্ষ গতি সিমুলেশন হার টার্নটেবল

পেলোড:

40 কেজি

টেবিলের আকার:

Φ400 মিমি

কম্পিউটার পোর্ট:

আরএস২৩২/আরএস৪২২

অবস্থান পরিসীমা:

± 0- ± 360 °

অবস্থান নির্ভুলতা:

±1~3''

ঘূর্ণন নির্ভুলতা:

±1~3''

টেবিলের উচ্চতা:

540 মিমি

মেসা ফ্ল্যাটনেস:

0.02 মিমি

টেম্প। নির্ভুলতা নিয়ন্ত্রণ করুন:

±0.5ºC

প্যাকেজিং বিবরণ:

স্পঞ্জযুক্ত কার্টন

যোগানের ক্ষমতা:

১০০০/মাস

বিশেষভাবে তুলে ধরা:

তিন অক্ষ গতি সিমুলেশন হার টার্নটেবল

শিরোনাম রেফারেন্স সিস্টেম রেট টার্নটেবল

পণ্যের বিবরণ

মনোভাব এবং শিরোনাম রেফারেন্স সিস্টেমের ক্রমাঙ্কনের জন্য তিনটি অক্ষ মোশন সিমুলেশন রেট টার্নটেবল

পণ্য স্পেসিফিকেশন

বৈশিষ্ট্য	মান
পণ্যের নাম	তিনটি অক্ষ মোশন সিমুলেশন রেট টার্নটেবল
পে -লোড	40 কেজি
টেবিলের আকার	Φ400 মিমি
কম্পিউটার পোর্ট	আরএস 232/আরএস 422
অবস্থান পরিসীমা	± 0- ± 360 °
অবস্থান নির্ভুলতা	± 1 ~ 3 ''
ঘূর্ণন নির্ভুলতা	± 1 ~ 3 ''
টেবিলের উচ্চতা	540 মিমি
মেসা ফ্ল্যাটনেস	0.02 মিমি
টেম্প। নির্ভুলতা নিয়ন্ত্রণ করুন	± 0.5ºC

পণ্য ওভারভিউ

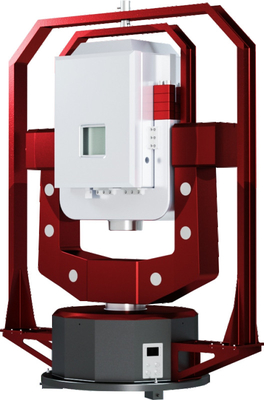

দ্যতিন অক্ষের টার্নটেবলতাপমাত্রা চেম্বার সিরিজের সাথে সম্পূর্ণ তাপমাত্রা পরীক্ষার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি যথার্থ থ্রি-অক্ষ টার্নটেবল সিস্টেম। এই সরঞ্জামগুলি কৌণিক অবস্থান, কৌণিক হার এবং তিনটি দিকের কৌণিক ত্বরণ সহ গতির উত্তেজনা উত্পন্ন করে, জাইরোসের ব্যাপক পরীক্ষা সক্ষম করে, জড় পরিমাপ ডিভাইস এবং অ্যাক্সিলোমিটারগুলি।

সিস্টেম উপাদান

যান্ত্রিক শরীর
তাপমাত্রা নিয়ন্ত্রণ বাক্স
বৈদ্যুতিক পরিমাপ এবং নিয়ন্ত্রণ মন্ত্রিসভা
সংক্ষেপক এবং পাইপ সমর্থন

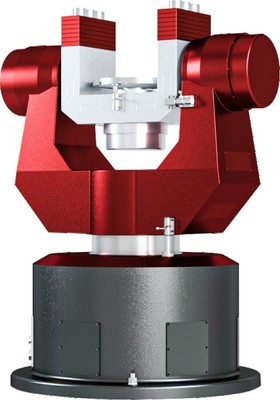

মেশিন বডিটিতে একটি তিনটি অক্ষ ইউটি টাইপ টার্নটেবল ডিজাইন রয়েছে, এতে চারটি প্রধান উপাদান রয়েছে:

বেস
বাইরের ফ্রেম শাফটিং
মিডল ফ্রেম শ্যাফটিং
অভ্যন্তরীণ ফ্রেম শাফটিং

প্রযুক্তিগত পরামিতি

কাঠামোগত ফর্ম	চেম্বারের সাথে তিনটি অক্ষ অবিচ্ছিন্ন ঘূর্ণন
মেসা উপাদান	স্টেইনলেস স্টিল/অ্যালুমিনিয়াম খাদ (al চ্ছিক)
সর্বাধিক লোড ওজন	40 কেজি
টেবিলের আকার	Φ400 মিমি
টেবিলের উচ্চতা	540 মিমি
ঘূর্ণন নির্ভুলতা	± 1 ~ 3 ″ (al চ্ছিক)
কৌণিক অবস্থানের ব্যাপ্তি	± 0 ~ ± 360 °
কৌণিক অবস্থানের নির্ভুলতা	± 1 ~ 3 ″ (al চ্ছিক)
কৌণিক রেজোলিউশন	0.0001 °
কৌণিক হার পরিসীমা	0.001 ~ 4500 °/s
কৌণিক হারের নির্ভুলতা	ω <1 °/s 1 <ω <10 °/s 10 <ω °/s
গতি মসৃণতা	1 × 10^-3 1 × 10^-4 5 × 10^-5
সর্বাধিক কৌণিক ত্বরণ	অভ্যন্তরীণ: 4500 °/s² মধ্য: 2000 °/s² বাইরের: 1000 °/s²
রেট রেজোলিউশন	0.0001 °
স্লিপ রিং নম্বর	10 ~ 80 (al চ্ছিক)
সিস্টেম ব্যান্ডউইথ	5 ~ 80Hz (al চ্ছিক)
স্লিপ-রিং ভয়েস	0.03 ভি
ট্যাঙ্ক রেঞ্জ	-60 ~+100ºC
টেম্প। নির্ভুলতা নিয়ন্ত্রণ করুন	± 0.5ºC
