জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	INS100
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গাইরো রেঞ্জ:

±300°/সে

অ্যাক্সিলোমিটার পরিসীমা:

±50 গ্রাম

এলোমেলো হাটা:

0.05 °/ঘন্টা

Gyro পক্ষপাত স্থায়িত্ব:

≤0.3°/ঘন্টা(1σ)

পিচ অ্যাঙ্গেল হোল্ডিং সঠিকতা:

≤0.2°/ঘণ্টা

গাইরো ব্যান্ডউইথ:

300HZ

স্কেল ফ্যাক্টর অরৈখিকতা:

≤200ppm

উত্তর সন্ধানের সময়:

≤5 মিনিট

প্যাকেজিং বিবরণ:

কাঠের বাক্স

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

টেকটিক্যাল গ্রেড জিএনএসএস ইনার্শিয়াল নেভিগেশন সিস্টেম

উচ্চ নির্ভুলতা জিএনএসএস ইনার্শিয়াল নেভিগেশন সিস্টেম

জাহাজ ট্র্যাকিং জিএনএসএস ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্যের বিবরণ

জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম

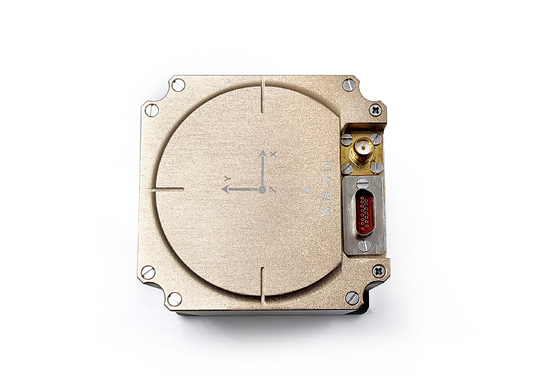

জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম 0

পণ্যের বর্ণনা

আইএনএস-১০০ এটি একটি উচ্চ-নির্ভুলতা সমন্বিত নেভিগেশন সিস্টেম যা ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা প্রয়োজন এমন কঠোর অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এটিতে তিনটি স্বনির্মিত ৪০-গ্রেড ফাইবার অপটিক জাইরোস্কোপ রয়েছে।, tতিন স্ব MEMS অ্যাক্সিলরোমিটার, এবং উন্নত জিএনএসএস মডিউল। মাল্টি-সেন্সর ফিউশন এবং পরিশীলিত ইন্টিগ্রেটেড নেভিগেশন অ্যালগরিদম ব্যবহার করে,সিস্টেমটি জটিল এবং গতিশীল পরিবেশেও সঠিক অবস্থান এবং নেভিগেশন সরবরাহ করে.

এর উচ্চ নির্ভরযোগ্যতা এবং পরিবেশের প্রতি দৃঢ় অভিযোজনযোগ্যতার কারণে, আইএনএস-১০০ বিভিন্ন প্রয়োগের জন্য উপযুক্ত, যার মধ্যে রয়েছে স্বয়ংক্রিয় ড্রাইভিং, ড্রোন এয়ার ভেহিকল (ডব্লিউএভি),ভূ-স্থানীয় জরিপ এবং মানচিত্র, সামুদ্রিক কম্পাস, স্থিতিশীল প্ল্যাটফর্ম, ইলেক্ট্রো-অপটিক্যাল পডস, এবং পানির নিচে যানবাহন। এর শক্তিশালী নকশা বিভিন্ন অপারেটিং অবস্থার মধ্যে স্থিতিশীল এবং সঠিক কর্মক্ষমতা নিশ্চিত করে,এটি এমন শিল্পের জন্য একটি আদর্শ পছন্দ যা উন্নত নেভিগেশন এবং গতি-সেন্সিং ক্ষমতা প্রয়োজন.

ইন্টিগ্রেটেড নেভিগেশন সিস্টেমের প্রধান কাজগুলো হলঃ

প্রাথমিক সমন্বয় ফাংশন ইনার্শিয়াল ডিভাইসের আউটপুট ব্যবহার করে সম্পন্ন করা হয়, এবং কম্পন বেস সমন্বয় এবং চলমান সমন্বয় সঞ্চালিত করা যেতে পারে;
বাইরের থেকে প্রাপ্ত জিপিএস তথ্যকে ইন্টিগ্রেটেড নেভিগেশন ফাংশন এবং আউটপুট তথ্য যেমন কোণ, গতি এবং অবস্থান সম্পূর্ণ করতে ব্যবহার করা যেতে পারে।
স্যাটেলাইট সিগন্যাল হারিয়ে যাওয়ার পর, ন্যাভিগেশন গণনা চালিয়ে যাওয়ার জন্য ইনার্শিয়াল ডিভাইসের আউটপুট এবং ওডোমিটার ইনপুট ব্যবহার করা যেতে পারে।
এটি উচ্চ পারফরম্যান্স এবং উচ্চ স্যাম্পলিং রেট জাইরো কাঁচা আউটপুট আউটপুট এবং স্থিতিশীল প্ল্যাটফর্ম নিয়ন্ত্রণের জন্য কাঁচা ডেটা যুক্ত করতে পারে।
প্রোগ্রাম এবং কনফিগারেশন প্যারামিটারগুলি সিরিয়াল পোর্টের মাধ্যমে অনলাইনে আপগ্রেড করা যেতে পারে।

প্রধান পরামিতি

জাইরো প্রযুক্তি

প্রকল্প		সূচক	মন্তব্য
জাইরো	পরিমাপ পরিসীমা	-৩০০°/সেকেন্ড ~+৩০০°/সেকেন্ড
	রেজোলিউশন	≤0.5°/ঘন্টা
	বিজোড় অবশিষ্ট	-১.০°/ঘন্টা ~ +১.০°/ঘন্টা
	এলোমেলো হাঁটা	0০.০৫%h
	ঘরের তাপমাত্রায় পক্ষপাতের স্থিতিশীলতা	≤0.3°/h ((1σ)	১০ সেকেন্ডের মসৃণকরণ, ১ ঘণ্টার পরীক্ষার ফলাফল
	পূর্ণ তাপমাত্রায় পক্ষপাতের স্থিতিশীলতা	≤0.5°/h ((1σ)	১০ সেকেন্ডের মসৃণকরণ, ১ ঘণ্টার পরীক্ষার ফলাফল
	স্বাভাবিক তাপমাত্রা Biasrepeatability	≤0.3°/h ((1σ)	৬টি পরীক্ষার পরিসংখ্যান
	পূর্ণ তাপমাত্রায় দ্বিগুণ পুনরাবৃত্তিযোগ্যতা	≤0.5°/h ((1σ)	সম্পূর্ণ তাপমাত্রায়, উচ্চ তাপমাত্রায়, নিম্ন তাপমাত্রায় এবং স্বাভাবিক তাপমাত্রায় যথাক্রমে 2 Biasdata নিন
	স্কেল ফ্যাক্টর অ-রৈখিকতা	≤২০০ পিপিএম	পূর্ণ তাপমাত্রা এবং ধ্রুবক তাপমাত্রা
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	≤২০০ পিপিএম ((১σ)	পূর্ণ তাপমাত্রা এবং ধ্রুবক তাপমাত্রা
	জাইরো স্টার্ট সময়	≤ ৫ সেকেন্ড
	জাইরো ব্যান্ডউইথ	৩০০ হার্জ	ডিজাইন নিশ্চিতকরণ, ব্যাচ টেস্টিং
	তিন অক্ষের গিরোস্কোপের ইনস্টলেশনের ত্রুটি অবশিষ্ট	≤30"

অ্যাক্সিলেরোমিটার প্রযুক্তিগত সূচক

প্রকল্প		সূচক	মন্তব্য
ত্বরণ	পরিমাপ পরিসীমা	-৫০ গ্রাম ~ +৫০ গ্রাম	ডিজাইন এবং নির্বাচন গ্যারান্টি
	স্কেল ফ্যাক্টর অ-রৈখিকতা	≤২০০ পিপিএম	ডিজাইন এবং নির্বাচন গ্যারান্টি
	পূর্ণ তাপমাত্রায় পক্ষপাতের স্থিতিশীলতা	≤100ug ((1σ)	১০ সেকেন্ডের মসৃণকরণ, ১ ঘণ্টার পরীক্ষার ফলাফল
	পূর্ণ তাপমাত্রায় দ্বিগুণ পুনরাবৃত্তিযোগ্যতা	≤100ug ((1σ)	সম্পূর্ণ তাপমাত্রায়, উচ্চ তাপমাত্রায়, নিম্ন তাপমাত্রায় এবং স্বাভাবিক তাপমাত্রায় যথাক্রমে 2 Biasdata নিন
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	≤100 পিপিএম ((1σ)	ডিজাইন এবং নির্বাচন গ্যারান্টি
	এলোমেলো হাঁটা	≤0.02m/s/h1/2
	শুরু করার সময় যোগ করুন	≤ ৫ সেকেন্ড
	ত্রিশীল সংযোজন ইনস্টলেশনের ত্রুটি অবশিষ্ট	≤30"

সারিবদ্ধতার নির্ভুলতা

ইন্টিগ্রেটেড নেভিগেশন নির্ভুলতা (স্যাটেলাইট কার্যকর)

প্রকল্প		সূচক	মন্তব্য
সারিবদ্ধতার নির্ভুলতা	উত্তর সময় খুঁজছে	≤5 মিনিট	সাধারণভাবে, স্ট্যান্ডার্ড 3 মিনিট বা 5 মিনিট।
	শিরোনাম কোণ সমন্বয় পুনরাবৃত্তিযোগ্যতা	≤1°/কোসএল	1σ
	পিচ অ্যালাইনমেন্ট পুনরাবৃত্তিযোগ্যতা	≤0.05°	1σ
	রোল এঙ্গেল সারিবদ্ধতার পুনরাবৃত্তিযোগ্যতা	≤0.05°	1σ
	উত্তর খুঁজুন মোড	বাছাই	এটি ভ্রমণের সময় বেস সারিবদ্ধতা, জিপিএস সহায়ক সারিবদ্ধতা, ভ্রমণের সময় ওডোমিটার সহায়ক সারিবদ্ধতা এবং প্রধান ইনার্শিয়াল নেভিগেশন ট্রান্সফার সারিবদ্ধতা উপলব্ধি করতে পারে।

ইনার্শিয়াল নেভিগেশন নির্ভুলতা (অবৈধ উপগ্রহ)

প্রকল্প		সূচক	মন্তব্য
ইনার্শিয়াল নেভিগেশন নির্ভুলতা	কোর্স কোণ রক্ষণাবেক্ষণের সঠিকতা	≤2°/ঘন্টা
	পিচ অঙ্গুল হোল্ডিং নির্ভুলতা	≤0.2°/ঘন্টা
	রোল কোণ রক্ষণাবেক্ষণের নির্ভুলতা	≤0.2°/ঘন্টা
	বিশুদ্ধ ইনার্শিয়াল পজিশনিং যথার্থতা	≤20m ((100s)	সিইপি, বহিরাগত তথ্য সহায়তা ছাড়া
	ওডোমিটার ইন্টিগ্রেটেড নেভিগেশনের অবস্থান অবস্থান সঠিকতা	≤ ০.২% (৩ কিলোমিটারের বেশি মাইল)
	ওডোমিটার ইন্টিগ্রেটেড নেভিগেশনের অবস্থান অবস্থান সঠিকতা	≤1m ((50s)

আকার

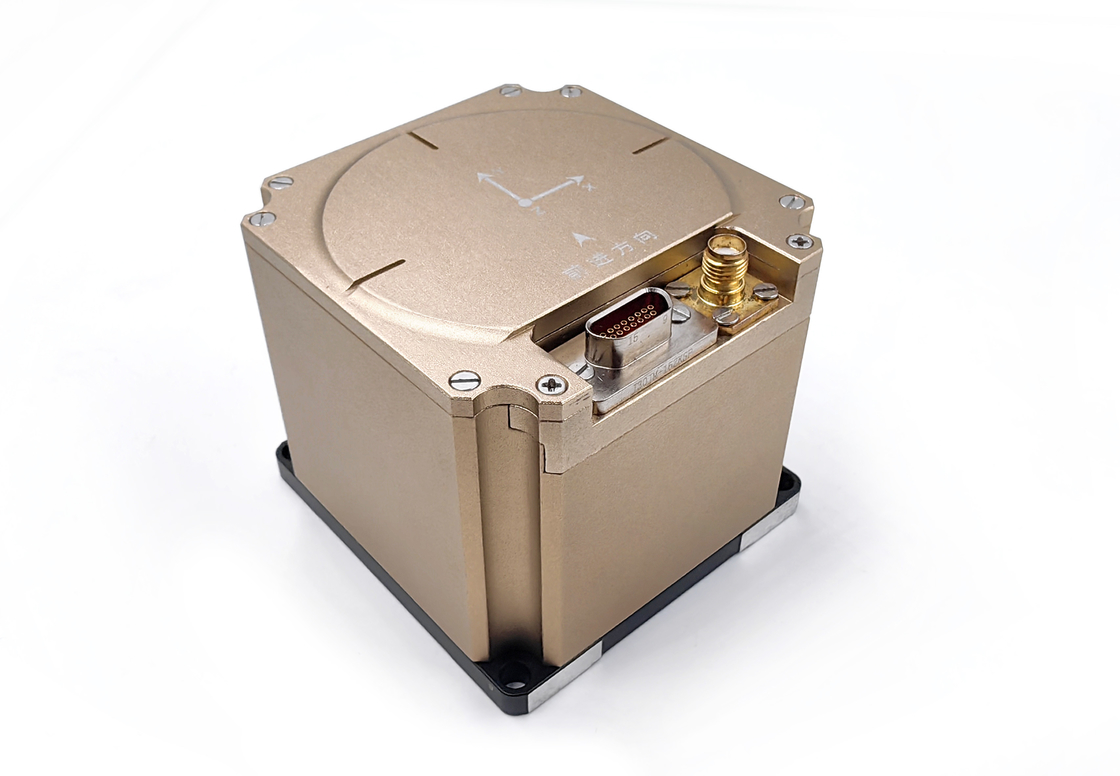

জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম 1

প্রধান অ্যাপ্লিকেশন ক্ষেত্র

জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম 2

জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম 3

জাহাজের ট্র্যাকিংয়ের জন্য উচ্চ নির্ভুলতার GNSS ইনার্শিয়াল নেভিগেশন সিস্টেম 4
