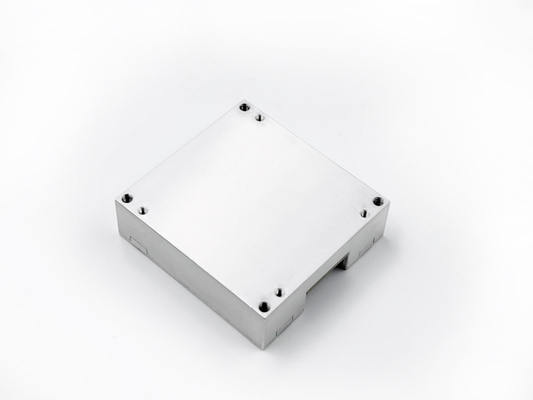

KT-EX 9-2 -3dB ব্যান্ডউইথ 330Hz র্যান্ডম ওয়াক 0.26o/√h এর জন্য উচ্চ নির্ভুলতা Imu সেন্সর

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	16488 সি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গাইরো রেঞ্জ:

±450°/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

5.1 °/ঘন্টা

এসিসি রেঞ্জ:

±18 গ্রাম

এসিসি জিরো বায়াস স্থায়িত্ব:

0.07 মিলিগ্রাম

ব্যান্ডউইথ (-3dB):

330Hz

এলোমেলো হাটা:

0.26º/√ঘ

ইন্টারফেস:

1 চ্যানেল SPI/UART/CAN

শক্তি খরচ:

0.6W

বিশেষভাবে তুলে ধরা:

কেটি-এক্স ৯-২ আইএমইউ সেন্সর

উচ্চ নির্ভুলতা আইএমইউ সেন্সর

৩৩০ হার্জ আইএমইউ সেন্সর

পণ্যের বিবরণ

উচ্চ নির্ভুলতা Imu সেন্সর প্রতিস্থাপনKT-EX 9-2কম দাম

পণ্যের বর্ণনা

দ্যKT-EX 9-2মাল্টি-ডিগ্রি ফ্রিডম ইনার্শিয়াল পরিমাপ ইউনিট হল একটি সম্পূর্ণ ইনার্শিয়াল সিস্টেম যার মধ্যে একটি অন্তর্নির্মিত তিন অক্ষের জাইরোস্কোপ, একটি তিন অক্ষের অ্যাক্সিলরোমিটার রয়েছে,একটি তিন অক্ষের ম্যাগনেটোমিটার এবং একটি চাপ সেন্সর যা ক্যারিয়ার প্যারামিটারের তিন অক্ষের কোণ যেমন রেট পরিমাপ করে, ত্বরণ, তিন অক্ষের চৌম্বক ক্ষেত্র, বায়ু চাপ ইত্যাদি, ত্রুটি ক্ষতিপূরণ পরে আউটপুট তথ্য (তাপমাত্রা ক্ষতিপূরণ সহ, ইনস্টলেশন ভুল সমন্বয় কোণ ক্ষতিপূরণ,অ-রৈখিক ক্ষতিপূরণ, ইত্যাদি) এসপিআই-র মাধ্যমে যোগাযোগ প্রোটোকল অনুযায়ী।

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
1. ± 450o/s গতিশীল পরিমাপ পরিসীমা;
2. শূন্য পক্ষপাতিত্ব স্থিতিশীলতাঃ ৫.১ °/ঘন্টা
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
1. ± 18 গ্রাম গতিশীল পরিমাপ পরিসীমা;
2. শূন্য পক্ষপাতের স্থিতিশীলতাঃ 0.07mg (ALLAN);
উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20000h;
সম্পূর্ণ তাপমাত্রা পরিসীমা (-40 oC ~ 70 oC) এর মধ্যে নিশ্চিত নির্ভুলতাঃ উচ্চ কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম অন্তর্নির্মিত;
শক্তিশালী কম্পনের অবস্থার অধীনে কাজ করার জন্য উপযুক্ত;
ইন্টারফেস 1 চ্যানেল UART, 1 চ্যানেল SPI, 1 চ্যানেল CAN

প্রযুক্তিগত পরামিতি

প্যারামিটার		পরীক্ষার শর্ত	সর্বনিম্ন	সাধারণ	সর্বাধিক	ইউনিট
জাইরো	গতিশীল পরিমাপ পরিসীমা	কনফিগারযোগ্য (সর্বোচ্চ ± 1000)		±450		o/s
	শূন্য পক্ষপাতের অস্থিরতা	অ্যালান বৈচিত্র্য, এর চেয়ে ভাল		5.1		o/h
	শূন্য পক্ষপাতের স্থিতিশীলতা	1s মসৃণ, rms, চেয়ে ভাল		30		o/h
	পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য পক্ষপাত	-40 oC ~ 85 oC, 10s মসৃণ, rms		0.03		o/s
	এলোমেলো হাঁটা	১বি		0.26		o/√h
	শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	১বি		100		o/h
	আউটপুট গোলমাল	ফিল্টারিং নেই, আরএমএস		0.135		o/s
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	১বি		0.1		%
	স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=450 o/s		0.01		% এফএস
	ব্যান্ডউইথ (-3dB)			330		হার্টজ
	ক্রস কপলিং			0.1		%
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা	কনফিগারযোগ্য (সর্বোচ্চ ± 40)		±18		জি
	শূন্য পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স		0.07		এমজি
	পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য পক্ষপাত	-40 oC ~ 85 oC, 10s মসৃণ, rms		5		এমজি
	এলোমেলো হাঁটা	১বি		0.029		m/s/√h
	শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	১বি		5		এমজি
	আউটপুট গোলমাল	ফিল্টারিং নেই, আরএমএস		1		এমজি
	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	১বি		0.1		%
	স্কেল ফ্যাক্টর অ-রৈখিকতা	FS=10g		0.1		% এফএস
	ব্যান্ডউইথ (-3dB)			330		হার্টজ
	ক্রস কপলিং			0.1		%
ম্যাগনেটমিটার	গতিশীল পরিমাপ পরিসীমা			±২।5		গাউস
	সংবেদনশীলতা			0.1		মাগাউস/এলএসবি
	অ-রৈখিকতা			0.5		% এফএস
ব্যারোমিটার	চাপের পরিসীমা		300		1100	এমবিআর
	সংবেদনশীলতা			6.১ × ১০^-৭		এমবিআর/এলএসবি
	মোট ত্রুটি			4.5		এমবিআর
	আপেক্ষিক ত্রুটি			2.5		এমবিআর
	অ-রৈখিকতা			0.1		% এফএস
যোগাযোগ ইন্টারফেস	১ স্পাই	ইনপুট ঘড়ির ফ্রিকোয়েন্সি			15	এমএইচজি
যোগাযোগ ইন্টারফেস
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	ডিসি	2.5	3.3 ± 10%	5	V
	বিদ্যুৎ খরচ			0.6	1	ডব্লিউ
	রিপল	পি-পি			100	এমভি
	ওজন			৪৮±২		জি
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা	স্কেলযোগ্য	-৪০		85	oC
	সংরক্ষণের তাপমাত্রা		-৫৫		85	oC
	কম্পন			১০-২০০০ হার্জ,6.০৬ গ্রাম
	শক			৫০০০ গ্রাম,0.1ms

মাত্রা

KT-EX 9-2 -3dB ব্যান্ডউইথ 330Hz র্যান্ডম ওয়াক 0.26o/√h এর জন্য উচ্চ নির্ভুলতা Imu সেন্সর 0

পেমেন্ট& শিপিং

KT-EX 9-2 -3dB ব্যান্ডউইথ 330Hz র্যান্ডম ওয়াক 0.26o/√h এর জন্য উচ্চ নির্ভুলতা Imu সেন্সর 1

KT-EX 9-2 -3dB ব্যান্ডউইথ 330Hz র্যান্ডম ওয়াক 0.26o/√h এর জন্য উচ্চ নির্ভুলতা Imu সেন্সর 2

KT-EX 9-2 -3dB ব্যান্ডউইথ 330Hz র্যান্ডম ওয়াক 0.26o/√h এর জন্য উচ্চ নির্ভুলতা Imu সেন্সর 3
