RS422 আউটপুট আইএমইউ ছয় আউটপুট জড়তা সেন্সর STIM300 এর অ্যানালগ

Name: RS422 আউটপুট আইএমইউ ছয় আউটপুট জড়তা সেন্সর STIM300 এর অ্যানালগ
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: আইএমইউ৩০০সি
Price: 3,003.00 USD
Availability: InStock

ব্র্যান্ড নাম:	AVIC
মডেল নম্বর:	আইএমইউ৩০০সি
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, এল/সি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS

পণ্যের নাম:

ইনার্শিয়াল পরিমাপ ইউনিট

gyro পরিমাপ পরিসীমা:

±500º/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

0.3 ডিগ্রি/ঘন্টা

কৌণিক র্যান্ডম হাঁটা:

0.০৬ ডিগ্রি /√ ঘন্টা

অ্যাক্সিলোমিটার পরিসীমা:

16 গ্রাম

acc bias স্থিতিশীলতা:

0.02 মিলিগ্রাম

স্কেল ফ্যাক্টর:

0.02% FS

ব্যান্ডউইথ:

200HZ

আউটপুট:

RS422

প্যাকেজিং বিবরণ:

স্পঞ্জ/বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

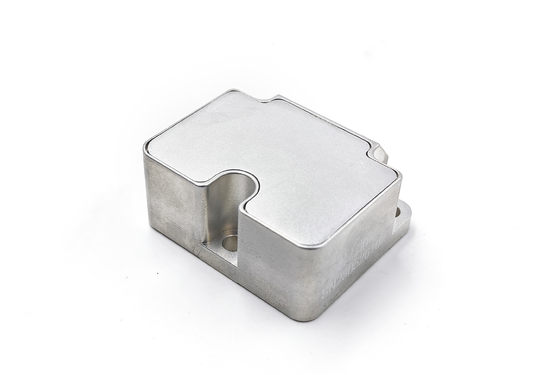

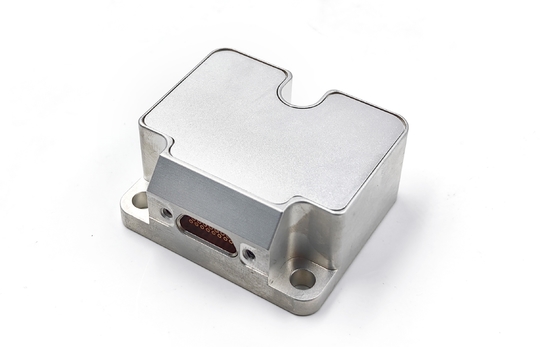

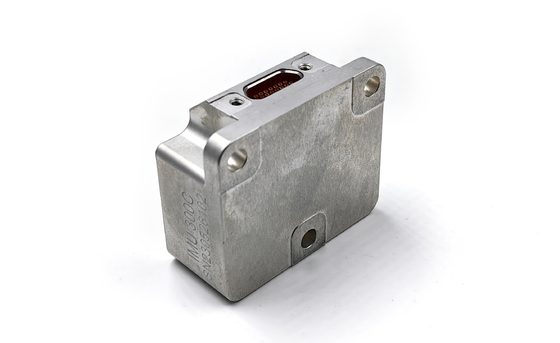

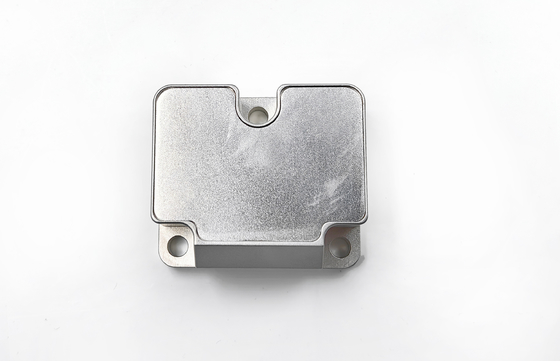

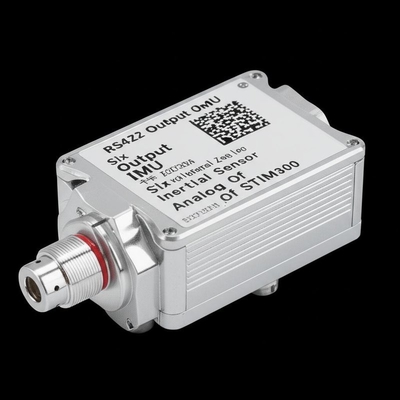

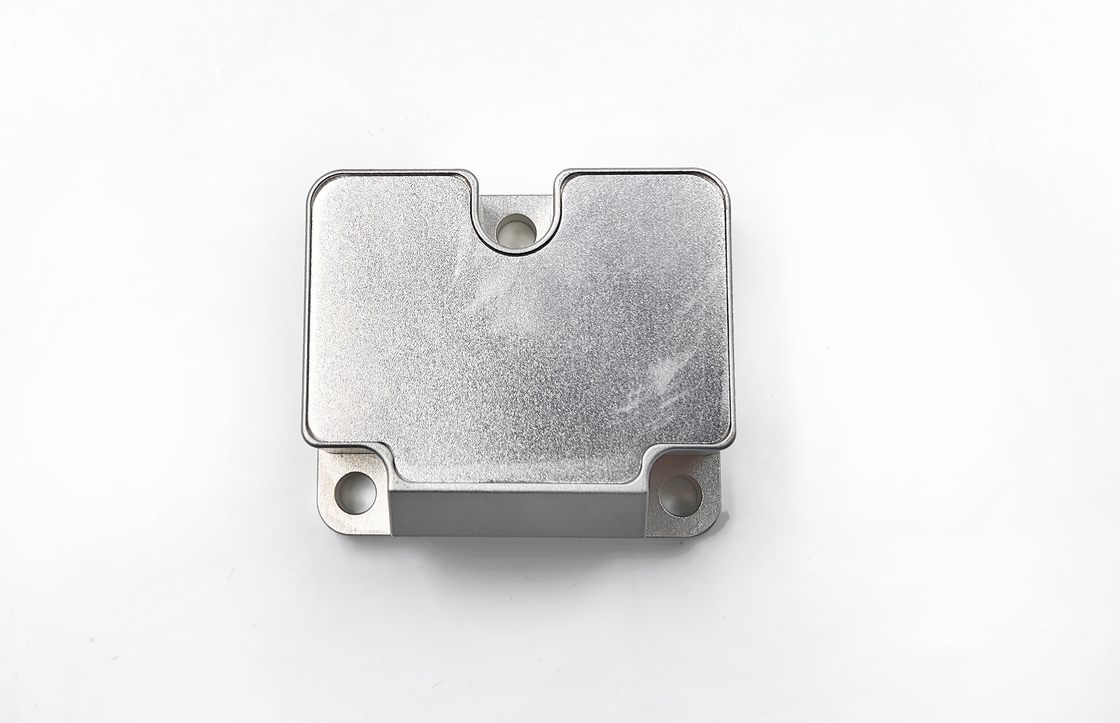

RS422 আউটপুট IMU ছয় আউটপুট ইনার্শিয়াল সেন্সর STIM300 এর অ্যানালগ

বৈদ্যুতিক ইন্টারফেস

IMU300C-A0-IMU পণ্যের বৈদ্যুতিক সংযোগকারীটি J30J-15 TJL, এবং নির্দিষ্ট যোগাযোগের সংজ্ঞা এবং বরাদ্দ নিম্নলিখিত টেবিলে দেখানো হয়েছেঃ

স্টিচ নম্বর	নাম	প্রকার	মন্তব্য
1	TxD-	আউটপুট	RS422
2	RxD-	ইনপুট	RS422
3	টিএসটি_১	আউটপুট
4	TOV_1	আউটপুট
5	RST	ইনপুট
6	জিএনডি	ইনপুট
7	রিপেয়ার
8	VCC_5V	পাওয়ার সোর্স	+5v
9	TxD+	আউটপুট	RS422
10	RxD+	ইনপুট	RS422
11	এক্সট্রিগ	ইনপুট	সিঙ্ক্রোন ইনপুট 5V
12	জিএনডি	ইনপুট
13	জিএনডি	ইনপুট
14	রিপেয়ার
15	জিএনডি	পাওয়ার গ্রাউন্ড

পণ্যের বৈশিষ্ট্য

তিন অক্ষের ডিজিটাল জাইরোস্কোপঃ
1. ± 500o/s গতিশীল পরিমাপ পরিসীমা;
2. শূন্য পক্ষপাতিত্ব স্থিতিশীলতাঃ 3 °/H (GJB, 10s), 0.3 °/H (ALLAN);
ত্রি-অক্ষীয় ডিজিটাল অ্যাক্সিলরোমিটার:
1. ± 16 G গতিশীল পরিমাপ পরিসীমা;
2. শূন্য পক্ষপাতের স্থিতিশীলতাঃ 0.1mg (GJB, 10S), 0.02mg (ALLAN);
উচ্চ নির্ভরযোগ্যতাঃ MTBF > 20000h;
সম্পূর্ণ তাপমাত্রা পরিসীমা (-40 °C ~ 80 °C) এর মধ্যে গ্যারান্টিযুক্ত নির্ভুলতাঃ বিল্ট-ইন উচ্চ-কার্যকারিতা তাপমাত্রা ক্যালিব্রেশন এবং ক্ষতিপূরণ অ্যালগরিদম;
শক্তিশালী কম্পনের অবস্থার অধীনে কাজ করার জন্য উপযুক্ত;
ইন্টারফেস একমুখী RS422
STIM300 এর সাথে সামঞ্জস্যপূর্ণ

প্রয়োগের ক্ষেত্র

টেকটিক্যাল এবং ইন্ডাস্ট্রিয়াল ইউএভি
স্মার্ট গোলাবারুদ
অনুসন্ধানকারী

পণ্যের সূচক

প্যারামিটার		পরীক্ষার শর্ত	ডিজাইন নির্ভুলতা	ইউনিট
জাইরো	গতিশীল পরিমাপ পরিসীমা	-	±500	o/s
	পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স (৫০০ ডিগ্রি সেকেন্ড, স্বাভাবিক তাপমাত্রা)	0.3	o/h
	পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা),	3.0	o/h
	পক্ষপাতিত্ব	শূন্য পক্ষপাতের পরিসীমা	0.1	o/s
		পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য-বিভাজন	0.01	o/s
		পুনরাবৃত্তি শুরু করুন	0.005	o/s
		বৈষম্যের উপর রৈখিক ত্বরণের প্রভাব	0.002	o/s/g
		বায়াসের উপর কম্পনের প্রভাব, কম্পনের আগে এবং পরে পরিবর্তন	0.002	o/s/g
		বায়াসের উপর কম্পনের প্রভাব, কম্পনের আগে এবং সময় পরিবর্তন	0.001	o/s/g
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা	0.1	%
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর অ-রৈখিকতা	0.01	% এফএস
	কৌণিক র্যান্ডম হাঁটা	-	0.06	°/√ ঘন্টা
	ব্যান্ডউইথ	-	200	হার্টজ
অ্যাক্সিলেরোমিটার	গতিশীল পরিমাপ পরিসীমা	-	16	জি
	পক্ষপাতের স্থিতিশীলতা	অ্যালান ভ্যারিয়েন্স (16g পরিসীমা, স্বাভাবিক তাপমাত্রা)	0.02	এমজি
	পক্ষপাতের স্থিতিশীলতা	10 সেকেন্ডের গড় (-40 °C ~ + 80 °C, ধ্রুবক তাপমাত্রা)	0.03	এমজি
	পক্ষপাতিত্ব	শূন্য পক্ষপাতের পরিসীমা	1	এমজি
		পুরো তাপমাত্রা পরিসীমা জুড়ে শূন্য-বিভাজন	1	এমজি
		পুনরাবৃত্তি শুরু করুন	0.2	এমজি
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর নির্ভুলতা	0.3	%
	স্কেল ফ্যাক্টর	স্কেল ফ্যাক্টর অ-রৈখিকতা	0.02	% এফএস
	বেগ বেগম হাঁটা	-	0.08	m/s/√hr
	ব্যান্ডউইথ	-	200	হার্টজ
যোগাযোগ ইন্টারফেস	একমুখী SR422	বাউড রেট	460.8	এমএইচজি
যোগাযোগ ইন্টারফেস	নমুনা সংগ্রহের ঘন ঘন	ইউআরটি	1000	হার্টজ
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	-	5	V
	বিদ্যুৎ খরচ	-	1.5	ডব্লিউ
	রিপল	পি-পি	150	এমভি
কাঠামোগত বৈশিষ্ট্য	আকার	-	38.6x44.6x215	মিমি
কাঠামোগত বৈশিষ্ট্য	ওজন	-	৬৫±২	জি
ব্যবহারের পরিবেশ	অপারেটিং তাপমাত্রা	-	-৪০-৮০	°C
	সংরক্ষণের তাপমাত্রা	-	-৪৫-৮৫	°C
	কম্পন	-	২০-২০০০ হার্জ,6.০৬ গ্রাম
	প্রভাব	-	৬০০০ গ্রাম,0.5ms
নির্ভরযোগ্যতা	এমটিবিএফ	-	20000	h
নির্ভরযোগ্যতা	অবিচ্ছিন্ন কাজের সময়	-	120	h

পণ্যের সারসংক্ষেপ

আইএমইউ৩০০সি-এ০-আইএমইউ হল মাইক্রো-মেশিনিং টেকনোলজি (এমইএমএস) এর উপর ভিত্তি করে একটি ইনার্শিয়াল পরিমাপ ইউনিট (আইএমইউ), যার মধ্যে একটি উচ্চ-কার্যকারিতা সম্পন্ন এমইএমএস জাইরোস্কোপ এবং এমইএমএস অ্যাক্সিলারেমিটার রয়েছে।3 টি কোণীয় গতি এবং 3 টি ত্বরণ প্রদান করে.
IMU300C-A0-IMU উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা বৈশিষ্ট্য। বিভিন্ন সফ্টওয়্যার মেলে পণ্য ব্যাপকভাবে কৌশলগত এবং শিল্প UAV, স্মার্ট গোলাবারুদ,অনুসন্ধানকারী এবং অন্যান্য ক্ষেত্র.

আকার

আইএমইউ৩০০সি ব্যবহারকারীর ম্যানুয়াল.পিডিএফ
