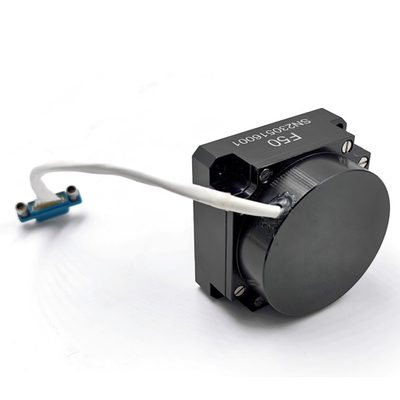

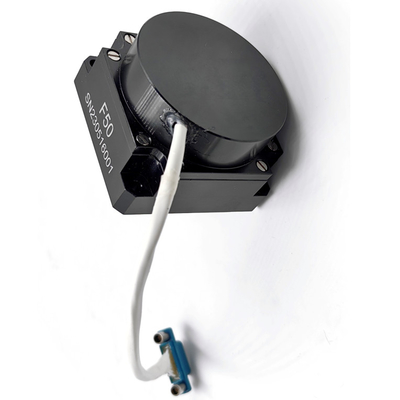

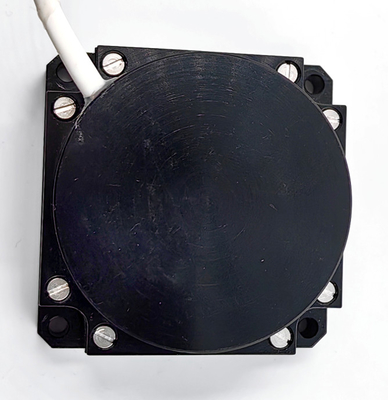

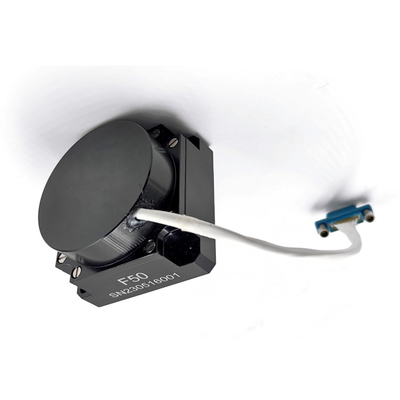

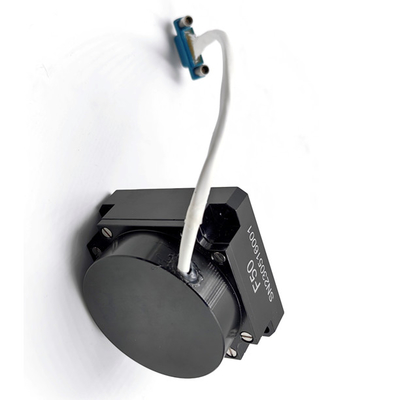

500 ডিগ্রি / এস রেঞ্জ ফাইবার অপটিক জাইরো এক অক্ষ জাইরো রেট সেন্সর ছোট আকারের কুয়াশা

৫০০ ডিগ্রি সেকেন্ড রেঞ্জ জাইরো সেন্সর এক অক্ষ জাইরো রেট সেন্সর কম খরচে ছোট আকারের ফোগ

পরিচিতি

এই পণ্যটি অপটিক্যাল স্যাগ্নাক প্রভাবের উপর ভিত্তি করে একটি ইনার্শিয়াল কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।পণ্যের কৌণিক হার sensing ইউনিট একটি অপটিক্যাল ফাইবার রিং, একটি ডিজিটাল বন্ধ-লুপ সনাক্তকরণ সার্কিট বহিরাগত শারীরিক কৌণিক হার দ্বারা সৃষ্ট ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিরুদ্ধে প্রসারিত আলোর অপটিক্যাল পথের পার্থক্য বের করার জন্য গৃহীত হয়,যা অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয়, এবং এদিকে একটি ভোল্টেজ সংকেত একটি অপটিকাল পথ পার্থক্য সংকেত থেকে রূপান্তরিত বন্ধ লুপ প্রতিক্রিয়া এবং নিয়ন্ত্রণ সাপেক্ষে, যাতে সংকেত মডুলেশন এবং demodulation উপলব্ধি করা হয়,এবং কোণীয় রেট সিগন্যাল সনাক্তকরণের উদ্দেশ্য অর্জন করা হয়।

এই পণ্যটি একটি অপটিক্যাল কৌণিক গতি সংবেদক ইউনিট এবং একটি সংকেত সনাক্তকরণ ইউনিট নিয়ে গঠিত, যা একক অক্ষের কৌণিক ইনক্রিমেন্ট তথ্য এবং অভ্যন্তরীণ তাপমাত্রা তথ্য সরবরাহ করে।

পণ্যগুলি মূলত মাঝারি নির্ভুলতার ইনার্শিয়াল নেভিগেশন সিস্টেম, অবস্থান এবং ওরিয়েন্টেশন সিস্টেম এবং সার্ভো স্থিতিশীল সিস্টেমগুলির মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

প্রধান পরামিতি

পাওয়ার সাপ্লাই

পণ্যটির প্রধান উপাদানগুলি নিম্নরূপঃ

1. অপটিক্যাল পাথ ইউনিটে একটি এসএলডি আলোর উৎস, একটি অপটিক্যাল ফাইবার রি, একটি ইন্টিগ্রেটেড অপটিক্যাল ফেজ মডুলেটর, একটি অপটিক্যাল ফাইবার কপলার এবং একটি অপটিক্যাল ডিটেক্টর রয়েছে।
2. সার্কিট ইউনিটটি একটি আলোর উৎস ড্রাইভিং সার্কিট এবং একটি সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড গঠিত;
3. জাইরোস্কোপের কাঠামোগত অংশ।

সামগ্রিক মাত্রা (মিমি): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × W × H);

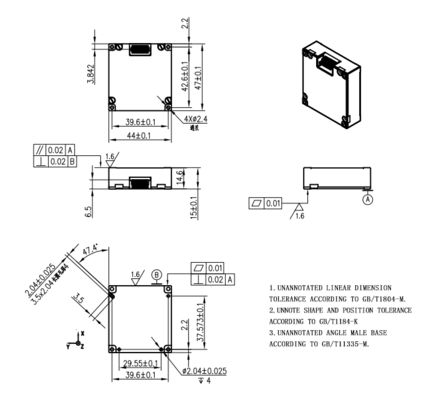

ইনস্টলেশনের মাত্রা (মিমি): 43 ± 0.1 × 43 ± 0.1 (এল × ডাব্লু), Φ3.2 মিমি × 4, যেমন চিত্র হিসাবে দেখানো হয়েছে।

সতর্কতা

সংশ্লিষ্ট নোটগুলি নিম্নরূপঃ

1. জাইরোস্কোপের পারফরম্যান্স ক্ষতিগ্রস্ত না করার জন্য এবং জাইরোস্কোপের সেবা জীবন কমানোর জন্য,জাইরোস্কোপ ব্যবহারের সময় ঘন ঘন পাওয়ার-অন এবং পাওয়ার-অফ অপারেশন করা উচিত নয়।.
2. জাইরোস্কোপ চালু করার আগে,বিদ্যুৎ সরবরাহের বৈদ্যুতিক পয়েন্টগুলির মধ্যে এবং গিরোস্কোপ শেল এবং বৈদ্যুতিক পয়েন্টগুলির মধ্যে কোনও শর্ট সার্কিট নেই তা নিশ্চিত করার জন্য পাওয়ার সাপ্লাই সিস্টেমটি পরীক্ষা করা উচিত;
3. এই পণ্যের অস্বাভাবিক অপারেশন ক্ষেত্রে, প্রস্তুতকারকের সাথে পরামর্শ করা উচিত। অনুমোদন ছাড়া পণ্যটি বিচ্ছিন্ন এবং মেরামত করা নিষিদ্ধ।
4. ফাইবার অপটিক জাইরোস্কোপ একটি সুনির্দিষ্ট যন্ত্র, তাই এটি ব্যবহার এবং পরিবহনের সময় সাবধানতার সাথে পরিচালনা করা উচিত।
5. সঠিক পণ্য ইনপুট এবং আউটপুট সংকেত লাইন এবং শক্তি সরবরাহ লাইন নিশ্চিত করা আবশ্যক;
6. পণ্যের সাথে যোগাযোগের সময় অ্যান্টি-স্ট্যাটিক ব্যবস্থা গ্রহণ করা প্রয়োজন।
7. পণ্যের অবস্থানের আশেপাশের চৌম্বক ক্ষেত্রের তীব্রতা 1G এর কম হতে হবে।

F50A FOB MANUAL.pdf
