তিন অক্ষ অপটিক গাইরো লো বায়াস ফাইবার গাইরো ইনর্শিয়াল সেন্সর কম খরচে কারখানা সরবরাহ

অপটিক গাইরো তিন অক্ষ কম বায়াস ফাইবার গাইরো ইনর্শিয়াল সেন্সর কম খরচে কারখানা সরবরাহ

কর্মক্ষমতা বৈশিষ্ট্য

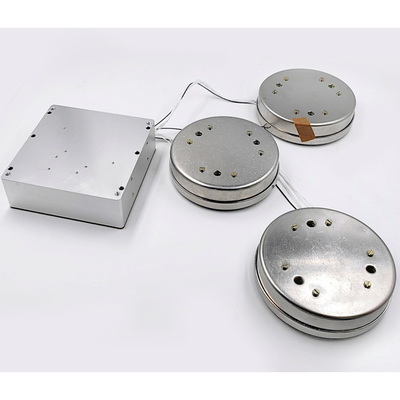

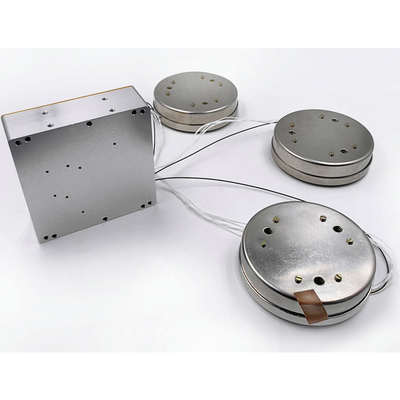

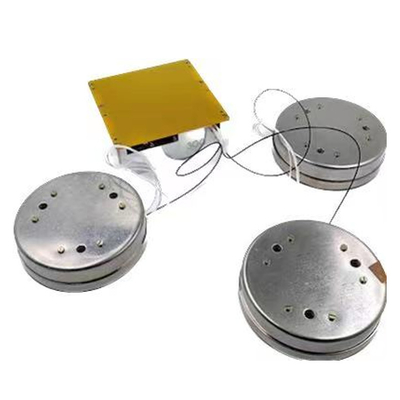

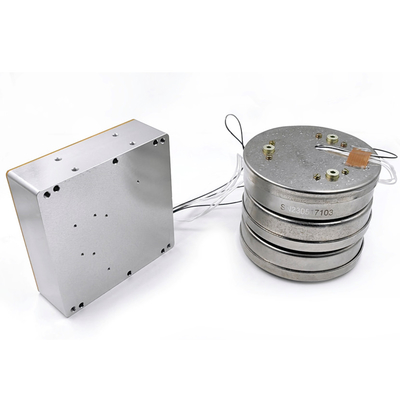

এই পণ্যটি অপটিক্যাল Sagnac প্রভাবের উপর ভিত্তি করে একটি জড় কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।পণ্যের একটি কৌণিক হার সেন্সিং ইউনিট হল একটি অপটিক্যাল ফাইবার রিং, একটি ডিজিটাল ক্লোজড লুপ ডিটেকশন সার্কিট গৃহীত হয় বাহ্যিক শারীরিক কৌণিক হার দ্বারা সৃষ্ট ঘড়ির কাঁটার এবং বিপরীত দিকে প্রচারিত আলোর অপটিক্যাল পথের পার্থক্য বের করতে এবং অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয়। , একটি অপটিক্যাল পাথ ডিফারেন্স সিগন্যাল থেকে রূপান্তরিত একটি ভোল্টেজ সিগন্যাল বন্ধ লুপ ফিডব্যাক এবং নিয়ন্ত্রণের অধীন হয়, যাতে সিগন্যালের মড্যুলেশন এবং ডিমোডুলেশন উপলব্ধি করা হয় এবং উচ্চ-নির্ভুল কৌণিক হার সংকেত সনাক্তকরণের উদ্দেশ্য অর্জন করা হয়।

এই পণ্যটিতে একটি অপটিক্যাল কৌণিক বেগ সেন্সিং ইউনিট এবং একটি সংকেত সনাক্তকরণ ইউনিট রয়েছে এবং এটি তিন-অক্ষের কৌণিক বৃদ্ধি এবং অভ্যন্তরীণ তাপমাত্রার তথ্য সরবরাহ করে।

পণ্যগুলি প্রধানত উচ্চ-নির্ভুল ইনর্শিয়াল নেভিগেশন সিস্টেম, পজিশনিং এবং ওরিয়েন্টেশন সিস্টেম এবং অন্যান্য অ্যাপ্লিকেশনের জন্য উপযুক্ত।

পণ্যের প্রধান উপাদানগুলি নিম্নরূপ:

1. অপটিক্যাল পাথ ইউনিটে একটি এর্বিয়াম ফাইবার আলোর উৎস, একটি অপটিক্যাল ফাইব রিং, একটি সমন্বিত অপটিক্যাল ফেজ মডুলেটর, একটি অপটিক্যাল ফাইবার কাপলার এবং একটি ফটোডিটেক্টর রয়েছে;
2. সার্কিট ইউনিটে একটি আলোর উৎস ড্রাইভিং সার্কিট এবং একটি সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড রয়েছে;
3. গাইরোস্কোপ কাঠামোগত অংশ।

মাত্রা

সার্কিট বক্সের সামগ্রিক মাত্রা (মিমি): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H);

অপটিক্যাল ফাইবার সেন্সিং ইউনিটের মাত্রা (মিমি): Ф92 × 27;

সার্কিট বক্সের ইনস্টলেশন মাত্রা (মিমি): (88 ± 0.1) × (84 ± 0.1) (L × W), Φ4mm × 4;

অপটিক্যাল ফাইবার সেন্সিং ইউনিটের ইনস্টলেশন মাত্রা:

যেমন চিত্র।2 সেন্সিং ইউনিট ইনস্টলেশনের পরিকল্পিত চিত্র যেমন দেখানো হয়েছে।

পিন সংজ্ঞা
