ম্যাগনেটোমিটার সেন্সর
Created with Pixso.

HMR2300 ম্যাগনেটোমিটার ডিজিটাল আউটপুট 3 অক্ষ চুম্বকের প্রতিস্থাপন সেন্সর

HMR2300 ম্যাগনেটোমিটার ডিজিটাল আউটপুট 3 অক্ষ চুম্বকের প্রতিস্থাপন সেন্সর

ব্র্যান্ড নাম: Firepower
মডেল নম্বর: CMR2300 পিসিবি
MOQ.: 1
মূল্য: 1300~1500
অর্থ প্রদানের শর্তাবলী: এল/সি, টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 100 টাকা
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
পরিসীমা:
+/-2 গাউস
রেজোলিউশন:
67 মি গাউস
হিস্টেরিসিস ত্রুটি:
0.01% FS
লাভের ত্রুটি:
0.05% FS
অফসেট ত্রুটি:
0.01% FS
ওজন:
98 গ্রাম
প্যাকেজিং বিবরণ:
বক্স
যোগানের ক্ষমতা:
প্রতি মাসে 100 টাকা
বিশেষভাবে তুলে ধরা:

3 অক্ষ HMR2300 ম্যাগনেটোমিটার

,

HMR2300 ম্যাগনোমিটার সেন্সর

,

15V ম্যাগনোমিটার সেন্সর

পণ্যের বিবরণ

HMR2300 ম্যাগনেটমিটারের প্রতিস্থাপন সেন্সর ডিজিটাল আউটপুট 3 অক্ষ ম্যাগনেটমিটার উচ্চ নির্ভুলতা ম্যাগনেটমিটার


স্পেসিফিকেশন

বৈশিষ্ট্য শর্ত মিনিট প্রকার ম্যাক্স ইউনিট
পাওয়ার সাপ্লাই
সরবরাহ ভোল্টেজ পিন 9 পিন 5 ((গ্রাউন্ড) এর সাথে সংযুক্ত 6.5   15 ভোল্ট
সরবরাহ বর্তমান VSupply = 15V. সঙ্গে S/R= চালু   27 35 mA
তাপমাত্রা
অপারেটিং পরিবেশে -৪০   +৮৫ °C
সংরক্ষণ পরিবেশে, নিরপেক্ষ -৫৫   125 °C
ম্যাগনেটিক ফিল্ড
পরিসীমা সম্পূর্ণ স্কেল (এফএস), মোট ক্ষেত্র প্রয়োগ করা হয়েছে -২   +২ গাউস
রেজোলিউশন আউটপুট পরিবর্তন করার জন্য প্রয়োগ ক্ষেত্র 67     মাইক্রোগাউস
সঠিকতা সমস্ত ত্রুটির RSS@+25°C
± 1 গাউস
±2 গাউস

0.01
1

0.52
2

% এফএস
% এফএস
কাছাকাছি ভুল সর্বোত্তম ফিটিং সোজা লাইন@+২৫°সি
± 1 গাউস
±2 গাউস

0.1
1

0.5
2

% এফএস
% এফএস
হাইস্টেরাইসিস ত্রুটি 3 ±2 গাউস@+25°C জুড়ে স্কেপ   0.01 0.02 % এফএস
পুনরাবৃত্তিযোগ্যতা ত্রুটি 3+২গাউস@+২৫°সি এর মধ্য দিয়ে স্যুইপ   0.05 0.10 % এফএস
গেইন এনরোর শূন্য পাঠের জন্য প্রয়োগ ক্ষেত্র   0.05 0.10 % এফএস
অফসেট এরমোর শূন্য পাঠের জন্য প্রয়োগ ক্ষেত্র   0.01 0.03 % এফএস
তাপমাত্রা
প্রভাব
লাভের সহগ   - ৬০০
±১১৪
  পিপিএম/"সি
পাওয়ার সাপ্লাই ইফেক্ট +6 থেকে +15V পর্যন্ত 1 গাউস অ্যাপ্লাইড ফিল্ড   150   পিপিএম/ভি
যান্ত্রিক
ওজন শুধুমাত্র পিসিবি
পিসিবি এবং নন-ফ্ল্যাঞ্জযুক্ত আবরণ
পিসিবি এবং ফ্ল্যাঞ্জযুক্ত আবরণ
  28
94
98
  গ্রাম
কম্পন অপারেটিং
২ ঘন্টা ধরে ৫ থেকে ১০ হার্জ
৩০ মিনিটের জন্য ১০ হার্জ থেকে ২ কিলোহার্জ

10
2.0



মিমি
জি

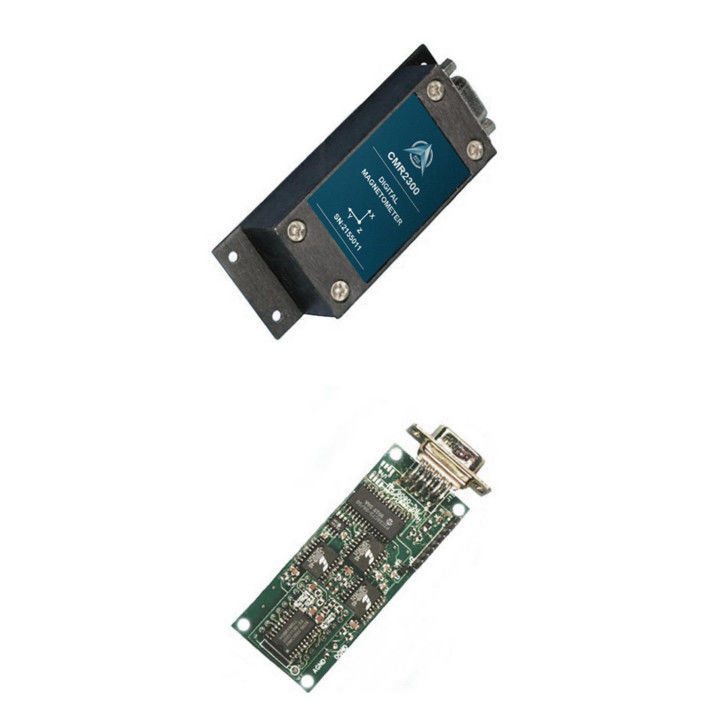

সিএমআর২৩০০ একটি তিন অক্ষের স্মার্ট ডিজিটাল ম্যাগনেটমিটার যা একটি আক্রান্ত চৌম্বক ক্ষেত্রের শক্তি এবং দিক সনাক্ত করতে পারে।Magneteto-resistive সেন্সর তিনটি X পরিমাপ করতে orthogonal দিক নির্দেশিত হয়এই সেন্সর আউটপুটগুলি একটি অভ্যন্তরীণ ডেল্টা-সিগমা এ / ডি রূপান্তরকারী ব্যবহার করে 16-বিট ডিজিটাল মানগুলিতে রূপান্তরিত হয়।একটি বোর্ড EEPROM ধ্রুবক অপারেশন জন্য ম্যাগনেটমিটার কনফিগারেশন সংরক্ষণ করে. ডাটা আউটপুটটি 9600 বা 19,200 ডেটা রেট সহ সিরিয়াল ফুল-ডুপ্লেক্স RS-232 বা হাফ-ডুপ্লেক্স RS-485। একটি RS-232 ডেভেলপমেন্ট কিট সংস্করণ উপলব্ধ যা উইন্ডোজ সামঞ্জস্যপূর্ণ ডেমো প্রোগ্রাম অন্তর্ভুক্ত করে,ইন্টারফেস ক্যাবল, এসি অ্যাডাপ্টার, এবং বহন বাক্স.


▶ প্রধান বৈশিষ্ট্য

• উচ্চ নির্ভুলতা ± 1 গাউস, < 0.5% পূর্ণ স্কেল

• ±2 গাউস পরিসীমা, <70 μগাউস রেজোলিউশন

• তিন অক্ষ (এক্স, ওয়াই, জেড) ডিজিটাল আউটপুট

• প্রতি সেকেন্ডে ১০ থেকে ১৫৪ টি নমুনা, নির্বাচনযোগ্য

• আরএস-২৩২ বা আরএস-৪৮৫ সিরিয়াল ডেটা ইন্টারফেস

• পিসিবি বা অ্যালুমিনিয়াম ঘরের বিকল্প

• ৬-১৫ ভোল্ট ডিসি অনিয়ন্ত্রিত পাওয়ার সাপ্লাই ইন্টারফেস





পিসিবি মাত্রা এবং পিনআউট

HMR2300 ম্যাগনেটোমিটার ডিজিটাল আউটপুট 3 অক্ষ চুম্বকের প্রতিস্থাপন সেন্সর 0


অর্ডার সংক্রান্ত তথ্য অর্ডার নম্বরঃ

পণ্য CMR2300-D00-232 :শুধুমাত্র পিসিবি (কোন আবরণ নেই), RS-232 I/O

CMR2300-D00-485 :শুধুমাত্র পিসিবি (কোনও আবরণ নেই), RS-485 I/O

CMR2300-D20-232: ফ্লাশ-বেস আবরণ, RS-232 I/O

CMR2300-D20-485: ফ্লাশ-বেস আবরণ, RS-485 I/O

CMR2300-D21-232 :প্রসারিত-বেস ঘরের, RS-232 I/O

CMR2300-D21-485:এক্সটেন্ডেড-বেস বক্স, RS-485 I/O

CMR2300-D20-232-DEMO :Demo Kit, ফ্লাশ-বেস কেস, RS-232 I/O

CMR2300-D21-232-DEMO: ডেমো কিট, এক্সটেন্ডেড-বেস এনক্লোজার, RS-232 I/
