ট্রান্সডুসার ম্যাগনেটিক গাউস ইয়াও অ্যাঙ্গেল সেন্সর সুনির্দিষ্ট পরম শিরোনাম

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	CMR2300
MOQ.:	1
মূল্য:	1300~1500
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 1000

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

নথি:

ACC4-Quartz Flexible Accele....2.pdf

পরিসীমা:

+/-2 গাউস

রেজোলিউশন:

67 মি গাউস

হিস্টেরিসিস ত্রুটি:

0.01% FS

লাভের ত্রুটি:

0.05% FS

অফসেট ত্রুটি:

0.01% FS

পাওয়ার সাপ্লাই:

6.5~15v

পরিমাপ পরিসীমা:

+/-2 গাউস

প্যাকেজিং বিবরণ:

বক্স

যোগানের ক্ষমতা:

প্রতি মাসে 1000

বিশেষভাবে তুলে ধরা:

ম্যাগনেটিক গাউস ইয়াও অ্যাঙ্গেল সেন্সর

15v ইয়াও অ্যাঙ্গেল সেন্সর

অ্যাবসোলুট হেডিং ম্যাগনেটোমিটার সেন্সর

পণ্যের বিবরণ

ইয়েউ এঙ্গেল ট্রান্সডুসার চৌম্বকীয় গাউস সেন্সর সুনির্দিষ্ট চৌম্বকীয় পরম শিরোনাম ইয়েউ এঙ্গেল পরিমাপ

স্পেসিফিকেশন

বৈশিষ্ট্য	শর্ত	মিনিট	প্রকার	ম্যাক্স	ইউনিট
পাওয়ার সাপ্লাই
সরবরাহ ভোল্টেজ	পিন 9 পিন 5 ((গ্রাউন্ড) এর সাথে সংযুক্ত	6.5		15	ভোল্ট
সরবরাহ বর্তমান	VSupply = 15V. সঙ্গে S/R= চালু		27	35	mA
তাপমাত্রা
অপারেটিং	পরিবেশে	-৪০		+৮৫	°C
সংরক্ষণ	পরিবেশে, নিরপেক্ষ	-৫৫		125	°C
ম্যাগনেটিক ফিল্ড
পরিসীমা	সম্পূর্ণ স্কেল (এফএস), মোট ক্ষেত্র প্রয়োগ করা হয়েছে	-২		+২	গাউস
রেজোলিউশন	আউটপুট পরিবর্তন করার জন্য প্রয়োগ ক্ষেত্র	67			মাইক্রোগাউস
সঠিকতা	সমস্ত ত্রুটির RSS@+25°C ± 1 গাউস ±2 গাউস		0.01 1	0.52 2	% এফএস % এফএস
কাছাকাছি ভুল	সর্বোত্তম ফিটিং সোজা লাইন@+২৫°সি ± 1 গাউস ±2 গাউস		0.1 1	0.5 2	% এফএস % এফএস
হাইস্টেরাইসিস ত্রুটি	3 ±2 গাউস@+25°C জুড়ে স্কেপ		0.01	0.02	% এফএস
পুনরাবৃত্তিযোগ্যতা ত্রুটি	3+২গাউস@+২৫°সি এর মধ্য দিয়ে স্যুইপ		0.05	0.10	% এফএস
গেইন এনরোর	শূন্য পাঠের জন্য প্রয়োগ ক্ষেত্র		0.05	0.10	% এফএস
অফসেট এরমোর	শূন্য পাঠের জন্য প্রয়োগ ক্ষেত্র		0.01	0.03	% এফএস
তাপমাত্রা প্রভাব	লাভের সহগ		- ৬০০ ±১১৪		পিপিএম/"সি
পাওয়ার সাপ্লাই ইফেক্ট	+6 থেকে +15V পর্যন্ত 1 গাউস অ্যাপ্লাইড ফিল্ড		150		পিপিএম/ভি
যান্ত্রিক
ওজন	শুধুমাত্র পিসিবি পিসিবি এবং নন-ফ্ল্যাঞ্জযুক্ত আবরণ পিসিবি এবং ফ্ল্যাঞ্জযুক্ত আবরণ		28 94 98		গ্রাম
কম্পন	অপারেটিং ২ ঘন্টা ধরে ৫ থেকে ১০ হার্জ ৩০ মিনিটের জন্য ১০ হার্জ থেকে ২ কিলোহার্জ		10 2.0		মিমি জি

▶প্রধান বৈশিষ্ট্য

ইন্ডাস্ট্রিয়াল গ্রেড নির্ভুলতা ± 1 গাউস, < 0.5% পূর্ণ স্কেল
±2 গাউস, <70 μগাউস রেজোলিউশন
তিন অক্ষ (X, Y, Z) ডিজিটাল আউটপুট
প্রতি সেকেন্ডে 10 থেকে 154 নমুনা, নির্বাচনযোগ্য
আরএস-২৩২ বা আরএস-৪৮৫ সিরিয়াল ডেটা ইন্টারফেস
পিসিবি বা অ্যালুমিনিয়াম ঘরের বিকল্প
৬-১৫ ভোল্ট ডিসি অনিয়ন্ত্রিত পাওয়ার সাপ্লাই ইন্টারফেস

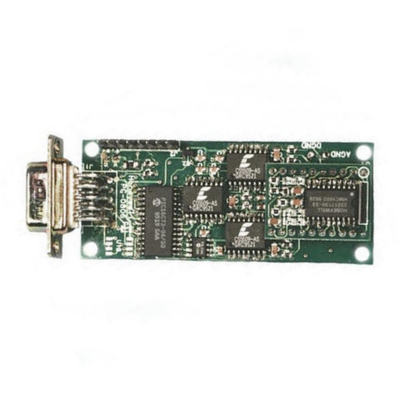

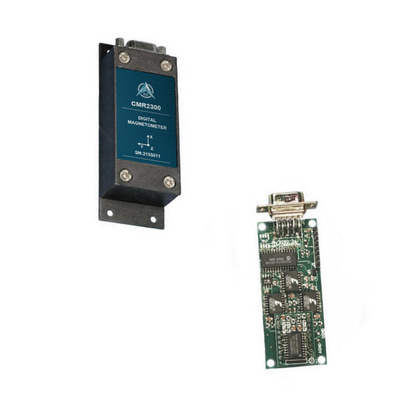

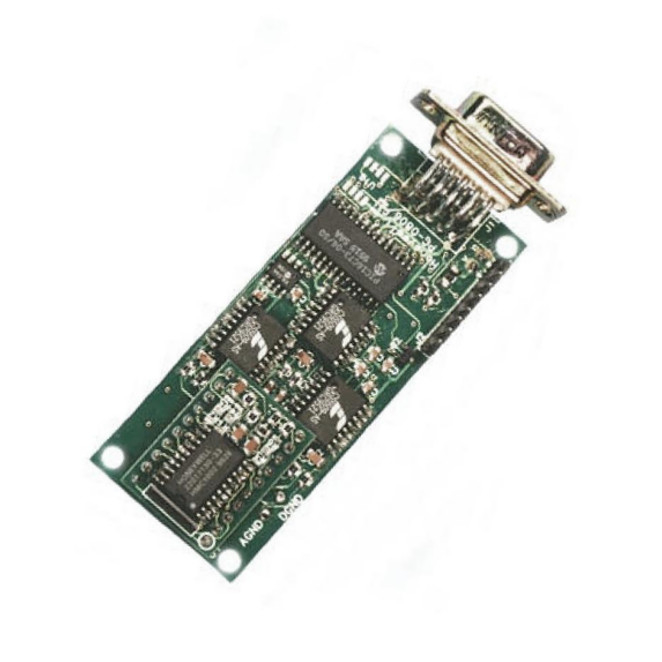

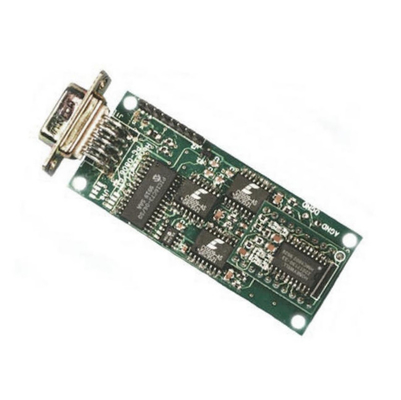

সিএমআর২৩০০ একটি তিন অক্ষের স্মার্ট ডিজিটাল ম্যাগনেটমিটার যা একটি আক্রান্ত চৌম্বক ক্ষেত্রের শক্তি এবং দিক সনাক্ত করতে পারে।এভিআইসি এর তিনটি ম্যাগনেটো-রেসিস্টিব সেন্সর এক্স পরিমাপ করার জন্য অর্টোগোনাল দিকগুলিতে ওরিয়েন্টেডএই সেন্সর আউটপুটগুলি একটি অভ্যন্তরীণ ডেল্টা-সিগমা এ / ডি রূপান্তরকারী ব্যবহার করে 16-বিট ডিজিটাল মানগুলিতে রূপান্তরিত হয়।একটি বোর্ড EEPROM ধ্রুবক অপারেশন জন্য ম্যাগনেটমিটার কনফিগারেশন সংরক্ষণ করে. ডাটা আউটপুটটি 9600 বা 19,200 ডেটা রেট সহ সিরিয়াল ফুল-ডুপ্লেক্স RS-232 বা হাফ-ডুপ্লেক্স RS-485। একটি RS-232 ডেভেলপমেন্ট কিট সংস্করণ উপলব্ধ যা উইন্ডোজ সামঞ্জস্যপূর্ণ ডেমো প্রোগ্রাম অন্তর্ভুক্ত করে,ইন্টারফেস ক্যাবল, এসি অ্যাডাপ্টার, এবং বহন বাক্স.

পিসিবি মাত্রা এবং পিনআউট

ট্রান্সডুসার ম্যাগনেটিক গাউস ইয়াও অ্যাঙ্গেল সেন্সর সুনির্দিষ্ট পরম শিরোনাম 0
