ঘটনা চৌম্বক ক্ষেত্রের শক্তি দিকনির্দেশের জন্য তিনটি অক্ষ স্মার্ট ডিজিটাল ম্যাগনেটোমিটার

একটি তিন-অক্ষের স্মার্ট ডিজিটাল ম্যাগনেটোমিটার একটি ঘটনার চৌম্বক ক্ষেত্রের শক্তি এবং দিক সনাক্ত করে

উৎপাদন

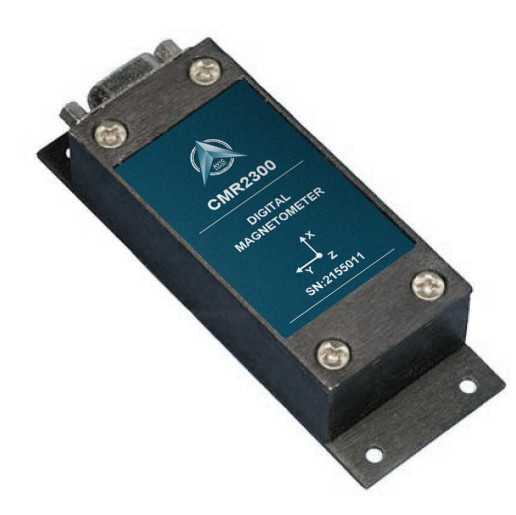

AVIC CMR2300 হল একটি তিন-অক্ষের স্মার্ট ডিজিটাল ম্যাগনেটোমিটার যা একটি ঘটনার চৌম্বক ক্ষেত্রের শক্তি এবং দিক নির্ণয় করে।AVIC-এর তিনটি চৌম্বক-প্রতিরোধী সেন্সর একটি চৌম্বক ক্ষেত্রের X, Y এবং Z ভেক্টর উপাদানগুলি পরিমাপ করার জন্য অর্থোগোনাল দিকনির্দেশিত।এই সেন্সর আউটপুটগুলি একটি অভ্যন্তরীণ ডেল্টা-সিগমা A/D রূপান্তরকারী ব্যবহার করে 16-বিট ডিজিটাল মানগুলিতে রূপান্তরিত হয়।একটি অনবোর্ড EEPROM সামঞ্জস্যপূর্ণ অপারেশনের জন্য ম্যাগনেটোমিটারের কনফিগারেশন সংরক্ষণ করে।ডেটা আউটপুট হল সিরিয়াল ফুল-ডুপ্লেক্স RS-232 বা হাফ-ডুপ্লেক্স RS-485 9600 বা 19,200 ডেটা রেট সহ।একটি RS-232 ডেভেলপমেন্ট কিট সংস্করণ উপলব্ধ যা একটি উইন্ডোজ সামঞ্জস্যপূর্ণ ডেমো প্রোগ্রাম, ইন্টারফেস কেবল, এসি অ্যাডাপ্টার এবং বহন কেস অন্তর্ভুক্ত করে।

▶ প্রধান বৈশিষ্ট্য

• ±1 গাউসের উপরে উচ্চ নির্ভুলতা, <0.5% সম্পূর্ণ স্কেল

• ±2 গাউসের পরিসর, <70 µগাউস রেজোলিউশন

• তিনটি অক্ষ (X, Y, Z) ডিজিটাল আউটপুট

• প্রতি সেকেন্ডে 10 থেকে 154টি নমুনা, নির্বাচনযোগ্য

• RS-232 বা RS-485 সিরিয়াল ডেটা ইন্টারফেস

• PCB বা অ্যালুমিনিয়াম ঘের বিকল্প

• 6-15 ভোল্ট ডিসি অনিয়ন্ত্রিত পাওয়ার সাপ্লাই ইন্টারফেস

▶ আবেদন • মনোভাব রেফারেন্স

• কম্পাসিং এবং নেভিগেশন

• ট্র্যাফিক এবং যানবাহন সনাক্তকরণ

• অসঙ্গতি সনাক্তকরণ

• ল্যাবরেটরি ইনস্ট্রুমেন্টেশন

• নিরাপত্তা ব্যবস্থা

পিসিবি মাত্রা এবং পিনউট

ORDERING INFORMATIOIN অর্ডারিং নম্বর:

পণ্য CMR2300-D00-232 : শুধুমাত্র PCB (কোন ঘের নেই), RS-232 I/O

CMR2300-D00-485 : শুধুমাত্র PCB (কোনও ঘের নেই), RS-485 I/O

CMR2300-D20-232 : ফ্লাশ-বেস এনক্লোসার, RS-232 I/O

CMR2300-D20-485 : ফ্লাশ-বেস এনক্লোসার, RS-485 I/O

CMR2300-D21-232 : বর্ধিত-বেস এনক্লোসার, RS-232 I/O

CMR2300-D21-485 : বর্ধিত-বেস এনক্লোসার, RS-485 I/O

CMR2300-D20-232-ডেমো : ডেমো কিট, ফ্লাশ-বেস এনক্লোসার, RS-232 I/O

CMR2300-D21-232-ডেমো :ডেমো কিট, এক্সটেন্ডেড-বেস এনক্লোসার, RS-232 I/
