০.৮° হেডিং নির্ভুলতা এবং নেভিগেশন সিস্টেমের জন্য RS232/RS485/TTL আউটপুট সহ ডিজিটাল কম্পাস সেন্সর

Name: ০.৮° হেডিং নির্ভুলতা এবং নেভিগেশন সিস্টেমের জন্য RS232/RS485/TTL আউটপুট সহ ডিজিটাল কম্পাস সেন্সর
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: FCM250B/260B
Price: 300 USD
Availability: InStock

মডেল নম্বর:	FCM250B/260B
MOQ.:	1
মূল্য:	300$
সরবরাহের ক্ষমতা:	1000/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

শিরোনাম নির্ভুলতা:

0.8 °

শিরোনাম রেজোলিউশন:

0.1°

পিচ এবং রোল পরিমাপ পরিসীমা:

±85°

পিচ নির্ভুলতা:

0.1° (<15°), 0.2° (<30°), 0.3° (<60°)

রোল নির্ভুলতা:

0.1° (<15°), 0.2° (<30°), 0.3° (<60°)

টিল্ট রেজোলিউশন:

0.1°

টিল্ট ক্ষতিপূরণ পরিসীমা:

<40°

আউটপুট ইন্টারফেস:

RS232 / RS485 / TTL

প্যাকেজিং বিবরণ:

স্পঞ্জ + কার্টন

যোগানের ক্ষমতা:

1000/মাস

বিশেষভাবে তুলে ধরা:

0.8° শিরোনাম সঠিকতা ডিজিটাল কম্পাস সেন্সর

RS232/RS485/TTL আউটপুট ইলেকট্রনিক হেডিং মডিউল

±85° টিল্ট ক্ষতিপূরণ ত্রিমাত্রিক ইলেকট্রনিক কম্পাস

পণ্যের বিবরণ

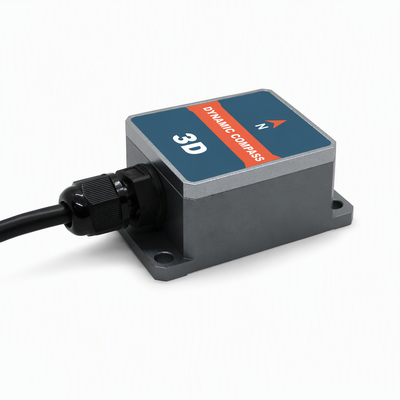

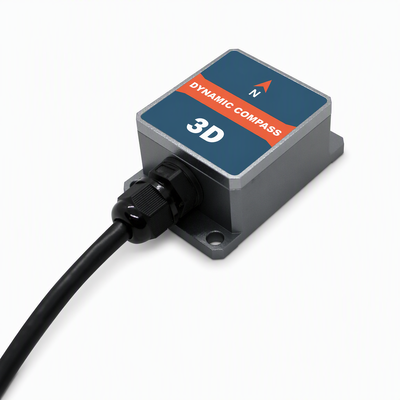

ডিজিটাল কম্পাস সেন্সর নেভিগেশন এবং অ্যান্টেনা কন্ট্রোল সিস্টেমের জন্য উচ্চ নির্ভুল ইলেকট্রনিক হেডিং মডিউল

পণ্যের পরিচিতি

FCM250B/260B হল একটি কম খরচের ত্রিমাত্রিক ইলেকট্রনিক কম্পাস যা উন্নত ক্যালিব্রেশনের মাধ্যমে চৌম্বকীয় ক্ষেত্রের হস্তক্ষেপ দূর করতে হার্ড এবং সফট ম্যাগনেটিক ক্যালিব্রেশন অ্যালগরিদম ব্যবহার করে। এই কম্পাসটি একটি তিন-অক্ষের ফ্লাক্সগেট সেন্সরকে একত্রিত করে এবং একটি কেন্দ্রীয় প্রসেসরের মাধ্যমে রিয়েল-টাইমে হেডিং গণনা করে, যখন একটি তিন-অক্ষের অ্যাক্সেলেরোমিটার ±85° পর্যন্ত টিল্ট অ্যাঙ্গেলের জন্য হেডিং কম্পেনসেশন প্রদান করে, চরম কোণেও উচ্চ নির্ভুলতা নিশ্চিত করে।

উচ্চ-নির্ভুল MCU নিয়ন্ত্রণ এবং একাধিক আউটপুট বিকল্প সহ, ইলেকট্রনিক কম্পাসটি RS232/RS485/TTL সহ স্ট্যান্ডার্ড ইন্টারফেস সরবরাহ করে, অনুরোধে কাস্টম যোগাযোগ ইন্টারফেস উপলব্ধ।

এর কমপ্যাক্ট আকার, কম বিদ্যুৎ খরচ এবং শক্তিশালী নির্মাণের সাথে, FCM250B/260B স্থিতিশীল অ্যান্টেনা, যানবাহন এবং সিস্টেম ইন্টিগ্রেশন অ্যাপ্লিকেশনের জন্য উপযুক্ত। এর উচ্চ শক প্রতিরোধ ক্ষমতা এবং নির্ভরযোগ্যতা অত্যন্ত কঠোর পরিবেশে অপারেশন সক্ষম করে, যা এটিকে নির্ভুল পরিমাপ সমন্বিত নিয়ন্ত্রণ সিস্টেমের জন্য আদর্শ করে তোলে।

প্রধান বৈশিষ্ট্য

হেডিং নির্ভুলতা: 0.8°
ইনক্লিনেশন পরিমাপ পরিসীমা: ±85°
ইনক্লিনেশন রেজোলিউশন: 0.1°
ইনক্লিনেশন নির্ভুলতা: 0.2°
তাপমাত্রা পরিসীমা: -40°C থেকে +85°C
DC 5V পাওয়ার সাপ্লাই
হার্ড ম্যাগনেটিক, সফট ম্যাগনেটিক এবং টিল্ট কম্পেনসেশন
স্ট্যান্ডার্ড RS232/RS485/TTL আউটপুট ইন্টারফেস

অ্যাপ্লিকেশন

নেভিগেশন সার্ভে
স্যাটেলাইট অ্যান্টেনা অনুসন্ধান
জিপিএস সম্মিলিত নেভিগেশন
অ্যান্টেনা সার্ভো কন্ট্রোল
ইনফ্রারেড ইমেজার
বিশেষ অনুষ্ঠানের রোবট
ROV পানির নিচের রোবট নেভিগেশন
লেজার রেঞ্জফাইন্ডার
ম্যাপিং
ওশানোগ্রাফিক সার্ভে ইন্সট্রুমেন্টস

স্পেসিফিকেশন

প্যারামিটার	মান
হেডিং নির্ভুলতা	0.8°
রেজোলিউশন	0.1°
পিচ নির্ভুলতা	0.1°<15° (পরিমাপ পরিসীমা) 0.2°<30° (পরিমাপ পরিসীমা) 0.3°<60° (পরিমাপ পরিসীমা)
পিচ পরিসীমা	±85°
রোলিং নির্ভুলতা	0.1°<15° (পরিমাপ পরিসীমা) 0.2°<30° (পরিমাপ পরিসীমা) 0.3°<60° (পরিমাপ পরিসীমা)
রোল পরিসীমা	±85°
রেজোলিউশন	0.1°
টিল্ট কম্পেনসেশন কোণ পরিসীমা	<40°
হার্ড আয়রন ক্যালিব্রেশন	হ্যাঁ
সফট আয়রন ক্যালিব্রেশন	হ্যাঁ
চৌম্বকীয় ক্ষেত্র হস্তক্ষেপ ক্যালিব্রেশন পদ্ধতি	এক রাউন্ড অনুভূমিকভাবে ঘোরান (2D ক্যালিব্রেশন)
PCBA আকার	L33×W27×H9mm
RS232/RS485/TTL	PCBA: 4PIN 30cm টার্মিনাল কেবল
স্টার্ট ডিলে	<50mS
আউটপুট হার	20Hz/s
বড রেট	2400 থেকে 19200baud
আউটপুট ফরম্যাট	বাইনারি হাই-পারফরম্যান্স প্রোটোকল
সাপ্লাই ভোল্টেজ	(ডিফল্ট) DC+5V (ঐচ্ছিক) DC 9～36V
কারেন্ট (সর্বোচ্চ)	45mA
আইডিয়াল মোড	35mA
স্লিপ মোড	TBD
অপারেটিং পরিসীমা	-40°C～+85°C
স্টোরেজ তাপমাত্রা	-40°C～+85°C
অ্যান্টি-ভাইব্রেশন পারফরম্যান্স	2500g
EMC	EN61000 এবং GBT17626 অনুযায়ী
MTBF	≥98000 ঘন্টা/সময়
ইনসুলেশন রেজিস্ট্যান্স	≥100MΩ
ইমপ্যাক্ট রেজিস্ট্যান্স	100g@11ms, তিন দিক (হাফ সাইনুসয়েড)
অ্যান্টি-ভাইব্রেশন	10grms\10～1000Hz
ওজন	PCBA:≤25g (কেবল ছাড়া)

পণ্যের মাত্রা
