উচ্চ স্থিতিশীলতা ওপেন-লুপ ফাইবার অপটিক জাইরোস্কোপ FOG ইনর্শিয়াল মেজারমেন্ট ইউনিট IMU ইন্টিগ্রেটেড

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	এমএফওজি -24
MOQ.:	1
মূল্য:	700$
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সর্বোচ্চ কৌণিক হার:

±500°/সে

পক্ষপাত স্থায়িত্ব:

≤2 °/ঘন্টা

এলোমেলো হাঁটার সহগ:

≤0.04°/√ঘণ্টা

সরবরাহ ভোল্টেজ:

+5V

ব্যান্ড প্রস্থ:

≥300Hz

মাত্রা:

φ24x39 মিমি

প্যাকেজিং বিবরণ:

বক্স+স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

উন্মুক্ত লুপ ফাইবার অপটিক জাইরোস্কোপ আইএমইউ

উচ্চ স্থিতিশীলতা FOG ইনার্শিয়াল পরিমাপ ইউনিট

ফাইবার অপটিক জাইরো ইন্টিগ্রেটেড আইএমইউ

পণ্যের বিবরণ

উচ্চ স্থিতিশীলতা ওপেন-লুপ ফাইবার অপটিক গিরোস্কোপ FOG ইনার্শিয়াল পরিমাপ ইউনিট IMU ইন্টিগ্রেটেড

পণ্যের সংক্ষিপ্ত বিবরণ

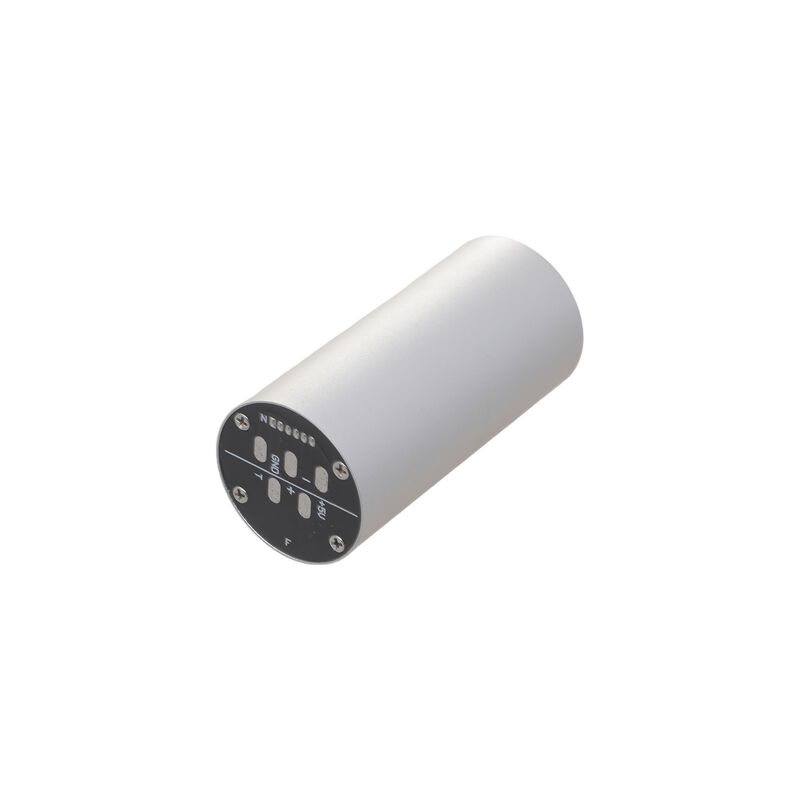

দ্যএমএফওজি-২৪ জাইরোস্কোপএটি উচ্চ নির্ভুল কোণীয় হার পরিমাপের জন্য অপটিক্যাল এবং ইলেকট্রনিক প্রসেসিংয়ের সাথে উন্নত মাইক্রো-ন্যানো ফাইবার প্রযুক্তি একীভূত করে।φ 24×39 মিমি কম্প্যাক্ট আকারএবং হালকা ওজন ≤30g এটিকে ইউএভি, ড্রোন, স্বায়ত্তশাসিত যানবাহন, শিল্প রোবট এবং স্যাটেলাইট সিস্টেমে একীভূত করা সহজ করে তোলে।কোন চলন্ত অংশ নেই, এটি ন্যূনতম পরিধান, দ্রুত প্রতিক্রিয়া এবং চরম পরিবেশে উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।

মূল বৈশিষ্ট্য

কৌণিক গতির পরিসীমাঃ ±500°/s
শূন্য পক্ষপাত স্থিতিশীলতাঃ ≤1.5°/ঘন্টা (10s, 1σ)
কৌণিক র্যান্ডম হাঁটাঃ ≤0.03°/h1/2
স্কেল ফ্যাক্টর অ-রৈখিকতাঃ 300 পিপিএম
অপারেটিং তাপমাত্রাঃ -40°C থেকে +65°C
কম্পন সহনশীলতাঃ ২০ গ্রাম
কম শক্তি খরচঃ ≤1.5W
প্রতিস্থাপনফিজোপটিকা ভিজি১৯১এডি

অ্যাপ্লিকেশন দৃশ্যকল্প

ইউএভি এবং ড্রোন স্থিতিশীলতাঃএমনকি অস্থির পরিস্থিতিতেও স্থিতিশীল উড়ান এবং সঠিক অবস্থান বজায় রাখে।
স্বচালিত যানবাহন ও রোবোটিক্স:শক্তিশালী ন্যাভিগেশনের জন্য উচ্চ নির্ভুলতা ওরিয়েন্টেশন সেন্সিং।
শিল্প স্বয়ংক্রিয়করণঃযথার্থ গতি এবং অবস্থান নির্ধারণের জন্য স্বয়ংক্রিয় সিস্টেমে একীভূত হয়।
এয়ারস্পেস ও স্যাটেলাইট নেভিগেশনঃকমপ্যাক্ট, লাইটওয়েট, এবং স্পেসক্রাফ্ট আইএনএস সিস্টেমের জন্য নির্ভরযোগ্য।

টেকনিক্যাল স্পেসিফিকেশন

এমএফওজি-২৪ বনাম এমএফওজি-২৪-এএন বনাম ফিজোপটিকা ভিজি১৯১এডি ️ সম্পূর্ণ পরামিতি তুলনা

প্যারামিটার	ইউনিট	এমএফওজি-২৪	MFOG-24-AN	ফিজোপটিকা ভিজি১৯১এডি
পরিমাপ পরিসীমা	°/s	±500	±300	300
স্কেল ফ্যাক্টর	LSB/°/s অথবা mV/°/s	3600 LSB/°/s	৭ এমভি/°/সেকেন্ড	0.02 % আরএমএস
স্কেল ফ্যাক্টর অ-রৈখিকতা	পিপিএম	300	≤১০০০	N/A
শূন্য-বিভাজক স্থিতিশীলতা (10s, 1σ)	°/ঘন্টা	≤ ১।5	≤2	১ (আলান ভ্যারিয়েন্স মিনিট)
শূন্য-বিভাজক পুনরাবৃত্তিযোগ্যতা (1σ)	°/ঘন্টা	≤ ১।5	≤2	N/A
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	°/√ ঘন্টা	≤০03	≤০04	0.012
ব্যান্ডউইথ (3dB)	হার্টজ / কিলোহার্টজ	≥৩০০ হার্জ	≥ ৪৫০ হার্জ	0.6 কিলোহার্টজ
চৌম্বকীয় প্রতিক্রিয়া	°/ঘন্টা/গাউস	N/A	N/A	3 / 0.05 সাধারণ
সূচনা	s	দ্রুত	দ্রুত	0.03
পাওয়ার সাপ্লাই	V	৫ ± ০15	৫ ± ০15	+5V
বিদ্যুৎ খরচ	ডব্লিউ	≤ ১।5	≤০7	0.5
ডেটা রেট	কিলোহার্টজ	N/A	N/A	৮ (২৪ বিট)
বাউড রেট	কেবিডি	N/A	N/A	921.6, RS422 অ্যাসিনক্রোন
অপারেটিং তাপমাত্রা	°C	-৪০ ~ +৬৫	-৪০ ~ +৬৫	-৪০... +৭০
স্থায়িত্ব / সঞ্চয় তাপমাত্রা	°C	-৫৫ ~ +৮৫	-৫৫ ~ +৮৫	-৫৫...+৮৫ (>২ ঘন্টা, কাজ করছে না)
এলোমেলো কম্পন	জি	20২০-২০০০ হার্জ	২০ গ্রাম	18 g, 20-2000 Hz RMS
শক	জি	N/A	N/A	৭৫০ গ্রাম, ১ এমএস অর্ধ-সাইনস
মাত্রা	মিমি	φ২৪ × ৩৯	φ২৪ × ৩৯	φ২৪ × ৪৮
ওজন	জি	≤30	≤30	৩০ / ৪৫
আবাসন	--	কাঠামোগত + অপটিক্যাল + ইলেকট্রনিক্স	কাঠামোগত + অপটিক্যাল + ইলেকট্রনিক্স	আলিমিটার / μ-ধাতু, আইপি 67
এমটিবিএফ / লাইফটাইম	বছর	N/A	N/A	15 (উপলব্ধ আর্দ্রতা শর্তাবলী)
চলন্ত অংশ	--	কোনটিই	কোনটিই	কোনটিই
স্টার্ট আপ	--	দ্রুত	দ্রুত	0.০৩ সেকেন্ড
অ্যাপ্লিকেশন	--	ইউএভি, রোবোটিক্স, মনোভাব নিয়ন্ত্রণ, যথার্থ পরিমাপ	ইউএভি, রোবোটিক্স, মনোভাব নিয়ন্ত্রণ, যথার্থ পরিমাপ	ইউএভি, রোবোটিক্স, মনোভাব নিয়ন্ত্রণ, যথার্থ পরিমাপ
প্রতিস্থাপন	--	Fizoptika VG191AD সামঞ্জস্যপূর্ণ	Fizoptika VG191AD সামঞ্জস্যপূর্ণ	N/A

অ্যাপ্লিকেশন

ড্রোন, স্বায়ত্তশাসিত যানবাহন, রোবোটিক্স এবং শিল্প গতি নিয়ন্ত্রণের জন্য নেভিগেশন। ফিজোপটিকা ভিজি 191 এডি এর জন্য একটি ড্রপ-ইন প্রতিস্থাপন হিসাবে কাজ করে।

বৈদ্যুতিক ইন্টারফেস

সংখ্যা	সংজ্ঞা
1	৫ ভোল্ট
2	অ্যানালগ আউটপুট কম
3	অ্যানালগ আউটপুট উচ্চ
4	জিএনডি
