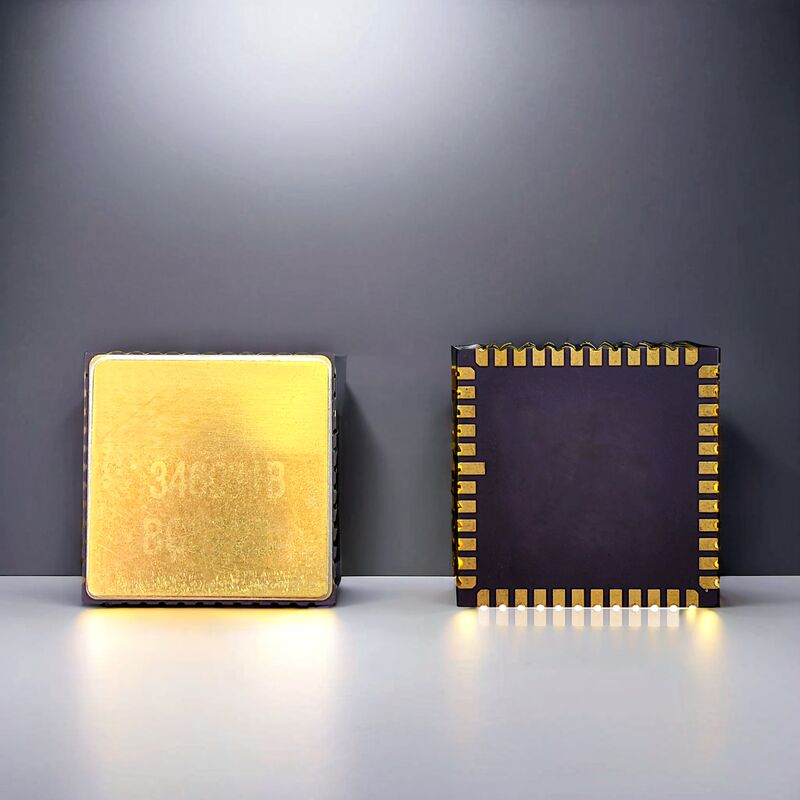

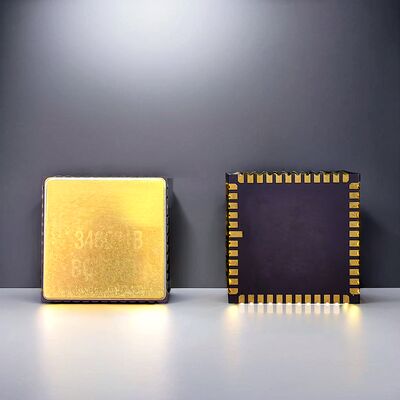

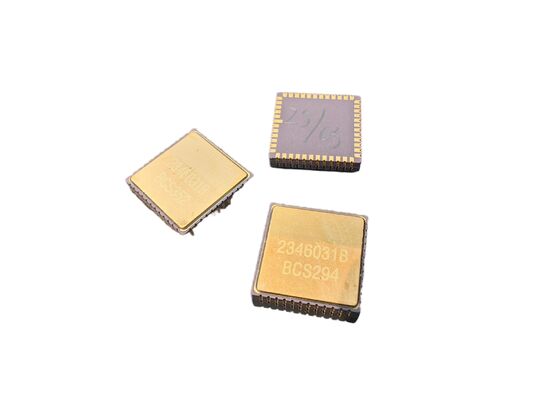

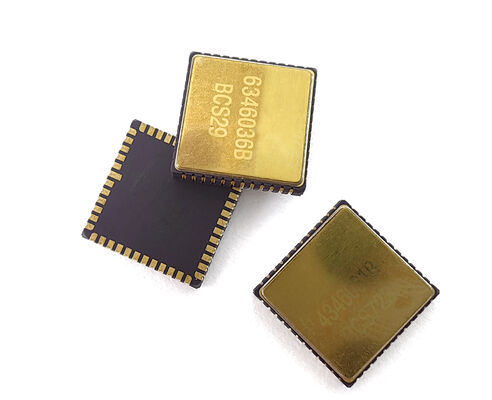

MEMS জাইরো চিপ ফ্যাক্টরি ডাইরেক্ট OEM উপলব্ধ দ্রুত ডেলিভারি

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400 ডিগ্রী/সেকেন্ড

পক্ষপাত স্থায়িত্ব:

<0.1°/ঘন্টা

ব্যান্ডউইথ:

200Hz

কৌণিক এলোমেলো হাঁটা:

<0.05 °/√H

আউটপুট নির্ভুলতা:

২৪ বিট

কাজের তাপমাত্রা:

-40ºC থেকে +85ºC

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

এমইএমএস জাইরো চিপ - দ্রুত ডেলিভারি সহ কারখানার সরাসরি ওএম উপলব্ধ

পণ্যের সংক্ষিপ্ত বিবরণ

উন্নত এমইএমএস প্রযুক্তির সাহায্যে, এই গিরোস্কোপ চিপটি নেভিগেশন এবং নিয়ন্ত্রণের জন্য সঠিক এবং নির্ভরযোগ্য কোণীয় হার ডেটা সরবরাহ করে।এর কম ড্রাইভ এবং উচ্চ স্থিতিশীলতা এটিকে এয়ারস্পেসের মতো চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে, রোবোটিক্স, এবং স্বয়ংক্রিয় সিস্টেম।

পিসিবি ডিজাইন নির্দেশিকা

পিন VCP, VREF, VBUF, এবং VREG জন্য বিচ্ছিন্নতা ক্যাপাসিটার পিন যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধকে কমিয়ে আনুন
VREF, VBUF, এবং VREG এর জন্য বিচ্ছিন্নকরণ ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম AVSS_LN এ সংযুক্ত করুন এবং তারপরে চৌম্বকীয় মণির মাধ্যমে গ্রাউন্ডে সংকেত দিন
VCC এবং VIO এর জন্য ডিসক্যাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনের কাছাকাছি রাখুন
ভিসিসিতে ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার জন্য বিস্তৃত পিসিবি ট্রেস প্রয়োজন (স্বাভাবিক ক্রিয়াকলাপের সময় প্রায় 35 এমএ বর্তমান)
মসৃণ সমাবেশের জন্য প্যাকেজের অধীনে রুটিং এড়ান
চাপের ঘনত্বের এলাকা এড়াতে উপাদানগুলি সনাক্ত করুন
বড় তাপ অপসারণ উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন এবং টান সঙ্গে এলাকায় এড়িয়ে চলুন
এমন জায়গাগুলি এড়িয়ে চলুন যেখানে পজিশনিং স্ক্রুগুলি ইনস্টলেশন চলাকালীন বিকৃতির প্রবণতা রয়েছে

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স	ইউনিট	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
পরিসীমা	ডিগ্রি / সেকেন্ড	400	400	400	400	400	100
ব্যান্ডউইথ @3DB (কাস্টমাইজড)	হার্টজ	90	180	200	200	300	50
আউটপুট নির্ভুলতা (ডিজিটাল এসপিআই)	বিট	24	24	24	24	24	24
আউটপুট রেট (ওডিআর) (কাস্টমাইজড)	হার্টজ	১২ কে	১২ কে	১২ কে	১২ কে	১২ কে	১২ কে
বিলম্ব (কাস্টমাইজড)	এম এস	<3	<১।5	<১।5	<১।5	<১	<৬
পক্ষপাতের স্থিতিশীলতা	ডিগ্রি/ঘন্টা ((১σ)	<০05	<০05	<০1	<০5	<০1	<০02
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা ((১σ)	<০5	<০5	<১	<৫	<১	<০1
তাপমাত্রার উপর পক্ষপাত ত্রুটি (1σ)	ডিগ্রি/ঘন্টা ((১σ)	<৫	<৫	<১০	<৩০	10	5
স্কেল ফ্যাক্টর ২৫°সি এ	lsb/deg/s	20000	20000	16000	16000	20000	80000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম ((১σ)	< ২০ পিপিএম	< ২০ পিপিএম	< ২০ পিপিএম	< ২০ পিপিএম	< ১০০ পিপিএম	< ১০০ পিপিএম
স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ)	পিপিএম ((১σ)	১০০ পিপিএম	১০০ পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম	<৩০০ পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	পিপিএম	১০০ পিপিএম	১০০ পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম	<৩০০ পিপিএম
কৌণিক র্যান্ডম হাঁটা (এআরডাব্লু)	°/√ ঘন্টা	<০025	<০025	<০05	<০25	<০05	<০005
গোলমাল (পিক থেকে পিক)	ডিগ্রি / সেকেন্ড	<০15	<০3	<০35	<০4	<০25	<০015
G মান সংবেদনশীলতা	°/ঘন্টা/গ্রাম	<১	<১	<১	<3	<১	<১

অতিরিক্ত বিশেষ উল্লেখ

পাওয়ার-অন টাইম (বৈধ তথ্য): 750ms
সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সিঃ 10.5k-13.5kHz
প্রভাব (পাওয়ার অন): 500g, 1ms
প্রভাব প্রতিরোধের (পাওয়ার অফ): 10000g, 10ms
কম্পন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রাঃ -40°C থেকে +85°C
সংরক্ষণের তাপমাত্রাঃ -55°C থেকে +125°C
সরবরাহ ভোল্টেজঃ 5±0.25V
বর্তমান খরচঃ 45mA

ইনস্টলেশনের নির্দেশাবলী
