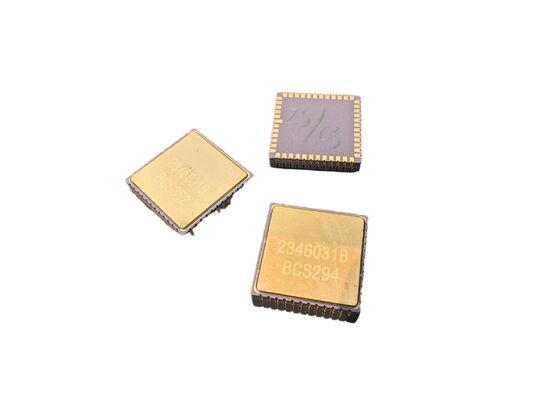

উচ্চ রেজোলিউশন অ্যাঙ্গুলার রেট এমইএমএস সেন্সর চিপ যথার্থ নিয়ন্ত্রণের জন্য এমজিজেড 318 এইচসি-এ 1

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400

পক্ষপাত স্থায়িত্ব:

<0.1°/ঘন্টা

ব্যান্ড প্রস্থ:

200Hz

কৌণিক এলোমেলো হাঁটা:

<0.05 °/√H

সরবরাহ ভোল্টেজ:

5±0.25V

বর্তমান খরচ:

45mA

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

উচ্চ রেজোলিউশন অ্যাঙ্গুলার রেট এমইএমএস সেন্সর চিপ যথার্থ নিয়ন্ত্রণের জন্য এমজিজেড 318 এইচসি-এ 1

পণ্যের সংক্ষিপ্ত বিবরণ

আমাদের এমইএমএস গিরোস্কোপ চিপ পরবর্তী প্রজন্মের ন্যাভিগেশন এবং নিয়ন্ত্রণ সিস্টেমের জন্য সঠিক এবং স্থিতিশীল গতি সনাক্তকরণ সরবরাহ করে। কম শব্দ এবং উচ্চ নির্ভরযোগ্যতার সাথে এটি ইউএভি, রোবোটিক্সের অ্যাপ্লিকেশন সমর্থন করে,এবং স্বয়ংচালিত যানবাহন। OEM কাস্টমাইজেশন আপনার নির্দিষ্ট সিস্টেম প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যতা নিশ্চিত করে।

পিসিবি ডিজাইন নির্দেশিকা

পিন VCP, VREF, VBUF, এবং VREG জন্য বিচ্ছিন্নতা ক্যাপাসিটার পিন যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধকে কমিয়ে আনুন
VREF, VBUF, এবং VREG এর জন্য বিচ্ছিন্নকরণ ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম AVSS_LN এ সংযুক্ত করুন এবং তারপরে চৌম্বকীয় মণির মাধ্যমে গ্রাউন্ডে সংকেত দিন
VCC এবং VIO এর জন্য ডিসক্যাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনের কাছাকাছি রাখুন
ভিসিসি স্বাভাবিক অপারেটিং বর্তমানঃ প্রায় 35 এমএ - ভোল্টেজ স্থিতিশীলতা জন্য প্রশস্ত PCB ট্রেস প্রয়োজন
মসৃণ সমাবেশের জন্য প্যাকেজের অধীনে রুটিং এড়ান
চাপের ঘনত্বের এলাকা এড়াতে উপাদানগুলি সনাক্ত করুন
বড় তাপ অপসারণ উপাদান, বহিরাগত যান্ত্রিক যোগাযোগ, extrusion, টান এবং অবস্থান স্ক্রু warping এলাকায় সঙ্গে এলাকায় এড়ানো

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স	ইউনিট	MGZ318HC-A1
পরিসীমা	ডিগ্রি / সেকেন্ড	400
ব্যান্ডউইথ @3DB (কাস্টমাইজড)	হার্টজ	200
আউটপুট নির্ভুলতা (ডিজিটাল এসপিআই)	বিট	24
আউটপুট রেট (ওডিআর) (কাস্টমাইজড)	হার্টজ	১২ কে
বিলম্ব (কাস্টমাইজড)	এম এস	<১।5
পক্ষপাতের স্থিতিশীলতা	ডিগ্রি/ঘন্টা ((১σ)	<০1
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা ((১σ)	<১
তাপমাত্রার উপর পক্ষপাত ত্রুটি (1σ)	ডিগ্রি/ঘন্টা ((১σ)	<১০
স্কেল ফ্যাক্টর ২৫°সি এ	lsb/deg/s	16000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম ((১σ)	< ২০ পিপিএম
স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ)	পিপিএম ((১σ)	<১৫০ পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	পিপিএম	<১৫০ পিপিএম
কৌণিক র্যান্ডম হাঁটা (এআরডাব্লু)	°/√ ঘন্টা	<০05
গোলমাল (পিক থেকে পিক)	ডিগ্রি / সেকেন্ড	<০35
G মান সংবেদনশীলতা	°/ঘন্টা/গ্রাম	<১
পাওয়ার-অন সময় (বৈধ তথ্য)	s	৭৫০ মি
সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সি	hz	10.5k-13.5k

পরিবেশগত বিশেষ উল্লেখ

প্রভাব (চালিত শক্তি)	৫০০ গ্রাম, ১ মিনিট
ধাক্কা প্রতিরোধ ক্ষমতা (পাওয়ার অফ)	১০,০০০ গ্রাম, ১০ মিনিট
কম্পন (পাওয়ার অন)	18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রা	-40°C থেকে +85°C
সংরক্ষণের তাপমাত্রা	-55°C থেকে +125°C
সরবরাহ ভোল্টেজ	৫±০.২৫ ভোল্ট
বর্তমান খরচ	৪৫ এমএ

ইনস্টলেশনের নির্দেশাবলী
