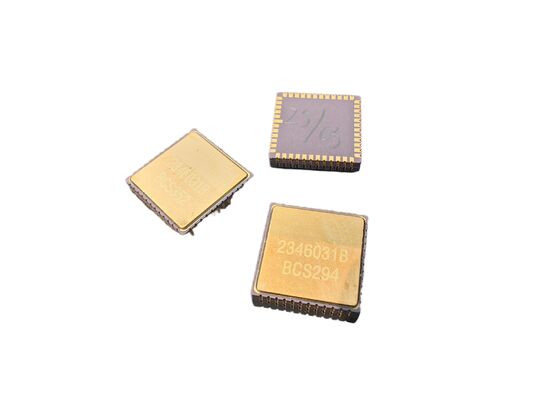

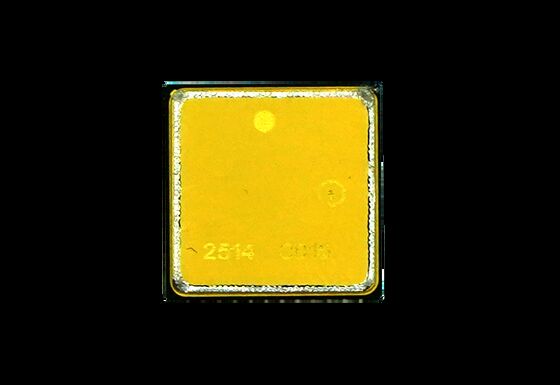

MEMS জাইরোস্কোপ চিপ ফ্যাক্টরি ইউএভি স্ট্যাবিলাইজেশন সিস্টেমের জন্য কম ড্রিফট

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

ইউএভি স্ট্যাবিলাইজেশন সিস্টেমের জন্য এমইএমএস জাইরোস্কোপ চিপ ফ্যাক্টরি লো ড্রিফ্ট

পণ্যের সংক্ষিপ্ত বিবরণ

উচ্চ সংবেদনশীলতা এবং কম ড্রিফ্ট বৈশিষ্ট্যযুক্ত, এই এমইএমএস জাইরোস্কোপ চিপটি কঠিন পরিবেশে সুনির্দিষ্ট গতি সনাক্তকরণ নিশ্চিত করে। এটি ইউএভি স্ট্যাবিলাইজেশন, রোবোটিক্স এবং স্বায়ত্তশাসিত নেভিগেশন সিস্টেমের জন্য উপযুক্ত। এর কমপ্যাক্ট গঠন এবং কম পাওয়ার ডিজাইন এটিকে আধুনিক এমবেডেড সমাধানের জন্য আদর্শ করে তোলে।

পিসিবি ডিজাইন নির্দেশিকা

VCP, VREF, VBUF, এবং VREG পিনগুলির জন্য ডিকাপলিং ক্যাপাসিটরগুলি পিনগুলির যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধ ক্ষমতা হ্রাস করুন
VREF, VBUF, এবং VREG এর ডিকাপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম AVSS_LN এর সাথে সংযুক্ত করুন এবং তারপরে ম্যাগনেটিক বিডের মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত করুন
VCC এবং VIO এর জন্য ডিকাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনগুলির কাছাকাছি রাখুন
VCC এর জন্য প্রশস্ত PCB ট্রেস নিশ্চিত করুন (স্বাভাবিক অপারেশনের সময় প্রায় 35mA কারেন্ট)
মসৃণ অ্যাসেম্বলির জন্য প্যাকেজের নিচে রুটিং এড়িয়ে চলুন
স্ট্রেস কনসেন্ট্রেশন এলাকা এড়াতে উপাদানগুলি সনাক্ত করুন
বড় তাপ অপচয়কারী উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগের ক্ষেত্রগুলি এড়িয়ে চলুন
ইনস্টলেশনের সময় এক্সট্রুশন, পুলিং বা ওয়ার্পিং এর প্রবণ এলাকাগুলিতে স্থাপন এড়িয়ে চলুন

প্রযুক্তিগত বৈশিষ্ট্য

কর্মক্ষমতা	ইউনিট	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
রেঞ্জ	ডিগ্রি/সেকেন্ড	400	400	400	400	400	100
ব্যান্ড উইডথ @3DB (কাস্টমাইজড)	Hz	90	180	200	200	300	50
আউটপুট নির্ভুলতা (ডিজিটাল SPI)	বিট	24	24	24	24	24	24
আউটপুট রেট (ODR) (কাস্টমাইজড)	Hz	12K	12K	12K	12K	12K	12K
বিলম্ব (কাস্টমাইজড)	ms	<3	<1.5	<1.5	<1.5	<1	<6
বায়াস স্ট্যাবিলিটি	ডিগ্রি/ঘন্টা(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
বায়াস স্ট্যাবিলিটি (1σ 10s)	ডিগ্রি/ঘন্টা(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
তাপমাত্রার উপর বায়াস ত্রুটি (1σ)	ডিগ্রি/ঘন্টা(1σ)	<5	<5	<10	<30	10	5
স্কেল ফ্যাক্টর 25°C এ	lsb/ডিগ্রি/সেকেন্ড	20000	20000	16000	16000	20000	80000
স্কেল ফ্যাক্টর রিপিটেবিলিটি (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
কৌণিক র্যান্ডম ওয়াক (ARW)	°/√ঘন্টা	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
নয়েজ (পিক টু পিক)	ডিগ্রি/সেকেন্ড	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G ভ্যালু সংবেদনশীলতা	°/ঘন্টা/g	<1	<1	<1	<3	<1	<1

অতিরিক্ত স্পেসিফিকেশন

পাওয়ার-অন টাইম (বৈধ ডেটা): 750ms
সেন্সর রেজোন্যান্ট ফ্রিকোয়েন্সি: 10.5k-13.5kHz
ইমপ্যাক্ট (পাওয়ার অন): 500g, 1ms
ইমপ্যাক্ট রেজিস্ট্যান্স (পাওয়ার অফ): 10000g, 10ms
ভাইব্রেশন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রা: -40°C থেকে +85°C
স্টোর তাপমাত্রা: -55°C থেকে +125°C
সাপ্লাই ভোল্টেজ: 5±0.25V
কারেন্ট কনসাম্পশন: 45mA

ইনস্টলেশন নির্দেশাবলী
