এমজিজেড৩১৮এইচসি-এ১ এমইএমএস এঙ্গুলার রেট সেন্সর চিপ ইউএভি ফ্লাইট কন্ট্রোল সিস্টেমের জন্য

Name: এমজিজেড৩১৮এইচসি-এ১ এমইএমএস এঙ্গুলার রেট সেন্সর চিপ ইউএভি ফ্লাইট কন্ট্রোল সিস্টেমের জন্য
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

এমইএমএস কৌণিক হার সেন্সর চিপ

ইউএভি ফ্লাইট কন্ট্রোল গিরো

ফাইবার অপটিক গিরো সেন্সর

পণ্যের বিবরণ

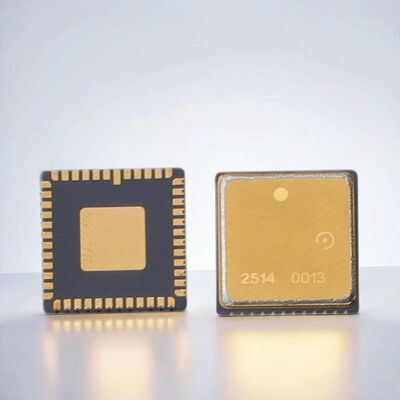

MGZ318HC-A1 ইউএভি ফ্লাইট কন্ট্রোল সিস্টেমের জন্য MEMS কৌণিক হার সেন্সর চিপ

পণ্যের সংক্ষিপ্ত বিবরণ

আমাদের MEMS জাইরোস্কোপ চিপটি উচ্চ-কার্যকারিতা সম্পন্ন IMU এবং INS অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে। কম বায়াস অস্থিরতা এবং কম্পনের বিরুদ্ধে শক্তিশালী প্রতিরোধের সাথে, এটি নেভিগেশন এবং নিয়ন্ত্রণ সিস্টেমের জন্য সঠিক এবং স্থিতিশীল ডেটা সরবরাহ করে। কমপ্যাক্ট আকার এবং নমনীয় ইন্টারফেস বিভিন্ন প্ল্যাটফর্মে এটিকে সহজে একীভূত করতে সাহায্য করে।

PCB ডিজাইন নির্দেশিকা

VCP, VREF, VBUF, এবং VREG পিনগুলির জন্য ডিকাপলিং ক্যাপাসিটরগুলি পিনগুলির যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধ ক্ষমতা হ্রাস করুন
VREF, VBUF, এবং VREG-এর ডিকাপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম AVSS_LN-এর সাথে সংযুক্ত করুন এবং তারপরে ম্যাগনেটিক বিডের মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত করুন
VCC এবং VIO-এর জন্য ডিকাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনগুলির কাছাকাছি রাখুন
VCC স্বাভাবিক অপারেশনের জন্য প্রায় 35 mA কারেন্ট প্রয়োজন - ভোল্টেজ স্থিতিশীলতার জন্য প্রশস্ত PCB ট্রেস ব্যবহার করুন
মসৃণ অ্যাসেম্বলির জন্য প্যাকেজের নিচে রুটিং এড়িয়ে চলুন
স্ট্রেস কনসেন্ট্রেশন এলাকা এড়াতে উপাদানগুলি স্থাপন করুন
বড় তাপ অপচয়কারী উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন এবং টানার ক্ষেত্রগুলি এড়িয়ে চলুন
যেসব এলাকায় পজিশনিং স্ক্রু ইনস্টলেশনের সময় ওয়ার্পিংয়ের প্রবণতা থাকে সেগুলি এড়িয়ে চলুন

প্রযুক্তিগত স্পেসিফিকেশন

কর্মক্ষমতা	একক	MGZ318HC-A1
পরিসীমা	ডিগ্রি/সেকেন্ড	400
ব্যান্ড উইডথ @3DB (কাস্টমাইজড)	হার্টজ	200
আউটপুট নির্ভুলতা (ডিজিটাল SPI)	বিট	24
আউটপুট হার (ODR) (কাস্টমাইজড)	হার্টজ	12K
বিলম্ব (কাস্টমাইজড)	মিলিসেকেন্ড	<1.5
বায়াস স্থিতিশীলতা	ডিগ্রি/ঘন্টা(1σ)	<0.1
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা(1σ)	<1
তাপমাত্রার উপর বায়াস ত্রুটি (1σ)	ডিগ্রি/ঘন্টা(1σ)	<10
25°C তাপমাত্রায় স্কেল ফ্যাক্টর	lsb/ডিগ্রি/সেকেন্ড	16000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	ppm(1σ)	<20ppm
তাপমাত্রার উপর স্কেল ফ্যাক্টর (1σ)	ppm(1σ)	<150ppm
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি (1σ)	ppm	<150ppm
কৌণিক র্যান্ডম ওয়াক (ARW)	ডিগ্রি/√ঘন্টা	<0.05
নয়েজ (পিক টু পিক)	ডিগ্রি/সেকেন্ড	<0.35
G-মান সংবেদনশীলতা	ডিগ্রি/ঘন্টা/g	<1
পাওয়ার-অন সময় (বৈধ ডেটা)	সেকেন্ড	750m
সেন্সর রেজোন্যান্ট ফ্রিকোয়েন্সি	হার্টজ	10.5k-13.5K

পরিবেশগত স্পেসিফিকেশন

প্রভাব (পাওয়ার অন): 500g, 1ms

প্রভাব প্রতিরোধ (পাওয়ার অফ): 10000g, 10ms

কম্পন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)

কাজের তাপমাত্রা: -40°C থেকে +85°C

সংরক্ষণ তাপমাত্রা: -55°C থেকে +125°C

সরবরাহ ভোল্টেজ: 5±0.25V

বর্তমান খরচ: 45mA

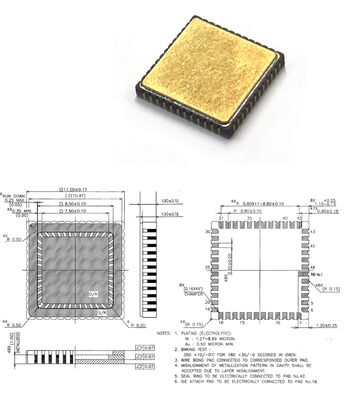

ইনস্টলেশন নির্দেশাবলী
