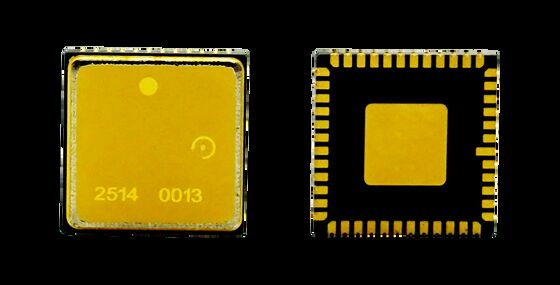

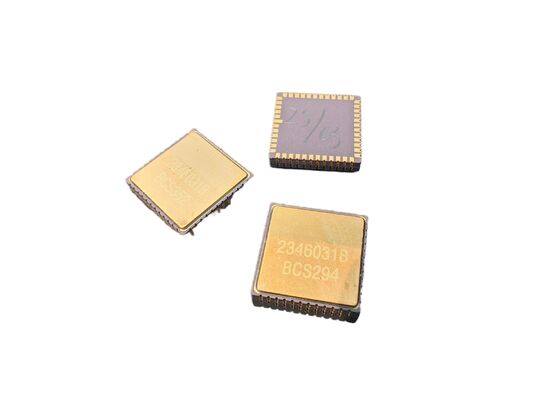

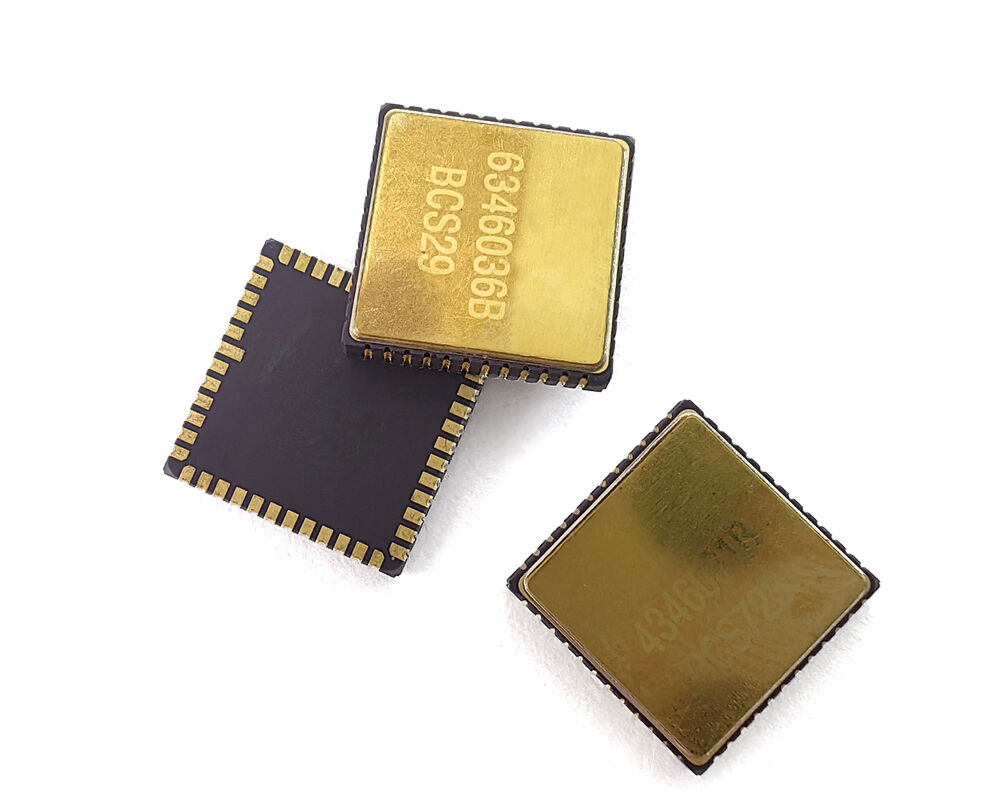

এমইএমএস গিরোস্কোপ চিপ প্রস্তুতকারক আইএনএস সিস্টেমের জন্য নিম্ন পক্ষপাতের অস্থিরতা

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400 ডিগ্রী/সেকেন্ড

পক্ষপাত স্থায়িত্ব:

<0.1°/ঘন্টা

ব্যান্ড প্রস্থ:

200Hz

কৌণিক এলোমেলো হাঁটা:

<0.05 °/√H

সরবরাহ ভোল্টেজ:

5±0.25V

বর্তমান খরচ:

45mA

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

এমইএমএস গিরোস্কোপ চিপ প্রস্তুতকারক আইএনএস সিস্টেমের জন্য নিম্ন পক্ষপাতের অস্থিরতা

পণ্যের সংক্ষিপ্ত বিবরণ

এই এমইএমএস জাইরোস্কোপ চিপটি উচ্চ নির্ভুলতা, কম শব্দ এবং দুর্দান্ত স্থিতিশীলতা একত্রিত করে নির্ভরযোগ্য গতি সনাক্তকরণ কর্মক্ষমতা সরবরাহ করে।এর শক্তিশালী নকশা কঠোর পরিবেশগত অবস্থার অধীনে ধ্রুবক আউটপুট নিশ্চিত করে, যা এটিকে শিল্প, মহাকাশ এবং ন্যাভিগেশন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে। এমবেডেড সিস্টেমে সহজ সংহতকরণ উন্নয়ন দক্ষতা বৃদ্ধি করে।

পিসিবি ডিজাইন নির্দেশিকা

পিন VCP, VREF, VBUF, এবং VREG জন্য বিচ্ছিন্নতা ক্যাপাসিটার পিন যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধকে কমিয়ে আনুন
VREF, VBUF, এবং VREG এর জন্য বিচ্ছিন্নকরণ ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম AVSS_LN এ সংযুক্ত করুন এবং তারপরে চৌম্বকীয় মণির মাধ্যমে গ্রাউন্ডে সংকেত দিন
VCC এবং VIO এর জন্য ডিসক্যাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনের কাছাকাছি রাখুন
ভিসিসি স্বাভাবিক অপারেটিং বর্তমানঃ প্রায় 35 এমএ - ভোল্টেজ স্থিতিশীলতা জন্য প্রশস্ত PCB ট্রেস প্রয়োজন
মসৃণ সমাবেশের জন্য প্যাকেজের অধীনে রুটিং এড়ান
চাপের ঘনত্বের এলাকা এড়াতে উপাদানগুলি সনাক্ত করুন
বড় তাপ অপসারণ উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগের এলাকা এড়ানো
ইনস্টলেশনের সময় বিকৃতির ঝুঁকিপূর্ণ এলাকায় স্থাপন রোধ করুন

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স	ইউনিট	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
পরিসীমা	ডিগ্রি / সেকেন্ড	400	400	400	400	400	100
ব্যান্ডউইথ @3DB (কাস্টমাইজড)	হার্টজ	90	180	200	200	300	50
আউটপুট নির্ভুলতা (ডিজিটাল এসপিআই)	বিট	24	24	24	24	24	24
আউটপুট রেট (ওডিআর) (কাস্টমাইজড)	হার্টজ	১২ কে	১২ কে	১২ কে	১২ কে	১২ কে	১২ কে
বিলম্ব (কাস্টমাইজড)	এম এস	<3	<১।5	<১।5	<১।5	<১	<৬
পক্ষপাতের স্থিতিশীলতা	ডিগ্রি/ঘন্টা ((১σ)	<০05	<০05	<০1	<০5	<০1	<০02
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা ((১σ)	<০5	<০5	<১	<৫	<১	<০1
তাপমাত্রার উপর পক্ষপাত ত্রুটি (1σ)	ডিগ্রি/ঘন্টা ((১σ)	<৫	<৫	<১০	<৩০	10	5
স্কেল ফ্যাক্টর ২৫°সি এ	lsb/deg/s	20000	20000	16000	16000	20000	80000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম ((১σ)	< ২০ পিপিএম	< ২০ পিপিএম	< ২০ পিপিএম	< ২০ পিপিএম	< ১০০ পিপিএম	< ১০০ পিপিএম
স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ)	পিপিএম ((১σ)	১০০ পিপিএম	১০০ পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম	<৩০০ পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	পিপিএম	১০০ পিপিএম	১০০ পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম	<৩০০ পিপিএম
কৌণিক র্যান্ডম হাঁটা (এআরডাব্লু)	°/√ ঘন্টা	<০025	<০025	<০05	<০25	<০05	<০005
গোলমাল (পিক থেকে পিক)	ডিগ্রি / সেকেন্ড	<০15	<০3	<০35	<০4	<০25	<০015
G মান সংবেদনশীলতা	°/ঘন্টা/গ্রাম	<১	<১	<১	<3	<১	<১

অতিরিক্ত বিশেষ উল্লেখ

পাওয়ার-অন টাইম (বৈধ তথ্য): 750ms
সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সিঃ 10.5k-13.5kHz

পরিবেশগত উপযোগীতা

প্রভাব (পাওয়ার অন): 500g, 1ms
প্রভাব প্রতিরোধের (পাওয়ার অফ): 10000g, 10ms
কম্পন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রাঃ -40°C থেকে +85°C
সংরক্ষণের তাপমাত্রাঃ -55°C থেকে +125°C
সরবরাহ ভোল্টেজঃ 5±0.25V
বর্তমান খরচঃ 45mA

ইনস্টলেশনের নির্দেশাবলী
