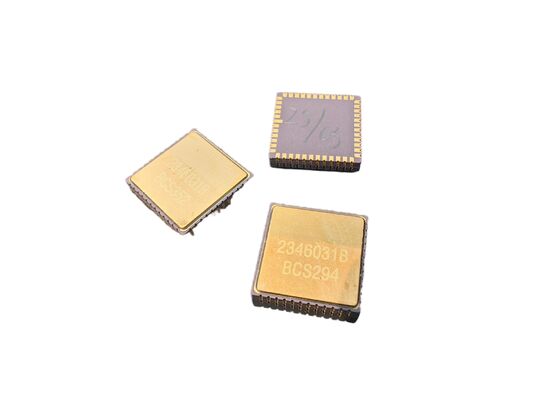

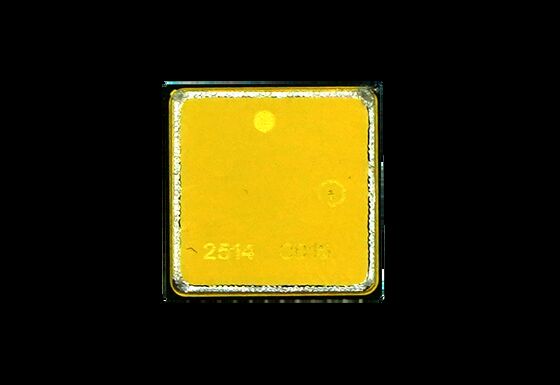

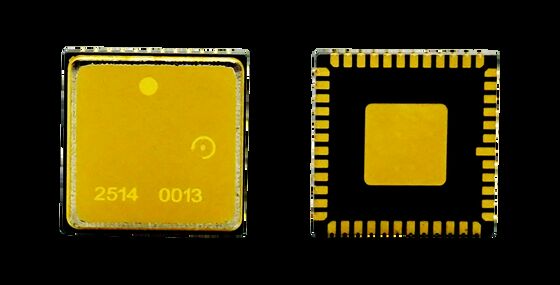

ইউএভি নেভিগেশন সিস্টেমের জন্য নির্ভরযোগ্য MEMS জাইরোস্কোপ চিপ কারখানার দাম

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400 ডিগ্রী/সেকেন্ড

পক্ষপাত স্থায়িত্ব:

<0.1°/ঘন্টা

ব্যান্ড প্রস্থ:

200Hz

আউটপুট নির্ভুলতা:

২৪ বিট

কৌণিক এলোমেলো হাঁটা:

<0.05 °/√H

কাজের তাপমাত্রা:

-40ºC থেকে +85ºC

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

ইউএভি নেভিগেশন সিস্টেমের জন্য নির্ভরযোগ্য MEMS জাইরোস্কোপ চিপ কারখানার দাম

পণ্যের বিবরণ

নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য প্রকৌশলী, আমাদের MEMS জাইরোস্কোপ চিপ ন্যূনতম ড্রিফট এবং উচ্চ স্থিতিশীলতা সহ সামঞ্জস্যপূর্ণ কৌণিক হার সেন্সিং সরবরাহ করে। এটি কম্পন এবং তাপমাত্রার পরিবর্তনের অধীনে নির্ভরযোগ্যভাবে কাজ করে, যা এটিকে ইউএভি, রোবোটিক্স এবং স্বায়ত্তশাসিত সিস্টেমের জন্য উপযুক্ত করে তোলে। সহজ ইন্টিগ্রেশন এবং OEM সমর্থন এটিকে সিস্টেম ডেভেলপারদের জন্য একটি পছন্দের পছন্দ করে তোলে।

পিসিবি ডিজাইন নির্দেশিকা

VCP, VREF, VBUF, এবং VREG পিনগুলির জন্য ডিকাপলিং ক্যাপাসিটরগুলি পিনগুলির যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধ ক্ষমতা হ্রাস করুন
VREF, VBUF, এবং VREG এর ডিকাপলিং ক্যাপাসিটরগুলির অন্য প্রান্তগুলি নিকটতম AVSS_LN এর সাথে সংযুক্ত করুন এবং তারপরে ম্যাগনেটিক বিডের মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত করুন
VCC এবং VIO এর জন্য ডিকাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনগুলির কাছাকাছি রাখুন
VCC স্বাভাবিক অপারেশনের জন্য প্রায় 35 mA কারেন্ট প্রয়োজন - ভোল্টেজ স্থিতিশীলতার জন্য প্রশস্ত PCB ট্রেস ব্যবহার করুন
মসৃণ সমাবেশের জন্য প্যাকেজের নিচে রুটিং এড়িয়ে চলুন
চাপ ঘনত্বের ক্ষেত্রগুলি এড়াতে উপাদানগুলি সনাক্ত করুন
বড় তাপ অপচয় উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগের ক্ষেত্রগুলি এড়িয়ে চলুন
ইনস্টলেশনের সময় ওয়ার্পিংয়ের প্রবণ এলাকায় স্থাপন প্রতিরোধ করুন

প্রযুক্তিগত পরামিতি

কর্মক্ষমতা	ইউনিট	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
পরিসীমা	ডিগ্রি/সেকেন্ড	400	400	400	400	400	100
ব্যান্ড উইডথ @3DB (কাস্টমাইজড)	Hz	90	180	200	200	300	50
আউটপুট নির্ভুলতা (ডিজিটাল SPI)	বিট	24	24	24	24	24	24
আউটপুট হার (ODR) (কাস্টমাইজড)	Hz	12K	12K	12K	12K	12K	12K
বিলম্ব (কাস্টমাইজড)	ms	<3	<1.5	<1.5	<1.5	<1	<6
বায়াস স্থিতিশীলতা	ডিগ্রি/ঘন্টা(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
তাপমাত্রার উপর বায়াস ত্রুটি (1σ)	ডিগ্রি/ঘন্টা(1σ)	<5	<5	<10	<30	10	5
25°C এ স্কেল ফ্যাক্টর	lsb/ডিগ্রি/সেকেন্ড	20000	20000	16000	16000	20000	80000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
তাপমাত্রার উপর স্কেল ফ্যাক্টর (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
কৌণিক র্যান্ডম ওয়াক (ARW)	°/√ঘন্টা	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
নয়েজ (পিক টু পিক)	ডিগ্রি/সেকেন্ড	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G মান সংবেদনশীলতা	°/ঘন্টা/g	<1	<1	<1	<3	<1	<1

অতিরিক্ত স্পেসিফিকেশন

পাওয়ার-অন সময় (বৈধ ডেটা): 750ms
সেন্সর রেজোন্যান্ট ফ্রিকোয়েন্সি: 10.5k-13.5kHz
ইমপ্যাক্ট (পাওয়ার অন): 500g, 1ms
ইমপ্যাক্ট প্রতিরোধ (পাওয়ার অফ): 10000g, 10ms
কম্পন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রা: -40°C থেকে +85°C
স্টোর তাপমাত্রা: -55°C থেকে +125°C
সরবরাহ ভোল্টেজ: 5±0.25V
বর্তমান খরচ: 45mA

ইনস্টলেশন নির্দেশাবলী
