শিল্প নিয়ন্ত্রণের জন্য উচ্চ নির্ভুলতা এমইএমএস গিরোস্কোপ চিপ 1 অক্ষ কৌণিক হার সেন্সর

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400 ডিগ্রী/সেকেন্ড

পক্ষপাত স্থায়িত্ব:

<0.1°/ঘন্টা

ব্যান্ডউইথ:

200Hz

কৌণিক এলোমেলো হাঁটা:

<0.05 °/√H

আউটপুট নির্ভুলতা:

২৪ বিট

কাজের তাপমাত্রা:

-40ºC থেকে +85ºC

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

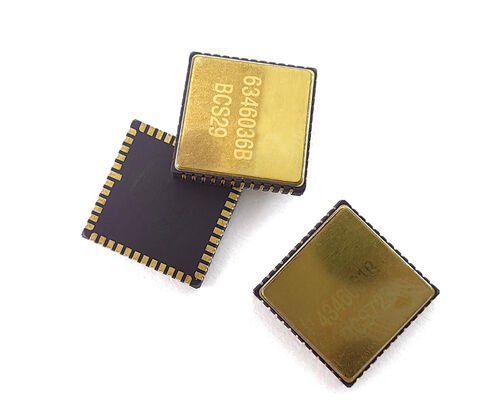

উচ্চ নির্ভুলতা MEMS জাইরোস্কোপ চিপ 1 অক্ষ কৌণিক হার সেন্সর শিল্প নিয়ন্ত্রণের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

আমাদের MEMS জাইরোস্কোপ চিপ একটি উচ্চ-নির্ভুল কৌণিক হার সেন্সর যা চাহিদাযুক্ত গতি সনাক্তকরণ এবং নেভিগেশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। কম বায়াস ড্রিফ্ট, উচ্চ স্থিতিশীলতা এবং শক ও কম্পনের বিরুদ্ধে শক্তিশালী প্রতিরোধের সাথে, এটি জটিল পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে। এর কম্প্যাক্ট ডিজাইন এবং ডিজিটাল ইন্টারফেসগুলি IMU, UAV এবং রোবোটিক্স সিস্টেমে সহজ একীকরণের অনুমতি দেয়। আপনার সঠিক প্রয়োজনীয়তা পূরণের জন্য OEM কাস্টমাইজেশন উপলব্ধ।

PCB ডিজাইন নির্দেশিকা

VCP, VREF, VBUF, এবং VREG পিনগুলির জন্য ডিকাপলিং ক্যাপাসিটরগুলি পিনগুলির যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত
ট্রেসের সমতুল্য প্রতিরোধ ক্ষমতা হ্রাস করুন
VREF, VBUF, এবং VREG এর জন্য ডিকাপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম AVSS_LN এর সাথে সংযুক্ত থাকে এবং তারপরে একটি চৌম্বকীয় পুঁতির মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত থাকে
VCC এবং VIO এর জন্য ডিকাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনগুলির কাছাকাছি স্থাপন করা হয়েছে
VCC স্বাভাবিক অপারেশন কারেন্ট: প্রায় 35 mA - ভোল্টেজ স্থিতিশীলতার জন্য প্রশস্ত PCB ট্রেস প্রয়োজন
মসৃণ সমাবেশের জন্য প্যাকেজের নিচে রুটিং এড়িয়ে চলুন
চাপ কেন্দ্রীভূত এলাকা এড়াতে উপাদানগুলি সনাক্ত করুন
বড় তাপ অপচয় উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন, টান বা ইনস্টলেশনের সময় ওয়ার্পিং এর ক্ষেত্রগুলি এড়িয়ে চলুন

প্রযুক্তিগত বৈশিষ্ট্য

কর্মক্ষমতা	ইউনিট	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
পরিসীমা	ডিগ্রি/সে	400	400	400	400	400	100
ব্যান্ড উইডথ @3DB (কাস্টমাইজড)	Hz	90	180	200	200	300	50
আউটপুট নির্ভুলতা (ডিজিটাল SPI)	বিট	24	24	24	24	24	24
আউটপুট হার (ODR) (কাস্টমাইজড)	Hz	12K	12K	12K	12K	12K	12K
বিলম্ব (কাস্টমাইজড)	ms	<3	<1.5	<1.5	<1.5	<1	<6
বায়াস স্থিতিশীলতা	ডিগ্রি/ঘন্টা(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
তাপমাত্রার উপর বায়াস ত্রুটি (1σ)	ডিগ্রি/ঘন্টা(1σ)	<5	<5	<10	<30	10	5
25°C এ স্কেল ফ্যাক্টর	lsb/ডিগ্রি/সে	20000	20000	16000	16000	20000	80000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
তাপমাত্রার উপর স্কেল ফ্যাক্টর (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
কৌণিক র্যান্ডম ওয়াক (ARW)	°/√ঘন্টা	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
নয়েজ (পিক টু পিক)	ডিগ্রি/সে	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G মান সংবেদনশীলতা	°/ঘন্টা/g	<1	<1	<1	<3	<1	<1

অতিরিক্ত স্পেসিফিকেশন

পাওয়ার-অন সময় (বৈধ ডেটা): 750ms
সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সি: 10.5k-13.5kHz
ইমপ্যাক্ট (পাওয়ার অন): 500g, 1ms
ইমপ্যাক্ট প্রতিরোধ (পাওয়ার অফ): 10000g, 10ms
কম্পন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রা: -40°C থেকে +85°C
সংরক্ষণ তাপমাত্রা: -55°C থেকে +125°C
সরবরাহ ভোল্টেজ: 5±0.25V
বর্তমান খরচ: 45mA
