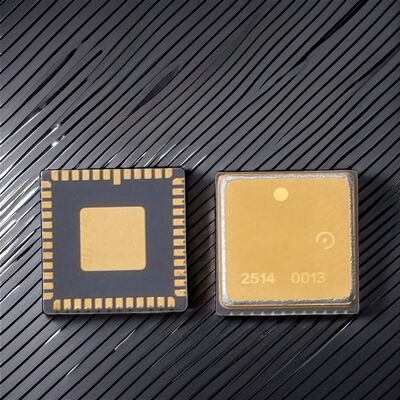

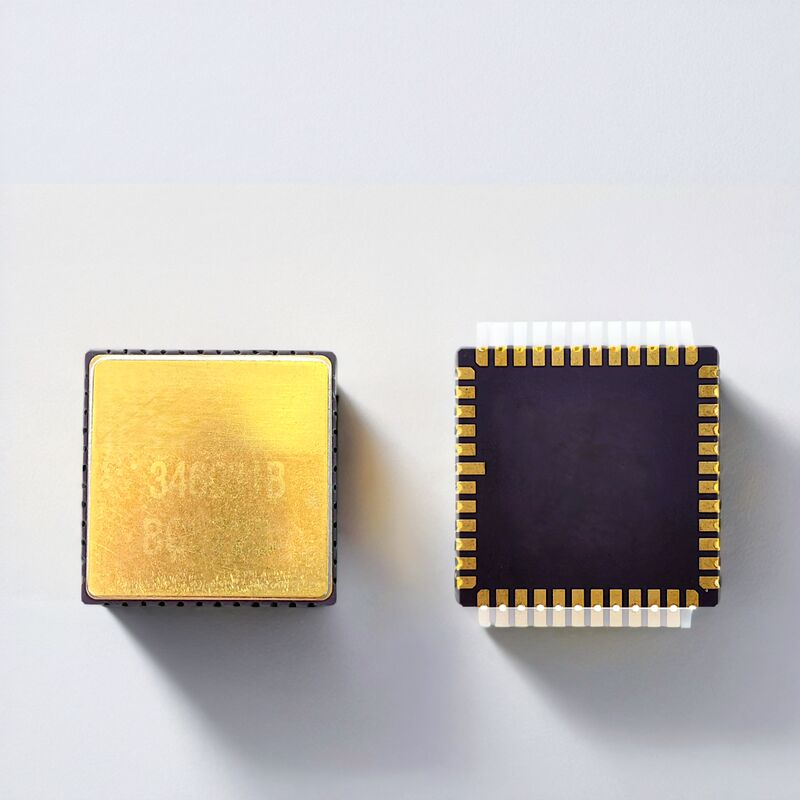

एमईएमएस जायरोस्कोप चिप उच्च परिशुद्धता कोणीय वेग सेंसर

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ318HC-A1
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিমাপ পরিসীমা:

400

পক্ষপাত স্থায়িত্ব:

<0.1°/ঘন্টা

পক্ষপাত স্থায়িত্ব (10s):

<1 °/ঘন্টা

পক্ষপাত স্থায়িত্ব (1s):

<3°/ঘন্টা

তাপমাত্রার উপর পক্ষপাত ত্রুটি:

<10°/ঘন্টা

পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

<0.5 °/ঘন্টা

ব্যান্ড প্রস্থ @3DB কাস্টমাইজড):

200Hz

কৌণিক র্যান্ডম ওয়াক (ARW):

<0.05 °/√H

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

পণ্যের বিবরণ

পণ্যের বর্ণনা

এই উচ্চ পারফরম্যান্সের এমইএমএস গিরোস্কোপ চিপটি ন্যাভিগেশন এবং কন্ট্রোল সিস্টেমের জন্য সঠিক এবং স্থিতিশীল কৌণিক হার পরিমাপ প্রদান করে।এবং চমৎকার পরিবেশগত অভিযোজনএটি ইউএভি ফ্লাইট কন্ট্রোল, ইনার্শিয়াল নেভিগেশন এবং শিল্প অটোমেশনের জন্য আদর্শ।

পিসিবি ডিজাইনঃ

পিন ভিসিপি, ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসকপলিং ক্যাপাসিটারগুলি যতটা সম্ভব পিনের কাছাকাছি স্থাপন করা উচিত এবং ট্র্যাকগুলির সমতুল্য প্রতিরোধকে সর্বনিম্ন করা উচিত।ভিআরইএফ-এর জন্য ডিসকপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্ত, ভিবিইউএফ, এবং ভিআরইজি নিকটতম এভিএসএস _ এলএন এর সাথে সংযুক্ত থাকে এবং তারপরে চৌম্বকীয় মণির মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত হয়। ভিসিসি এবং ভিআইওর জন্য ডিসক্যাপলিং ক্যাপাসিটারগুলিও সংশ্লিষ্ট পিনগুলির কাছাকাছি স্থাপন করা হয়।যখন ভিসিসি স্বাভাবিকভাবে কাজ করছে, সামগ্রিক বর্তমান প্রায় 35 এমএ হবে, যা ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার জন্য একটি বিস্তৃত পিসিবি ট্রেস প্রয়োজন। ডিভাইসের মসৃণ সমাবেশের জন্য, প্যাকেজের অধীনে রাউটিং এড়ানোর চেষ্টা করুন।চাপের ঘনত্বের এলাকা এড়ানোর জন্য উপাদানগুলি সনাক্ত করুন. বড় তাপ অপসারণ উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন এবং টান সঙ্গে এলাকায় এড়ানো প্রয়োজন,সেইসাথে এমন এলাকাগুলি যেখানে সামগ্রিক ইনস্টলেশনের সময় পজিশনিং স্ক্রুগুলি বিকৃতির ঝুঁকিতে থাকে.

টেকনিক্যাল প্যারামিটার

পারফরম্যান্স	ইউনিট	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
পরিসীমা	ডিগ্রি / সেকেন্ড	400	400	400	400	400	100
ব্যান্ডউইথ @3DB কাস্টমাইজড)	হার্টজ	90	180	200	200	300	50
আউটপুট নির্ভুলতা ((ডিজিটাল এসপিআই)	বিট	24	24	24	24	24	24
আউটপুট রেট (ওডিআর) (কাস্টমাইজড)	হার্টজ	১২ কে	১২ কে	১২ কে	১২ কে	১২ কে	১২ কে
বিলম্ব (নিয়মিত)	এম এস	<3	<১।5	<১।5	<১।5	<১	<৬
পক্ষপাতের স্থিতিশীলতা	ডিগ্রি/ঘন্টা ((১০)	<০05	<০05	<০1	<০5	<০1	<০02
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা ((১০)	<০5	<০5	<১	<৫	<১	<০1
তাপমাত্রার উপর পক্ষপাত ত্রুটি (1σ)	ডিগ্রি/ঘন্টা ((১০)	<৫	<৫	<১০	<৩০	10	5
স্কেল ফ্যাক্টর ২৫°সি এ	lsb/deg/s	20000	20000	16000	16000	20000	80000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম ((১০)	< ২০ পিপিএম	< ২০ পিপিএম	< ২০ পিপিএম	< ২০ পিপিএম	< ১০০ পিপিএম	< ১০০ পিপিএম
স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ)	পিপিএম ((১০)	১০০ পিপিএম	১০০ পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম	<৩০০ পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	পিপিএম	১০০ পিপিএম	১০০ পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম	<৩০০ পিপিএম
কৌণিক এলোমেলো হাঁটা ((ARW)	°/√ ঘন্টা	<০025	<০025	<০05	<০25	<০05	<০005
গোলমাল ((পিক থেকে পিক)	ডিগ্রি / সেকেন্ড	<০15	<০3	<০35	<০4	<০25	<০015
GValue সংবেদনশীলতা	°/ঘন্টা/গ্রাম	<১	<১	<১	<3	<১	<১
পাওয়ার-অন সময় (বৈধ তথ্য)	s	৭৫০ মি
সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সি	hz	10.5k-13.5k
পরিবেশগত উপযুক্ততা
প্রভাব (চালিত শক্তি)	৫০০ গ্রাম, ১ মিনিট
ধাক্কা প্রতিরোধ ক্ষমতা (পাওয়ার অফ)	১০,০০০ গ্রাম, ১০ মিনিট
কম্পন (পাওয়ার অন)	18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রা	-৪০ ডিগ্রি সেলসিয়াস----+৮৫ ডিগ্রি সেলসিয়াস
সংরক্ষণের তাপমাত্রা	-৫৫ ডিগ্রি সেলসিয়াস----+১২৫ ডিগ্রি সেলসিয়াস
সরবরাহ ভোল্টেজ	৫±০.২৫ ভোল্ট
বর্তমান খরচ	৪৫ মা

ইনস্টলেশনের নির্দেশাবলী
