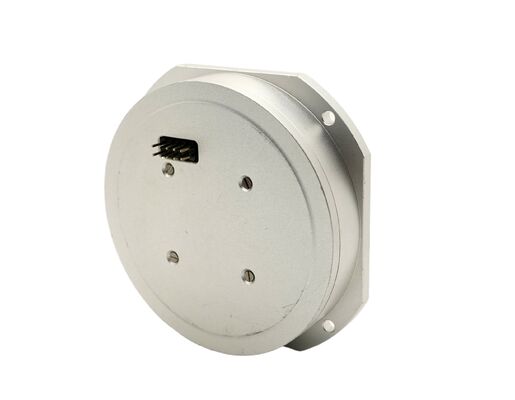

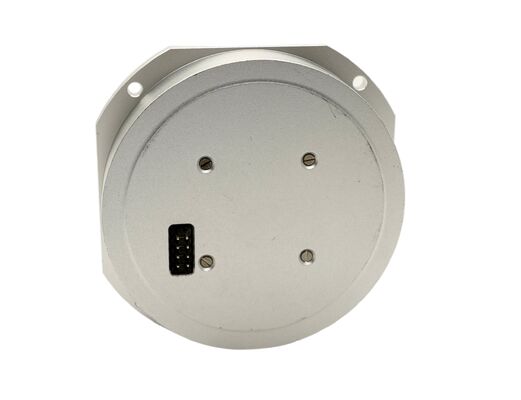

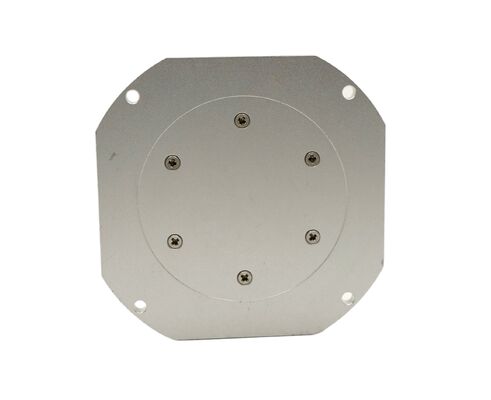

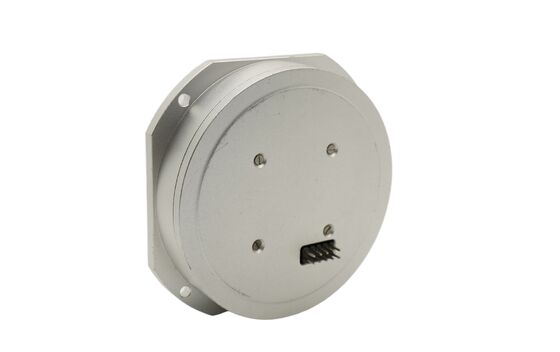

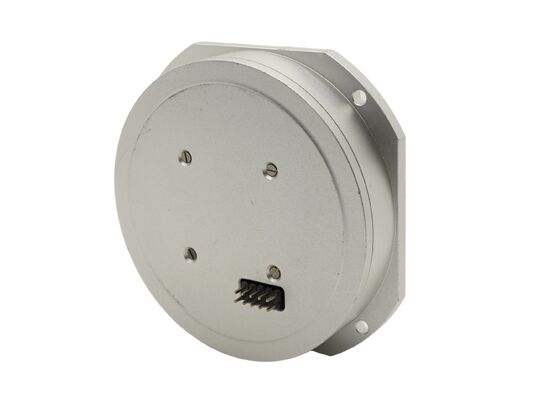

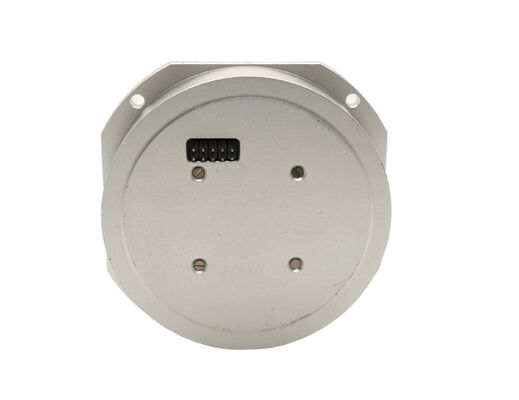

উচ্চ নির্ভুলতা ফাইবার অপটিক জাইরোস্কোপ ±240°/সে কম নয়েজ 0.8°/ঘন্টা সহ ইও পেলোড ইউএভি স্থিতিশীলতার জন্য

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	এমএফওজি -910
MOQ.:	1
মূল্য:	700$
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সর্বোচ্চ কৌণিক হার:

±240°/সে

পক্ষপাত স্থায়িত্ব:

≤0.8°/ঘণ্টা

শূন্য পক্ষপাত পুনরুত্পাদনযোগ্যতা:

≤0.8°/ঘণ্টা

র্যান্ডম ওয়াক দক্ষ:

≤0.02°/√ঘণ্টা

সরবরাহ ভোল্টেজ:

+5V

আউটপুট প্রকার:

এনালগ

ব্যান্ড প্রস্থ:

≥1000Hz

মাত্রা:

82 মিমি × 82 মিমি × 19.5 মিমি

প্যাকেজিং বিবরণ:

বক্স+স্পঞ্জ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ

ফাইবার অপটিক জাইরো ইউএভি স্থিতিশীলতা

কম নয়েজ ফাইবার অপটিক জাইরোস্কোপ

পণ্যের বিবরণ

উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ ±240 ° / সেকেন্ড কম গোলমাল 0.8 ° / ঘন্টা জন্য EO Payload UAV স্থিতিশীলতা

দ্যএমএফওজি-৯১০এটি একটি সম্পূর্ণরূপে ইন্টিগ্রেটেড মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপ, সম্পূর্ণরূপে সামঞ্জস্যপূর্ণফিজোপটিকা ভিজি ৯১০, কমপ্যাক্ট মাত্রায় (82 * 82 * 19.5 মিমি) উচ্চতর পারফরম্যান্স সরবরাহ করে। এটি ± 240 ° / সেকেন্ডের কৌণিক হার পরিসীমা, 3 ডিবি ব্যান্ডউইথ ≥1000Hz এবং শক্তি খরচ ≤1.5W অর্জন করে।কোন চলন্ত অংশ এবং উচ্চ প্রভাব প্রতিরোধের ≥ 1500g সঙ্গেএটি স্যাটেলাইট অ্যাসিস্ট্যান্স কন্ট্রোল, ইউএভি নেভিগেশন, স্বয়ংক্রিয় রোবট এবং সামুদ্রিক জাহাজের স্থিতিশীলতার জন্য আদর্শ।

পণ্যের গঠন

পণ্যটি প্রধানত নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিতঃ

অপটিক্যাল পাথ সমন্বয়
সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড
অপটিক্যাল ফাইবার রিং স্কেলেট, শেল এবং অন্যান্য কাঠামোগত অংশ

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	কর্মক্ষমতা সূচক
পরিসীমা (°/s)	±240
স্কেল ফ্যাক্টর (mV/°/s)	৪৭±৫
স্কেল ফ্যাক্টর অ-রৈখিকতা (পিপিএম)	≤১০০০
শূন্য পক্ষপাতের স্থিতিশীলতা (10s, 1σ, °/H)	≤০8
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ, °/H)	≤০8
3 ডিবি ব্যান্ডউইথ (হার্জ)	≥১০০০
এলোমেলো হাঁটা (°/√H)	≤০02
পাওয়ার সাপ্লাই (V)	5±0.25±12
শক্তি খরচ (W)	≤ ১।5
প্রভাব (জি)	≥১৫০০
ত্বরণ (জি)	≥ ৭০
জীবনকাল (বছর)	≥১৫
এমটিবিএফ	≥100000

রূপরেখা

অ্যাপ্লিকেশন

দ্যএমএফওজি-৯১০ ফাইবার অপটিক জাইরোস্কোপএটি ব্যাপকভাবে ব্যবহৃত হয়ন্যাভিগেশন, স্থিতিশীলতা এবং মনোভাব পরিমাপ সিস্টেম.

চালকবিহীন উড়োজাহাজ (ইউএভি)
স্বয়ংক্রিয় নেভিগেশন সিস্টেম
সামুদ্রিক ন্যাভিগেশন এবং স্থিতিশীলতা
রোবোটিক্স এবং বুদ্ধিমান যানবাহন
অ্যান্টেনা স্থিতিশীল প্ল্যাটফর্ম
ইলেক্ট্রো অপটিক্যাল ট্র্যাকিং সিস্টেম
ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস)
চালকবিহীন স্থল যানবাহন (ইউজিভি)
শিল্প গতি নিয়ন্ত্রণ ব্যবস্থা

ফিজোপটিকা ভিজি ৯১০ প্রতিস্থাপন

দ্যএমএফওজি-৯১০এটি প্রদান করার জন্য ডিজাইন করা হয়েছেফিজোপটিকা ভিজি৯১০ ফাইবার অপটিক গিরোস্কোপের তুলনায় সমমানের বা উন্নত পারফরম্যান্স.

তুলনামূলকবিচ্যুতি স্থিতিশীলতা এবং এলোমেলো হাঁটার কর্মক্ষমতা
সামঞ্জস্যপূর্ণকৌণিক হারের পরিমাপ পরিসীমা
কম্প্যাক্ট এবং হালকা ওজন কাঠামো
সরবরাহের স্থিতিশীলতা এবং নির্ভরযোগ্যতা বৃদ্ধি
ব্যয়বহুল বিকল্প সমাধান

এটি এমএফওজি-৯১০ কে গ্রাহকদের জন্য একটি চমৎকার পছন্দ করে তোলে যারা একটিইনার্শিয়াল নেভিগেশন এবং স্থিতিশীলতা অ্যাপ্লিকেশনগুলিতে ফিজোপটিকা ভিজি 910 এর নির্ভরযোগ্য প্রতিস্থাপন.

MFOG-910 বনাম VG910H1 তুলনা

প্যারামিটার	VG910H1 ফাইবার অপটিক গিরোস্কোপ	এমএফওজি-৯১০ মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপ
কোণীয় গতির পরিসীমা (°/s)	250	±240
বায়াস স্থিতিশীলতা (RMS, °/h)	1	≤০8
কোণ র্যান্ডম ওয়াক (°/√h)	0.015	≤০02
ব্যান্ডউইথ (কেএইচজি)	1	≥১
স্কেল ফ্যাক্টর স্থিতিশীলতা / পুনরাবৃত্তিযোগ্যতা (RMS, %)	0.02	≤০1
স্টার্ট আপ সময় (গুলি)	0.03	দ্রুত শুরু
শক্তি খরচ (W)	0.5	≤ ১।5
মাত্রা (মিমি)	৮২ * ৮২ * ২০	৮২ গুণ ৮২ গুণ ১৯।5
ওজন (জি)	150	≤১৫০
অপারেটিং তাপমাত্রা (°C)	-৪০ ~ +৭০	-৪০ ~ +৭০
সংরক্ষণ তাপমাত্রা (°C)	-৫৫ ~ +৮৫	-৫৫ ~ +৮৫
কম্পন (RMS, 0.02-2 kHz, g)	30	20
শক (g, 1 ms)	1200	≥১৫০০
এমটিবিএফ (২০°সি)	১০০০০০ ঘন্টা	≥100000 ঘন্টা
জীবনকাল	১৫ বছর	≥১৫ বছর

প্রায়শই জিজ্ঞাসিত প্রশ্ন

ফাইবার অপটিক জাইরোস্কোপ কি?

একটি ফাইবার অপটিক জাইরোস্কোপ (এফওজি) একটি উচ্চ-নির্ভুলতা কোণীয় হার সেন্সর যাস্যাগনাক প্রভাবএটি একটি ফাইবার কয়েল ভিতরে বিপরীত দিক ভ্রমণ দুটি আলো মরীচি মধ্যে ফেজ পার্থক্য সনাক্ত করে ঘূর্ণন পরিমাপ করে।ইনার্শিয়াল নেভিগেশন সিস্টেম, ইউএভি, রোবোটিক্স এবং স্থিতিশীলতা প্ল্যাটফর্ম.

এমএফওজি-৯১০ কি ভিজি-৯১০এইচ১ ফাইবার অপটিক জাইরোস্কোপকে প্রতিস্থাপন করতে পারে?

হ্যাঁ।এমএফওজি-৯১০ মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপএটি VG910H1 এর সাথে তুলনামূলক পারফরম্যান্স প্রদানের জন্য ডিজাইন করা হয়েছে।কোণীয় হারের পরিসীমা, ব্যান্ডউইথ, আকার এবং পরিবেশগত স্পেসিফিকেশন, এটি অনেক ইনার্শিয়াল নেভিগেশন এবং স্থিতিশীলতা সিস্টেমের প্রতিস্থাপন হিসাবে উপযুক্ত।

ফাইবার অপটিক জাইরোস্কোপের সুবিধা কি?

যান্ত্রিক জাইরোস্কোপ এবং এমইএমএস সেন্সরের তুলনায় ফাইবার অপটিক জাইরোস্কোপগুলি বেশ কয়েকটি সুবিধা প্রদান করেঃ

কোন চলন্ত অংশ নেই
উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন
উচ্চ নির্ভুলতা এবং কম ড্রাইভ
কম্পন এবং শক প্রতিরোধের শক্তিশালী
বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা

এই বৈশিষ্ট্যগুলি FOG সেন্সরকে আদর্শ করে তোলেন্যাভিগেশন এবং গাইডেন্স অ্যাপ্লিকেশন.

ফাইবার অপটিক জাইরোস্কোপগুলি কোন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়?

ফাইবার অপটিক জাইরোস্কোপগুলি ব্যাপকভাবে ব্যবহৃত হয়ঃ

ইউএভি এবং ড্রোন নেভিগেশন
ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস)
ইলেক্ট্রো-অপটিক্যাল স্থিতিস্থাপক প্ল্যাটফর্ম
অ্যান্টেনা স্থিতিশীল সিস্টেম
স্বয়ংচালিত যানবাহন এবং রোবোটিক্স
সামুদ্রিক নেভিগেশন সিস্টেম
এয়ারস্পেস গাইডেন্স সিস্টেম

ইউএভি নেভিগেশনের জন্য ফাইবার অপটিক জাইরোস্কোপ কেন বেছে নেবেন?

ফাইবার অপটিক জাইরোস্কোপগুলি ইউএভি সিস্টেমের জন্য বেশ কয়েকটি সুবিধা প্রদান করেঃ

উচ্চ নির্ভুলতা অবস্থান পরিমাপ
দ্রুত প্রতিক্রিয়া এবং উচ্চ ব্যান্ডউইথ
চমৎকার কম্পন প্রতিরোধের
উড়ানের সময় দীর্ঘমেয়াদী স্থিতিশীলতা

এই বৈশিষ্ট্যগুলি FOG সেন্সরকে আদর্শ করে তোলেড্রোন ফ্লাইট কন্ট্রোল এবং নেভিগেশন সিস্টেম.

ফাইবার অপটিক জাইরোস্কোপগুলি এমইএমএস জাইরোস্কোপগুলির সাথে কীভাবে তুলনা করে?

ফাইবার অপটিক জাইরোস্কোপ সাধারণতঃ

উচ্চতর নির্ভুলতা
নিম্ন গতি
দীর্ঘমেয়াদী স্থিতিশীলতা বৃদ্ধি

এমইএমএস জাইরোস্কোপ সাধারণত ছোট এবং কম খরচে হয় কিন্তু প্রায়ই ব্যবহার করা হয়নিম্ন নির্ভুলতার ন্যাভিগেশন সিস্টেম.
