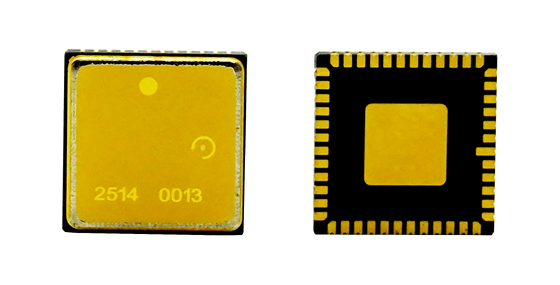

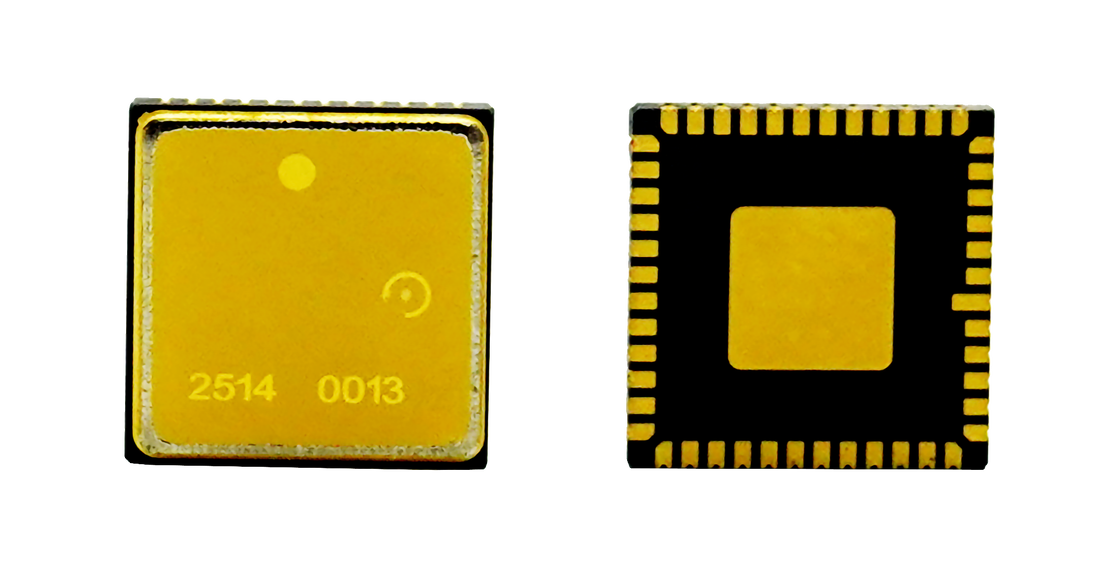

ইউএভি ও নেভিগেশনের জন্য নেভিগেশন গ্রেড এমইএমএস জাইরোস্কোপ চিপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ221HC
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	100 পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পণ্যের নাম:

GYRO PCB

পরিসর:

400 ডিগ্রী/সেকেন্ড

ব্যান্ড প্রস্থ:

>200Hz, @3dB

রেজোলিউশন:

২৪ বিট

স্কেল ফ্যাক্টর:

16000 lsb/deg/s, @25℃

বিলম্ব (কাস্টমাইজড):

<1.5 মি

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

100 পিসি/মাস

বিশেষভাবে তুলে ধরা:

নেভিগেশন গ্রেড এমইএমএস জাইরোস্কোপ চিপ

ইউএভি নেভিগেশনের জন্য এমইএমএস জাইরোস্কোপ

ওয়ারেন্টি সহ ফাইবার অপটিক জাইরো

পণ্যের বিবরণ

UAV এবং নেভিগেশনের জন্য নেভিগেশন গ্রেড MEMS জাইরোস্কোপ চিপ

ইনর্শিয়াল পরিমাপের জন্য উচ্চ-নির্ভুলতা MEMS জাইরোস্কোপ

আমাদের MEMS জাইরোস্কোপ চিপ উন্নত ইনর্শিয়াল নেভিগেশন এবং মোশন কন্ট্রোল অ্যাপ্লিকেশনের জন্য উচ্চ-নির্ভুলতা কৌণিক হার সেন্সিং প্রদান করে। এয়ারোস্পেস-স্তরের নির্ভরযোগ্যতা এবং শিল্প-গ্রেডের স্থায়িত্বের সাথে ডিজাইন করা হয়েছে, এটি দীর্ঘমেয়াদী নির্ভুলতা এবং শক্তিশালী কর্মক্ষমতা প্রয়োজন এমন প্ল্যাটফর্মগুলির জন্য অতি-নিম্ন শব্দ, কম পক্ষপাত অস্থিরতা এবং চমৎকার তাপমাত্রা স্থিতিশীলতা প্রদান করে।

UAV, স্বায়ত্তশাসিত রোবট এবং শিল্প সরঞ্জামের জন্য ডিজাইন করা হয়েছে, এই MEMS জাইরো চিপ দ্রুত গতিশীল প্রতিক্রিয়া, কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং কম বিদ্যুত খরচ প্রদান করে—যা এটিকে এম্বেডেড নেভিগেশন সিস্টেম এবং নির্ভুলতা গতি প্ল্যাটফর্মের জন্য আদর্শ করে তোলে।

PCB ডিজাইন নির্দেশিকা

পিন VCP, VREF, VBUF, এবং VREG-এর জন্য ডিকাপলিং ক্যাপাসিটরগুলি সর্বনিম্ন ট্রেস প্রতিরোধের সাথে পিনের কাছাকাছি স্থাপন করা উচিত
VREF, VBUF, এবং VREG-এর জন্য ডিকাপলিং ক্যাপাসিটরগুলির অন্য প্রান্তগুলি নিকটতম AVSS_LN-এর সাথে সংযোগ স্থাপন করা উচিত এবং তারপরে একটি ম্যাগনেটিক বিডের মাধ্যমে সংকেত গ্রাউন্ডের সাথে সংযোগ স্থাপন করতে হবে
VCC এবং VIO-এর জন্য ডিকাপলিং ক্যাপাসিটরগুলি সংশ্লিষ্ট পিনের কাছাকাছি স্থাপন করতে হবে
VCC অপারেশনের জন্য প্রায় 35mA কারেন্ট প্রয়োজন - ভোল্টেজ স্থিতিশীলতার জন্য প্রশস্ত PCB ট্রেস ব্যবহার করুন
মসৃণ অ্যাসেম্বলির জন্য প্যাকেজের নিচে রুটিং করা এড়িয়ে চলুন
স্ট্রেস কনসেন্ট্রেশন এলাকা, তাপের উৎস এবং যান্ত্রিক যোগাযোগের স্থান থেকে উপাদানগুলি দূরে রাখুন

প্রযুক্তিগত বৈশিষ্ট্য

কর্মক্ষমতা	ইউনিট	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
পরিসর	ডিগ্রি/সেকেন্ড	400	400	400
ব্যান্ডউইথ @3DB কাস্টমাইজড	Hz	200	200	300
আউটপুট নির্ভুলতা(ডিজিটাল SPI)	বিট	24	24	24
আউটপুট হার(ODR)(কাস্টমাইজড)	Hz	12K	12K	12K
বিলম্ব(কাস্টমাইজড)	ms	<1.5	<1.5	<1
পক্ষপাত স্থিতিশীলতা	ডিগ্রি/ঘন্টা(1o)	<0.1	<0.5	<0.1
পক্ষপাত স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা(1o)	<1	<5	<1
পক্ষপাত স্থিতিশীলতা (1σ 1s)	ডিগ্রি/ঘন্টা(1o)	<3	<15	<3
তাপমাত্রার উপরে পক্ষপাত ত্রুটি (1σ)	ডিগ্রি/ঘন্টা(1o)	<10	<30	10
পক্ষপাত তাপমাত্রা পরিবর্তন, ক্যালিব্রেটেড(1σ)	ডিগ্রি/ঘন্টা(1o)	<1	<10	<1
পক্ষপাত পুনরাবৃত্তিযোগ্যতা	ডিগ্রি/ঘন্টা(1o)	<0.5	<3	<0.3
25°C-এ স্কেল ফ্যাক্টর	lsb/ডিগ্রি/সেকেন্ড	16000	16000	20000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	ppm(1o)	<20ppm	<20ppm	<100ppm
তাপমাত্রার বনাম স্কেল ফ্যাক্টর (1σ)	ppm(1o)	<100ppm	<100ppm	<300ppm
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	ppm	<150ppm	<150ppm	<300ppm
কৌণিক র্যান্ডম ওয়াক(ARW)	°/√h	<0.05	<0.25	<0.05
নয়েজ(পিক টু পিক)	ডিগ্রি/সেকেন্ড	<0.35	<0.4	<0.25
GValue সংবেদনশীলতা	°/ঘন্টা/g	<1	<3	<1
কম্পন সংশোধন ত্রুটি(12gRMS,20-2000)	°/ঘন্টা/g(rms)	<1	<3	<1
পাওয়ার-অন টাইম (বৈধ ডেটা)	s	750m
সেন্সর রেজোন্যান্ট ফ্রিকোয়েন্সি	hz	10.5k-13.5K

পরিবেশগত বৈশিষ্ট্য

প্রভাব (পাওয়ার চালু): 500g, 1ms
প্রভাব প্রতিরোধ (পাওয়ার বন্ধ): 10000g, 10ms
কম্পন(পাওয়ার চালু): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রা: -40℃ থেকে +85℃
সংরক্ষণ তাপমাত্রা: -55℃ থেকে +125℃
সরবরাহ ভোল্টেজ: 5±0.25V
বর্তমান খরচ: 45ma

ইনস্টলেশন নির্দেশিকা

উচ্চ-কার্যকারিতা MEMS জাইরোস্কোপ একটি উচ্চ-নির্ভুলতা পরীক্ষার সরঞ্জাম। সর্বোত্তম ডিজাইন কর্মক্ষমতা অর্জনের জন্য, এই ইনস্টলেশন সুপারিশগুলি বিবেচনা করুন:

তাপীয় বিশ্লেষণ, যান্ত্রিক স্ট্রেস সিমুলেশন (নমন পরিমাপ/FEA), এবং প্রভাব দৃঢ়তা পরীক্ষার মাধ্যমে সেন্সর বসানো মূল্যায়ন করুন
থেকে উপযুক্ত দূরত্ব বজায় রাখুন:
- PCB পুরুত্বের সুপারিশ: অন্তর্নিহিত চাপ কমাতে 1.6-2.0 মিমি
- বোতাম/যান্ত্রিক স্ট্রেস পয়েন্ট
- তাপের উৎস (কন্ট্রোলার, গ্রাফিক্স চিপ) যা PCB তাপমাত্রা বাড়াতে পারে
যান্ত্রিক চাপ, ওয়ার্পিং বা তাপীয় প্রসারণের প্রবণতাযুক্ত এলাকায় বসানো এড়িয়ে চলুন
