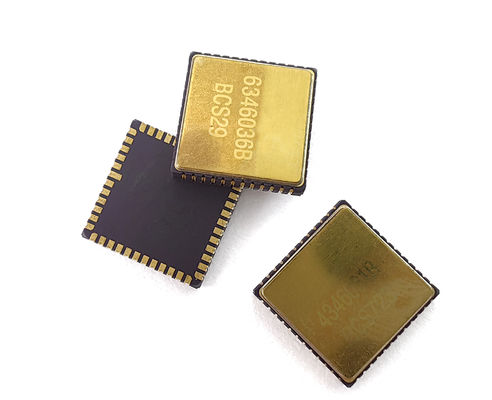

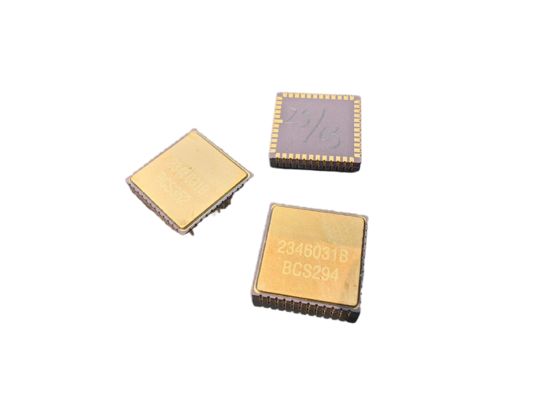

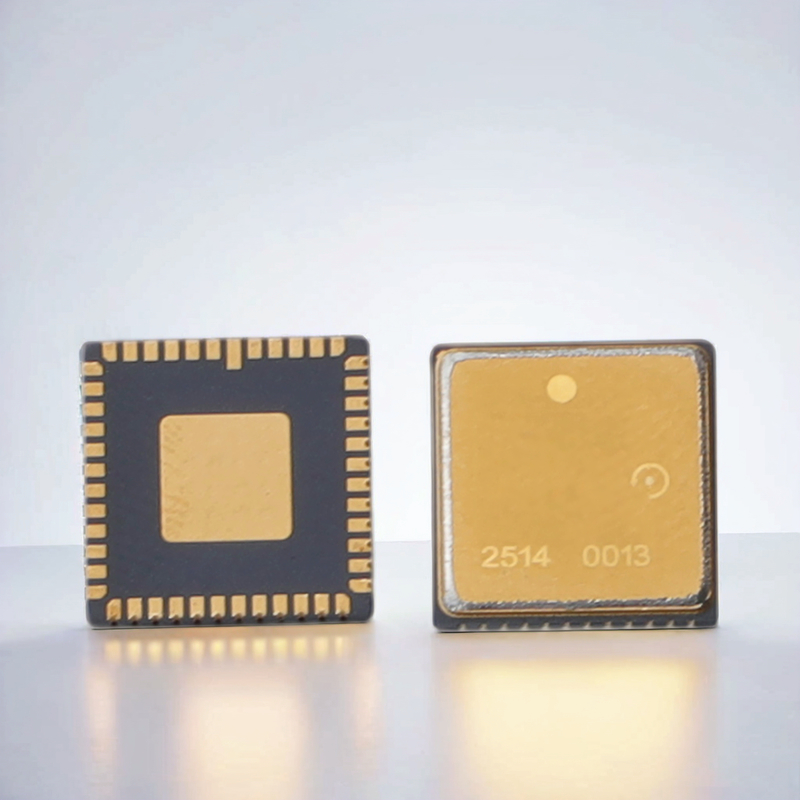

OEM IMU ইন্টিগ্রেশনের জন্য উচ্চ স্থিতিশীলতা ইনার্শিয়াল সেন্সর এমইএমএস জাইরো চিপ

আমাদের এমইএমএস গিরোস্কোপ চিপ উন্নত ইনার্শিয়াল নেভিগেশন এবং গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য উচ্চ-নির্ভুলতা কোণীয় হার সেন্সিং সরবরাহ করে।এয়ারস্পেস স্তরের নির্ভরযোগ্যতা এবং শিল্প-গ্রেড স্থায়িত্বের সাথে ডিজাইন করা হয়েছে, এটি দীর্ঘমেয়াদী নির্ভুলতা এবং শক্তিশালী কর্মক্ষমতা প্রয়োজন প্ল্যাটফর্মের জন্য অতি-নিম্ন গোলমাল, কম পক্ষপাত অস্থিতিশীলতা এবং চমৎকার তাপমাত্রা স্থিতিশীলতা প্রদান করে।

ইউএভি, স্বয়ংক্রিয় রোবট এবং শিল্প সরঞ্জামগুলির জন্য ডিজাইন করা এই এমইএমএস জাইরো চিপ দ্রুত গতিশীল প্রতিক্রিয়া, কম্প্যাক্ট ফর্ম ফ্যাক্টর,এবং কম বিদ্যুৎ খরচ ¢ এটিকে এমবেডেড নেভিগেশন সিস্টেম এবং যথার্থ গতি প্ল্যাটফর্মের জন্য আদর্শ করে তোলে.

• পিন ভিসিপি, ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসকপলিং ক্যাপাসিটারগুলি পিনগুলির যতটা সম্ভব কাছাকাছি স্থাপন করা উচিত, যতটা সম্ভব ট্রেস সমতুল্য প্রতিরোধের সাথে
• ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসক্যাপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম এভিএসএস_এলএন-এ সংযুক্ত করা উচিত এবং তারপরে চৌম্বকীয় মণির মাধ্যমে সিগন্যাল গ্রাউন্ডে
• ভিসিসি এবং ভিআইওর জন্য ডিসকপলিং ক্যাপাসিটারগুলি সংশ্লিষ্ট পিনের কাছাকাছি স্থাপন করা উচিত
• ভিসিসি অপারেশনের জন্য প্রায় 35mA বর্তমানের প্রয়োজন হয় ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার জন্য বিস্তৃত পিসিবি ট্র্যাক ব্যবহার করুন
• মসৃণ সমাবেশের জন্য প্যাকেজ অধীনে রাউটিং এড়ানো
• চাপের ঘনত্বের এলাকা, বড় তাপ অপসারণ উপাদান, যান্ত্রিক যোগাযোগের পয়েন্ট এবং warping-প্রবণ অবস্থান এড়ানোর জন্য অবস্থান উপাদান

• প্রভাব (পাওয়ার অন): 500g, 1ms
• প্রভাব প্রতিরোধের (পাওয়ার অফ): 10000g, 10ms
• কম্পন (পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
• কাজের তাপমাত্রাঃ -40°C থেকে +85°C
• সংরক্ষণের তাপমাত্রাঃ -55°C থেকে +125°C
• সরবরাহ ভোল্টেজঃ 5±0.25V
• বর্তমান খরচঃ 45mA

এই উচ্চ-কার্যকারিতা MEMS gyroscope স্পষ্টতা সরঞ্জাম। সর্বোত্তম কর্মক্ষমতা জন্য, ইনস্টলেশন এই সুপারিশ বিবেচনা করুনঃ

• তাপ বিশ্লেষণ, বাঁক পরিমাপ এবং সীমিত উপাদান সিমুলেশন ব্যবহার করে সেন্সর স্থান নির্ধারণ করুন
• প্রভাব দৃঢ়তা যাচাই করার জন্য লোডিং পরে ড্রপ পরীক্ষা সঞ্চালন
• স্ট্রেস কনসেন্ট্রেশন পয়েন্ট থেকে দূরত্ব বজায় রাখুনঃ
  • অভ্যন্তরীণ চাপ কমাতে 1.6-2.0mm এর PCB বেধ ব্যবহার করুন
  • বোতাম বা যান্ত্রিক চাপ পয়েন্ট কাছাকাছি স্থাপন এড়িয়ে চলুন
  • কন্ট্রোলার বা গ্রাফিক্স চিপের মতো তাপ উত্স থেকে দূরে রাখুন
