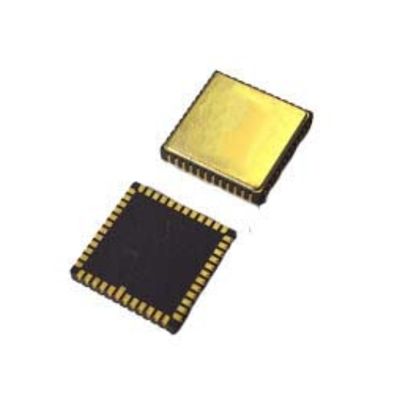

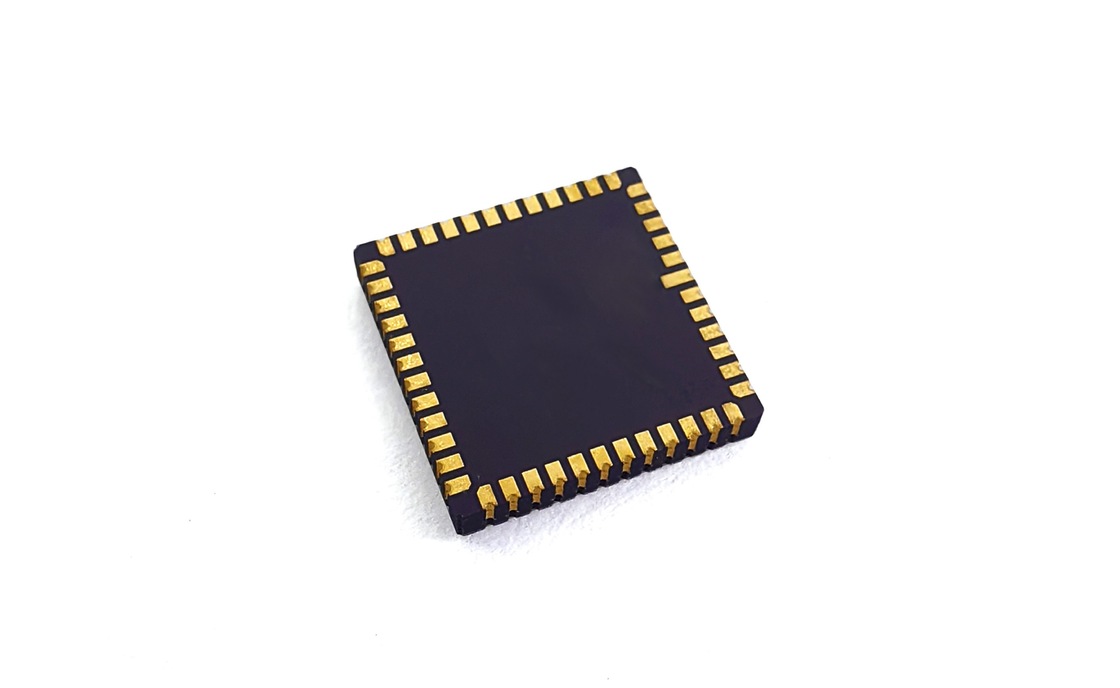

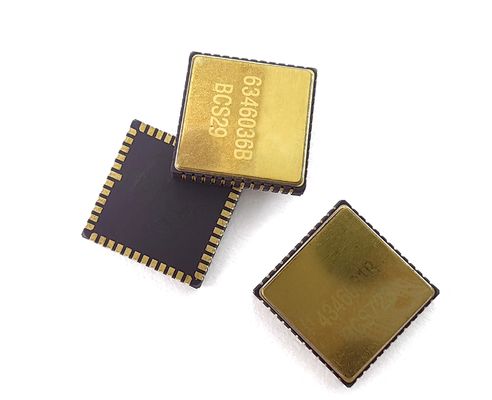

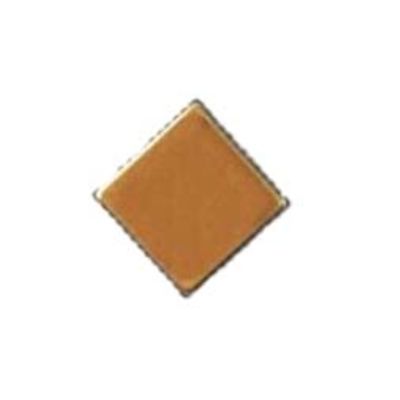

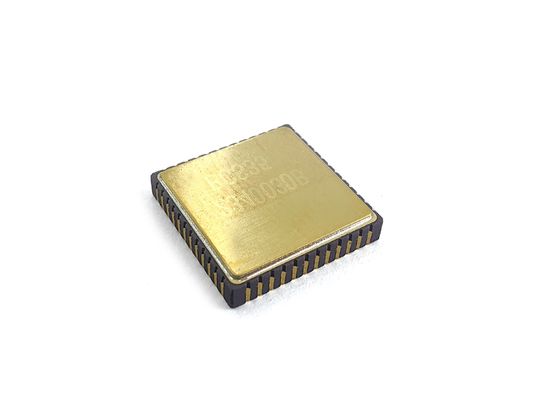

MEMS IMU এবং জাড্য নেভিগেশন সিস্টেমের জন্য উচ্চ স্থিতিশীলতা MEMS জাইরোস্কোপ চিপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MGZ221HC-A4
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	100 পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

GYRO PCB

পরিসর:

400 ডিগ্রী/সেকেন্ড

ব্যান্ডউইথ:

200Hz, @3dB (কাস্টমাইজযোগ্য)

রেজোলিউশন:

২৪ বিট

স্কেল ফ্যাক্টর:

16000 lsb/deg/s @25℃

বিলম্ব (কাস্টমাইজড):

<1.5 মি

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

100 পিসি/মাস

বিশেষভাবে তুলে ধরা:

IMU এর জন্য MEMS জাইরোস্কোপ চিপ

নেভিগেশনের জন্য উচ্চ স্থিতিশীলতা জাইরোস্কোপ

MEMS জাড্য নেভিগেশন সিস্টেম চিপ

পণ্যের বিবরণ

এমইএমএস আইএমইউ এবং ইনার্শিয়াল নেভিগেশন সিস্টেমের জন্য উচ্চ স্থিতিশীলতা এমইএমএস গিরোস্কোপ চিপ

এমইএমএস জাইরো চিপস উচ্চ নির্ভুলতা নেভিগেশনের জন্য ফাইবার অপটিক জাইরো পিসিবি

পিন ভিসিপি, ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসকপলিং ক্যাপাসিটারগুলি যতটা সম্ভব পিনের কাছাকাছি স্থাপন করা উচিত এবং ট্র্যাকগুলির সমতুল্য প্রতিরোধকে সর্বনিম্ন করা উচিত।

ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসকপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্তগুলি নিকটতম এভিএসএস_এলএন-এ সংযুক্ত করা হয় এবং তারপরে একটি চৌম্বকীয় মরীচি দ্বারা জমিতে সংকেত দেয়।
ভিসিসি এবং ভিআইওর জন্য ডিসকপলিং ক্যাপাসিটারগুলিও সংশ্লিষ্ট পিনগুলির কাছাকাছি স্থাপন করা হয়। যখন ভিসিসি স্বাভাবিক ক্রিয়াকলাপে থাকে তখন সামগ্রিক বর্তমান প্রায় 35 এমএ হবে,যা ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার জন্য একটি বিস্তৃত পিসিবি ট্রেস প্রয়োজন.
ডিভাইসটির মসৃণ সমাবেশের জন্য, প্যাকেজের নীচে রাউটিং এড়ানোর চেষ্টা করুন।
চাপের ঘনত্বের এলাকা এড়ানোর জন্য উপাদানগুলি সনাক্ত করুন। বড় তাপ অপসারণ উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন এবং টানার এলাকা এড়ানো প্রয়োজন,সেইসাথে এমন এলাকাগুলি যেখানে সামগ্রিক ইনস্টলেশনের সময় পজিশনিং স্ক্রুগুলি বিকৃতির ঝুঁকিতে থাকে.

পণ্যের পরামিতি

পারফরম্যান্স		MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
পরিসীমা	ডিগ্রি / সেকেন্ড	400	400	400
ব্যান্ডউইথ @3DB কাস্টমাইজড	হার্টজ	200	200	300
আউটপুট নির্ভুলতা ((ডিজিটাল এসপিআই)	বিট	24	24	24
আউটপুট রেট (ওডিআর) (কাস্টমাইজড)	হার্টজ	১২ কে	১২ কে	১২ কে
বিলম্ব (নিয়মিত)	এম এস	<১।5	<১।5	<১
পক্ষপাতের স্থিতিশীলতা	ডিগ্রি/ঘন্টা ((১০)	<০1	<০5	<০1
বায়াস স্থিতিশীলতা (1σ 10s)	ডিগ্রি/ঘন্টা ((১০)	<১	<৫	<১
বায়াস স্থিতিশীলতা (1σ 1s)	ডিগ্রি/ঘন্টা ((১০)	<3	<১৫	<3
তাপমাত্রার উপর পক্ষপাত ত্রুটি (1σ)	ডিগ্রি/ঘন্টা ((১০)	<১০	<৩০	10
বায়াস তাপমাত্রা পরিবর্তন, ক্যালিব্রেটেড ((1σ)	ডিগ্রি/ঘন্টা ((১০)	<১	<১০	<১
পক্ষপাতের পুনরাবৃত্তিযোগ্যতা	ডিগ্রি/ঘন্টা ((১০)	<০5	<3	<০3
স্কেল ফ্যাক্টর ২৫°সি এ	lsb/deg/s	16000	16000	20000
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ)	পিপিএম ((১০)	< ২০ পিপিএম	< ২০ পিপিএম	< ১০০ পিপিএম
স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ)	পিপিএম ((১০)	< ১০০ পিপিএম	< ১০০ পিপিএম	<৩০০ পিপিএম
স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ)	পিপিএম	<১৫০ পিপিএম	<১৫০ পিপিএম	<৩০০ পিপিএম
কৌণিক এলোমেলো হাঁটা ((ARW)	°/√ ঘন্টা	<০05	<০25	<০05
গোলমাল ((পিক থেকে পিক)	ডিগ্রি / সেকেন্ড	<০35	<০4	<০25
GValue সংবেদনশীলতা	°/ঘন্টা/গ্রাম	<১	<3	<১
কম্পন সংশোধন ত্রুটি ((12gRMS,20-2000)	°/ঘন্টা/জি ((আরএমএস)	<১	<3	<১
পাওয়ার-অন সময় (বৈধ তথ্য)	s	৭৫০ মি
সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সি	hz	10.5k-13.5k

পরিবেশগত উপযুক্ততা

প্রভাব (পাওয়ার অন): 500g, 1ms
প্রভাব প্রতিরোধের (পাওয়ার অফ): 10000g, 10ms
কম্পন ((পাওয়ার অন): 18g rms (20Hz থেকে 2kHz)
কাজের তাপমাত্রাঃ -40°C থেকে +85°C
সংরক্ষণের তাপমাত্রাঃ -55°C থেকে +125°C
সরবরাহ ভোল্টেজঃ 5±0.25V
বর্তমান খরচঃ 45mAA

ইনস্টলেশন

উচ্চ কার্যকারিতা MEMS gyroscope একটি উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম। নকশা সর্বোত্তম প্রভাব অর্জন করার জন্য,ডিভাইসটি পিসিবি বোর্ডে ইনস্টল করার সময় নিম্নলিখিত দিকগুলি বিবেচনা করার পরামর্শ দেওয়া হয়:

সিসিবি-তে সেন্সর স্থাপনের মূল্যায়ন ও অপ্টিমাইজেশনের জন্য, নিম্নলিখিত দিকগুলি বিবেচনা করা এবং নকশা পর্যায়ে অতিরিক্ত সরঞ্জাম ব্যবহার করার পরামর্শ দেওয়া হয়ঃ
- তাপীয় দিক থেকে
- যান্ত্রিক চাপের জন্যঃ নমন পরিমাপ এবং/অথবা সীমিত উপাদান সিমুলেশন
- ধাক্কা প্রতিরোধের ক্ষমতাঃ লক্ষ্য অ্যাপ্লিকেশনের পিসিবি প্রস্তাবিত পদ্ধতিতে সোল্ডার করার পরে, একটি ড্রপ পরীক্ষা করা হয়
It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
- এটি সাধারণত PCB বেধ একটি সর্বনিম্ন রাখা সুপারিশ করা হয় (প্রস্তাবিতঃ 1.6 ~ 2.0 মিমি), কারণ একটি পাতলা PCB বোর্ডের অন্তর্নিহিত চাপ ছোট
- যান্ত্রিক চাপের কারণে সেন্সরটি সরাসরি বোতামের নীচে বা বোতামের কাছে স্থাপন করার পরামর্শ দেওয়া হয় না
- এটি একটি নিয়ামক বা গ্রাফিক্স চিপ মত একটি খুব গরম স্পট কাছাকাছি সেন্সর স্থাপন করার পরামর্শ দেওয়া হয় না, এই PCB বোর্ড গরম এবং সেন্সর তাপমাত্রা বৃদ্ধি কারণ হতে পারে
