একক অক্ষ ফাইবার অপটিক জাইরো ±300°/সেকেন্ড পরিসীমা 3°/ঘন্টা স্থিতিশীলতা

একক অক্ষ ফাইবার অপটিক জাইরো ±300°/সেকেন্ড পরিসীমা 3°/ঘন্টা স্থিতিশীলতা

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	MFOG-091D
MOQ.:	1
মূল্য:	800$
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিমাপ পরিসীমা:

±300°/সে

জিরো-বায়াস স্থিতিশীলতা (10 এস, 1σ, °/এইচ):

3 °/এইচ

কৌণিক এলোমেলো হাঁটা (°/এইচ 1/2):

.0.02 °/ঘন্টা

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

≤2 °/ঘন্টা

স্কেল ফ্যাক্টর স্থায়িত্ব (আরএমএস,%):

≤0.1%

পাওয়ার সাপ্লাই (V):

5+0.15V

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

এক অক্ষের ফাইবার অপটিক জাইরো

ফাইবার অপটিক জাইরো 300°/সেকেন্ড ব্যাপ্তি

ফাইবার অপটিক জাইরো 3°/ঘন্টা স্থিতিশীলতা

পণ্যের বিবরণ

একক অক্ষ ফাইবার অপটিক জাইরো ± 300°/s ব্যাপ্তি 3°/ঘন্টা স্থিতিশীলতা

পণ্যের বর্ণনা

দ্যMFOG-091Dমাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপ একটি উন্নত কৌণিক হার সেন্সর যা অপটিক্স, যান্ত্রিক এবং ইলেকট্রনিক্সকে একীভূত করে।প্রক্রিয়া, এবং প্রতি-প্রসারিত হালকা রশ্মি দ্বারা উত্পন্ন ফেজ পার্থক্য ফিডব্যাক।

মূল বৈশিষ্ট্য

সরল কাঠামো কোন চলন্ত বা পরিধান অংশ ছাড়া
দ্রুত শুরু সময় এবং কম্প্যাক্ট নকশা
বহুমুখী অ্যাপ্লিকেশনের জন্য হালকা ওজন নির্মাণ
স্থিতি নিয়ন্ত্রণ এবং ক্যারিয়ার পরিমাপ সিস্টেমের জন্য আদর্শ

পণ্যের গঠন

অপটিক্যাল পাথ সমন্বয়
সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড
ফাইবার কয়েল স্কেলেট এবং কাঠামোগত উপাদান

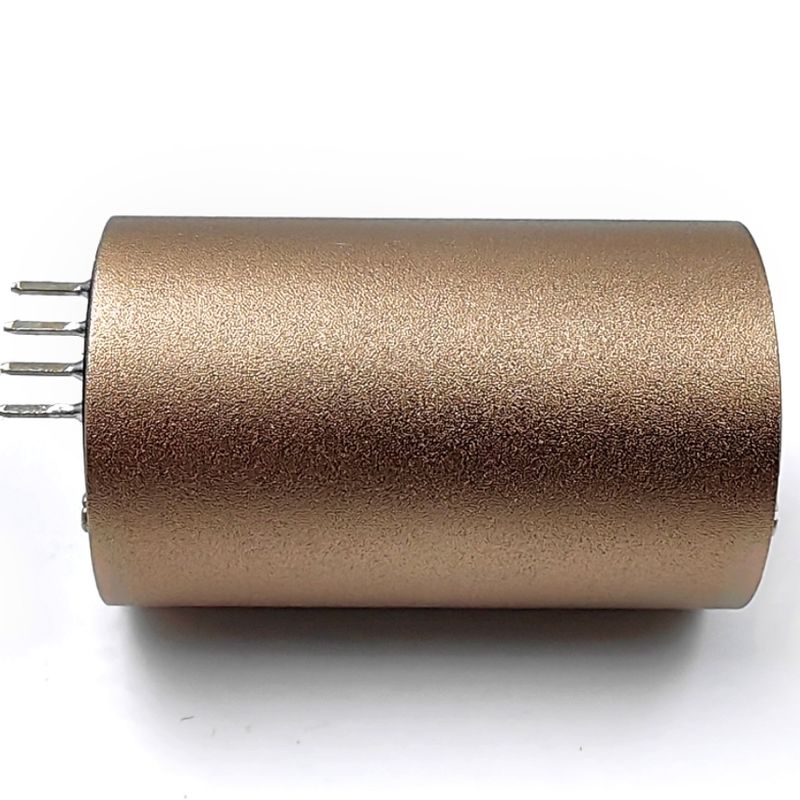

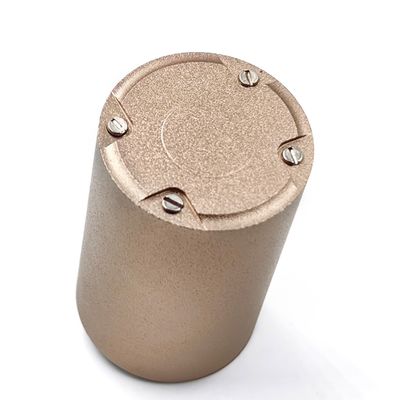

শারীরিক বৈশিষ্ট্যাবলী

মাত্রা:φ২৪ মিমি × ৫১.৬ মিমি

ওজনঃ≤৩০ গ্রাম

প্রযুক্তিগত পরামিতি

সিরিয়াল নম্বর	প্রকল্প	কর্মক্ষমতা সূচক
1	পরিসীমা (°/s)	±300
2	স্কেল ফ্যাক্টর (LSB/o/s)	3600
3	স্কেল ফ্যাক্টর স্থিতিশীলতা (RMS,%)	≤০1
4	শূন্য পক্ষপাতের স্থিতিশীলতা (10s, 1σ, °/H)	≤3
5	শূন্য পক্ষপাতের পুনরাবৃত্তিযোগ্যতা (১)σ, °/H)	≤2
6	কৌণিক র্যান্ডম হাঁটা (°/H1/2)	≤০02
7	স্টার্ট আপ সময় (গুলি)	≤2
8	পাওয়ার সাপ্লাই (V)	৫+০।15
9	শক্তি খরচ (W)	≤ ১।5
10	এমটিবিএফ (গণিত মূল্যায়ন)	৫০০০০ ঘন্টা @ ২০°সি

বিদ্যুতের চাহিদা

পণ্যটির বাহ্যিক শক্তি সরবরাহের দুটি সার্কিট রয়েছে এবং প্রয়োজনীয়তাগুলি টেবিল ২-এ দেখানো হয়েছেঃ

টেবিল ২ বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা

	+5V
ভোল্টেজ	4.৮৫ ভোল্ট-৫.১৫ ভোল্ট
রিপল	২০ এমভি
বৈদ্যুতিক প্রবাহ	0.২এ

বৈদ্যুতিক ইন্টারফেস

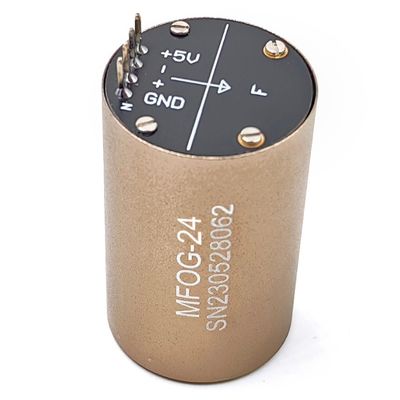

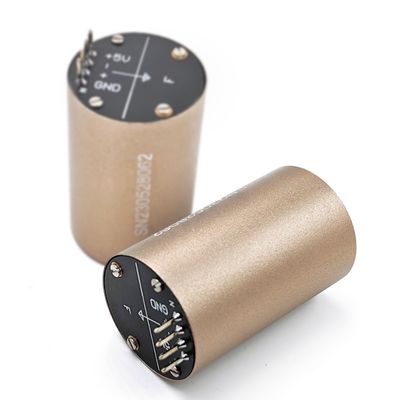

এমএফওজি-০৯১ডি মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপটি বৈদ্যুতিকভাবে বাইরের সাথে একটি বন্ডিং প্যাড দ্বারা সংযুক্ত।

এটি নিম্নরূপ সংজ্ঞায়িতঃ

নোড সংখ্যা	রঙ	সংজ্ঞা
1	জিএনডি	মাটি
2	+5V	পাওয়ার সাপ্লাই
3	হ্যাঁ	RS422 T+
4	YB	RS422 টি-
5	বি	RS422 R-
6	এ	RS422 R+

রূপরেখা
